• Logarithmisch
Optionen
50-%-Wert festlegen
Set high value (Einstellung oberer
Wert)
• Bilinear
Optionen
Set low value (Einstellung unterer
Wert)
Set high value (Einstellung oberer
Wert)
Knickpktwert festlegen
Knickpktstrom festleg.

Logarithmischer Ausgangsmodus

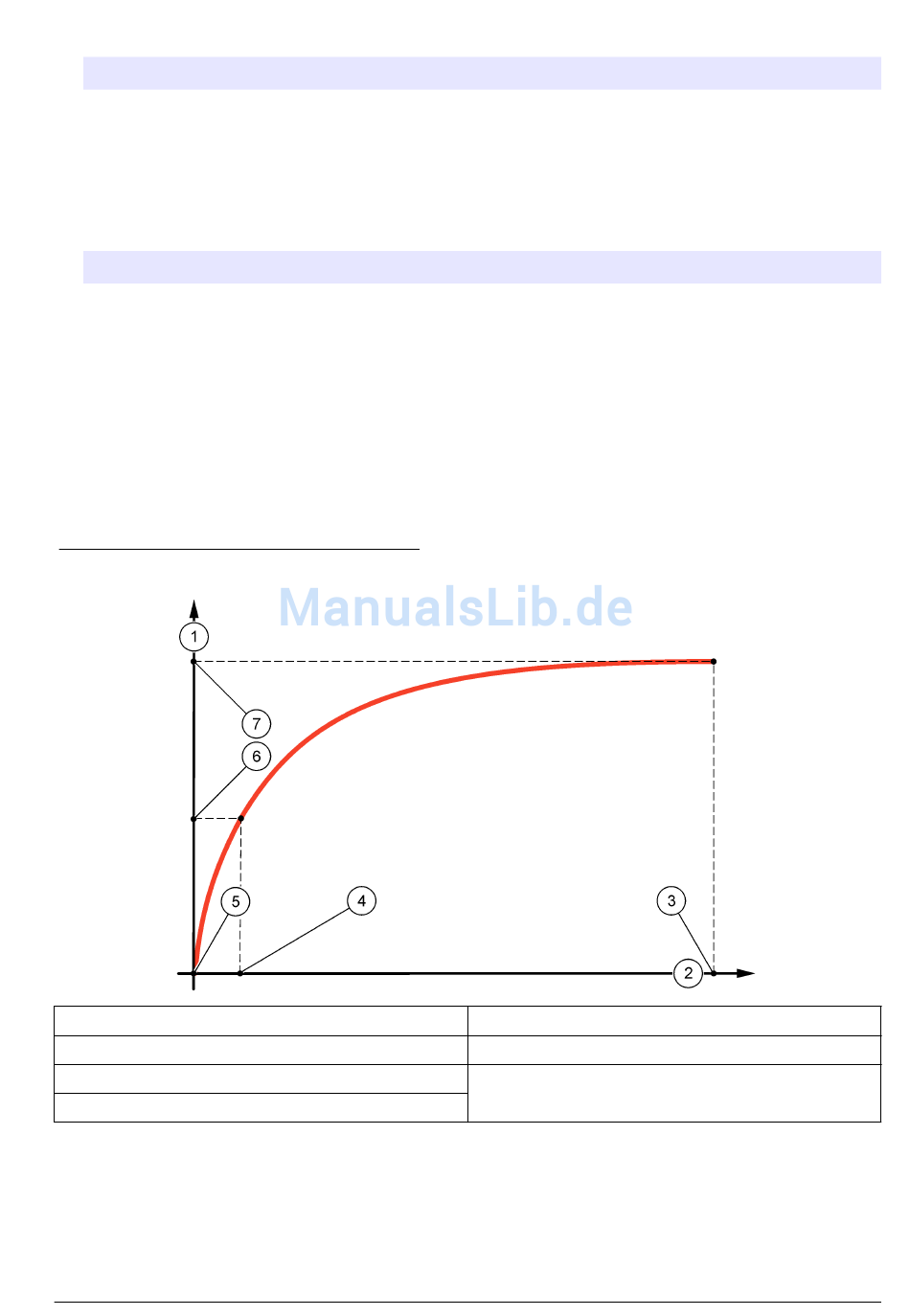

Abbildung 15 stellt die Funktionsweise des logarithmischen Ausgangsmodus als Graph dar.
Abbildung 15 Logarithmischer Ausgang
1 Ausgangsstromachse
2 Quellwertachse
3 Oberer Wert
4 50-%-Wert

Bilinearer Ausgangsmodus

Abbildung 16 stellt die Funktionsweise des bilinearen Ausgangsmodus als Graph dar.
Beschreibung
Legt den Wert fest, der dem 50-%-Wert des Bereichs der
Prozessvariablen entspricht.
Legt den oberen Wert des Bereichs der Prozessvariablen fest.
Beschreibung
Legt den unteren Endpunkt des Bereichs der Prozessvariablen fest.
Legt den oberen Endpunktwert des Bereichs der Prozessvariablen
fest.
Legt den Wert fest, an dem sich der Bereich der Prozessvariablen in
ein anderes lineares Segment aufteilt.
Legt den Wert des Stroms am Knickpunktwert fest.
5 Minimaler Ausgangsstrom (0-4 mA)
6 50-%-Ausgangsstrom
7 Maximaler Ausgangsstrom (20 mA)
