LAUDA Ultra-Thermostate
UB 20(-D), UB 25, UB 50, UB 30, UB 40
UB 20 F, UB 20 J, UB 30 J, UB 40 J, UB 65 J
UB 20 JL, UB 30 JL, UB 40 JL

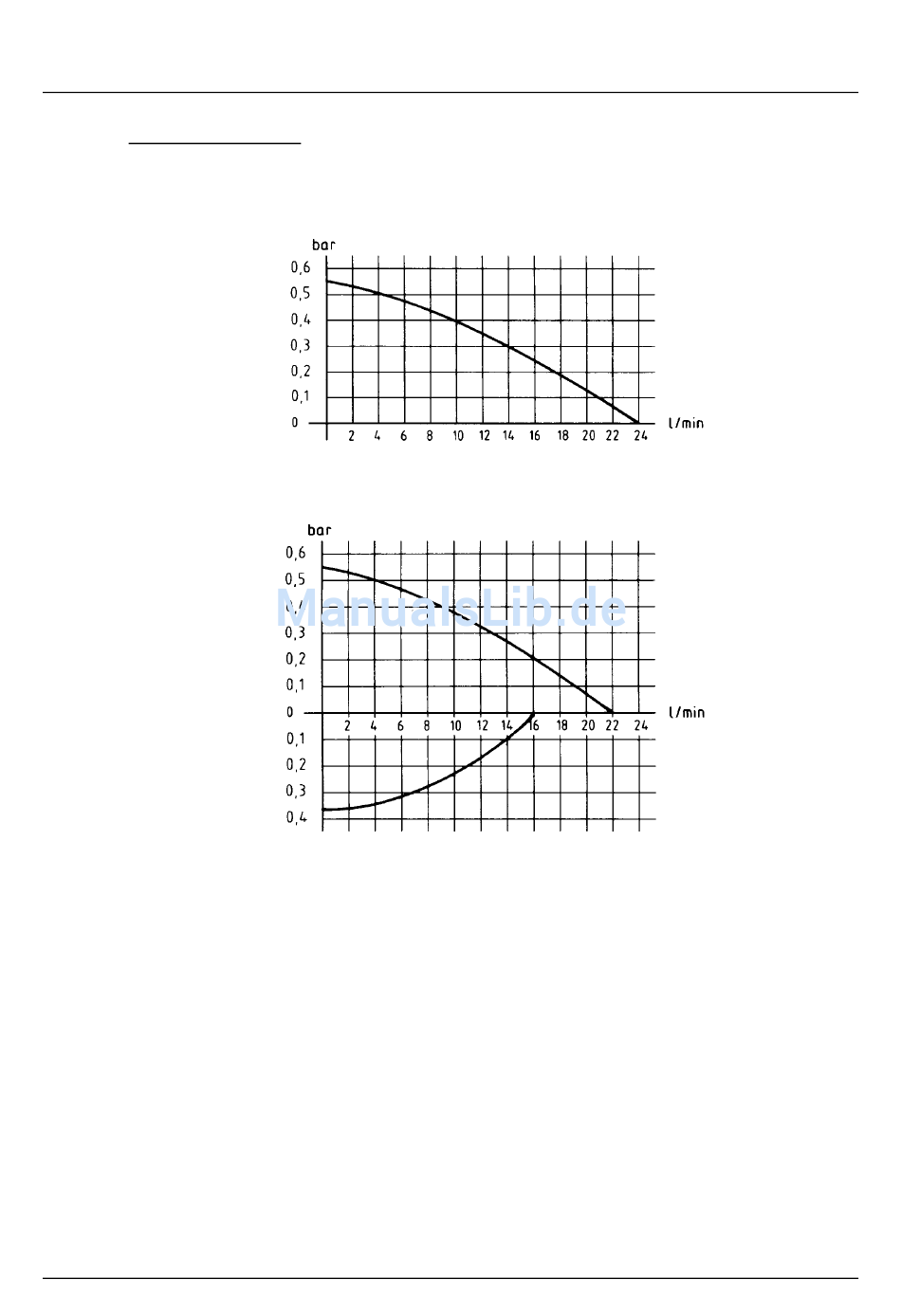

Leistungsdiagramme
230 V; 50 Hz
SIMPLEX-Pumpe
DUPLEX-Pumpe
3.5

Temperaturregelung und Elektronik

Die Geräte arbeiten mit einem Pt 100-Widerstandsthermometer zur Erfassung der
Badtemperatur (T
Meldesignale sowie Eingabewerte werden an einem hinterleuchteten
Flüssigkristalldisplay (LCD) mit 2 x 16 Zeichen mit 10 mm Zeichenhöhe angezeigt.
Die Eingabe des Sollwertes (T
Folientastatur mit 16 Tasten und Bedienerführung durch das LCD-Anzeigefeld. Alle
Eingabewerte werden auch bei Abschalten des Gerätes oder bei Netzausfall
gespeichert.
Die Digitalisierung des Pt 100-Widerstandssignals wird durch laufenden Vergleich mit
Präzisionswiderständen im Mikroprozessor durchgeführt. Die nachgeschaltete Regelung
über einen modifizierten PID-Regelalgorithmus erfolgt rein digital. Der Rohrheizkörper
zur Badheizung wird dann vollelektronisch über einen Triac mit Impulspaketschaltung
angesteuert. Es werden Rohrheizkörper mit einer Oberflächenbelastung von ca.
2
6 W/cm
verwendet.
YATD0013 /09.04.02
). Die Badtemperatur, alle weiteren Temperaturwerte und
i
) und aller weiterer Parameter erfolgt über eine
S
gemessen nach DIN 58966
- 17 -
