2.
Installation

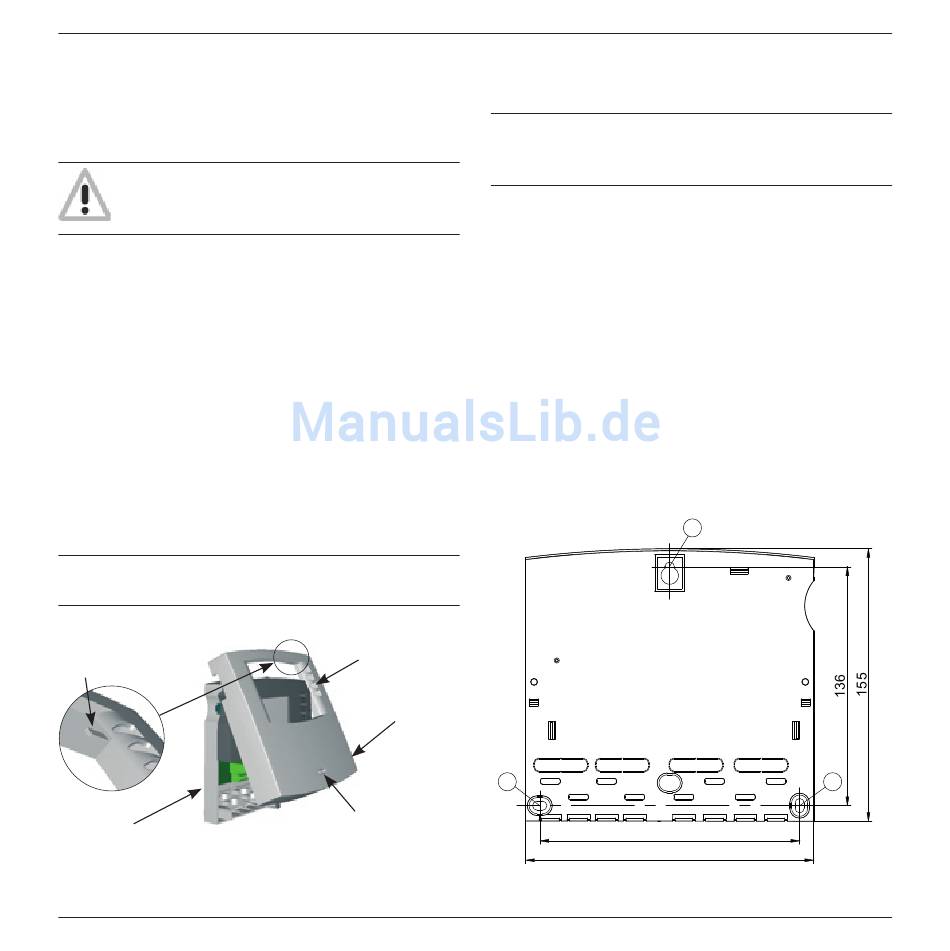

2.1. Öffnen / Schließen des Gehäuses
Gefahr durch Stromschlag! Vor dem Öff-
nen des Gehäuses Spannungsversorgung
unterbrechen.
Das Gehäuseoberteil wird durch zwei Haltestege
an der Oberkante des unteren Gehäuseteils gehal-
ten und mit einer Schraube fixiert.
„ Gehäuse öffnen: Schraube lösen und Gehäuse
nach oben abnehmen.
„ Gehäuse schließen: Gehäuseoberteil schräg
auf das Gehäuseunterteil aufsetzen. Dabei die
Schaniernuten in die Haltestege des Gehäu-
seunterteils einsetzen.
„ Gehäuseoberteil herunterklappen und die
Bedientasten einfädeln.
„ Gehäuse mit Schraube fest verschließen.
Hinweis: Gehäuse nicht als Bohrschablone ver-
wenden.
Scharniernuten
Gehäuseunterteil
6
2.2. Montage des Reglers
Achtung: Die Montage des Reglers ist nur in
einem Bereich zulässig, in dem die Schutzart (siehe
Kapitel 8: Technische Daten) ausreichend ist.
Befestigung:
„ Geeigneten Montageort wählen
„ Oberes Befestigungsloch bohren
„ Schraube eindrehen
„ Gehäuseoberteil abnehmen
„ Gehäuse an Aussparung aufhängen
„ Untere Bohrlöcher ‚,ƒ anzeichnen
„ Gehäuse wieder abnehmen
„ Untere Befestigungslöcher bohren
„ Gehäuse wieder an Aussparung aufhängen
„ Gehäuse an den unteren Befestigungslöchern
‚ und ƒ festschrauben
„ Gehäuseoberteil montieren
Bedientasten
Gehäuseoberteil
3
Schraube
1
2
148
164
714.88 | 08.15
