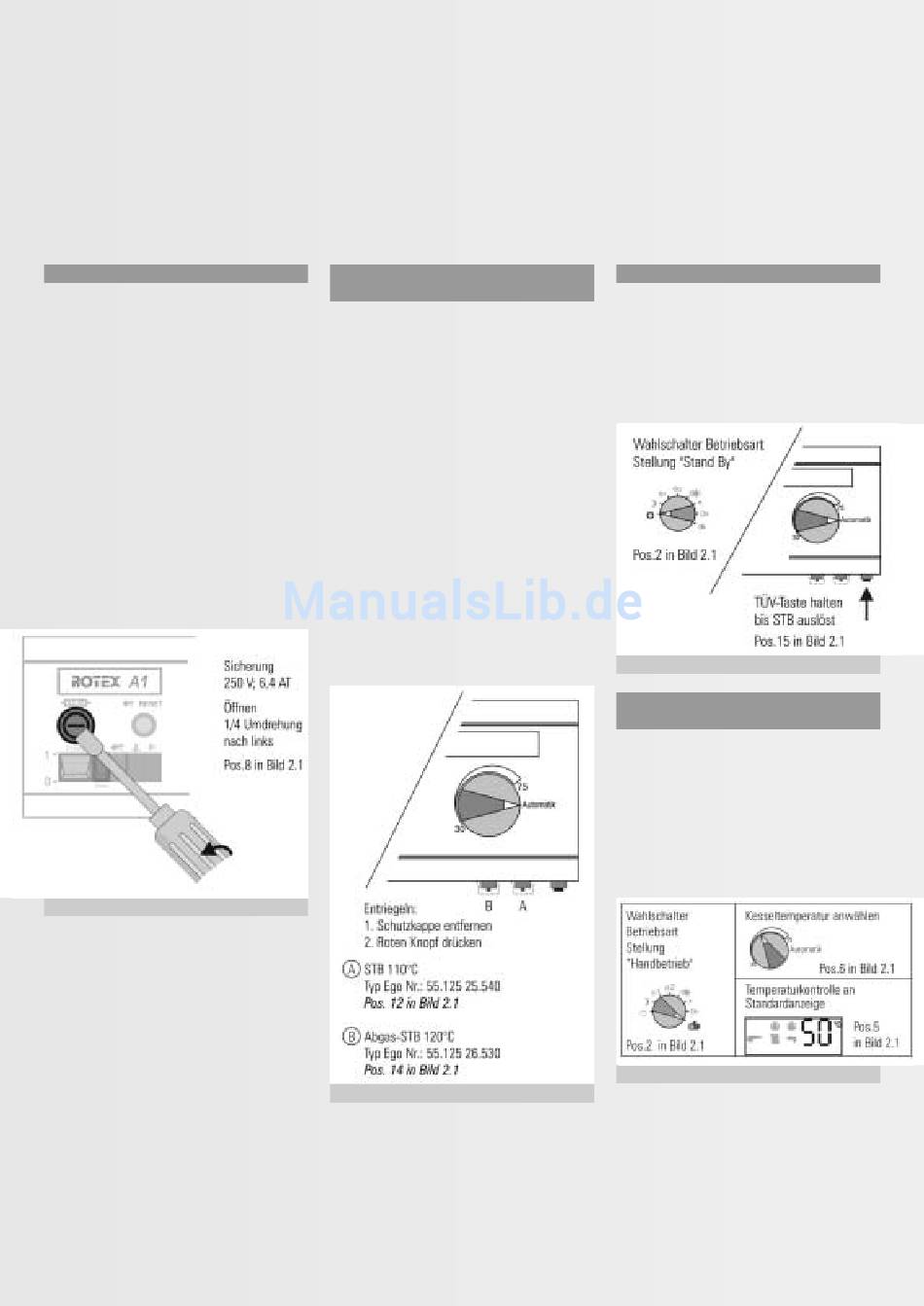

Elektrische Sicherung (Bild 2.3)
Bleibt am Netzschalter bei angeschlossenem
Kessel, eingeschaltetem Heizungshauptschal-
ter und eingeschaltetem Netzschalter die
grüne Schalterleuchte aus und erscheint keine
Anzeige im Display, so ist wahrscheinlich die
elektrische Sicherung defekt.
Austausch (Nur bei ausgeschaltetem Hei-
zungs-Hauptschalter):
Die Sicherung befindet sich in der Sicherungs-
halterung (Pos. 8 in Bild 2.1). Diese wird
durch leichtes Eindrücken und 1/4 -Drehung
nach links geöffnet. Brennt die neue Sicherung
sofort wieder durch, liegt ein Kurzschluss in
der Anlage vor, welcher zuerst von autorisier-
tem Fachpersonal beseitigt werden muss.
Sicherungs-Typ: Es dürfen ausschließlich
Sicherungen vom Typ 250 V; 6,3 AT eingesetzt
werden.
Bild 2.3: Sicherung wechseln
[ 18 ]
Sicherheits-Temperaturbegrenzer STB
(Bild 2.4)
Das Aufleuchten der STB-Kontrollampen
(Pos. 9, 13 in Bild 2.1 bzw. Pos. 17 in Bild
2.2) signalisiert eine Kesselüberhitzung. Die
Anlage ist abgeschaltet und verriegelt. Da
diese Sicherheitseinrichtung nur bei Störungen
in der Heizungsanlage aktiv wird, muss vor
dem Entriegeln die Ursache für die Kes-
selüberhitzung gefunden und beseitigt
werden!
Der STB oder der Abgas-STB kann nach dem
Abschrauben der Schutzkappen durch Drücken
des roten Knopfes entriegelt werden, nachdem
der Temperaturfühler um mehr als 25 Kelvin
abgekühlt ist.. Bei etwaigem Austausch der
STB nur zugelassene STB desselben Typs
verwenden!
STB Typ: EGO Nr. 55.125 25.540 11O °C,
ROTEX Best.-Nr. E 15 00 301
Abgas-STB Typ: EGO Nr. 55.125 26.530 120 °C,
ROTEX Best.-Nr. E 15 00 206
Bild 2.4: STB entriegeln
Test der STBs (Bild 2.5)
Vor der Übergabe der Heizungsanlage an den
Betreiber muss die Funktion der STB-Abschal-
tung überprüft werden. Dazu Betriebsart-
Wahlschalter (Pos. 2 in Bild 2.1) auf "Stand-
by" stellen und TÜV-Taster (Pos. 15 in
Bild 2.1) gedrückt halten bis STB auslöst.
Achtung: Kesselkörper wird sehr heiß!
Bild 2.5: STB testen
Manuelle Einstellung der Kesseltempe-
ratur (Bild 2.6)
(z. B. zum Anheizen auf der Baustelle) Betriebs-
art-Wahlschalter (Pos. 2 in Bild 2.1) auf
"Handbetrieb" stellen. Gewünschte Kesseltem-
peratur am Temperatur-Wahlschalter (Pos. 6
in Bild 2.1) einstellen. Kontrolle der Kessel-
temperatur an der LCD Anzeige (Pos. 5 in
Bild 2.1). Einstellbereich: 35 – 80 °C. Maxi-
male Temperatur in Stellung "Automatik".
Bild 2.6: Manueller Betrieb
