R&S FSH
Einstell. zur Erkennung der R&S FSH-Z3 für die Transm- u. Spektrumsmess.
Bedienung:
Die Taste SETUP drücken.
Den Softkey HARDWARE SETUP auswählen.
Mit dem Drehrad oder den Cursortasten den Menü-
punkt ACCESSORY auswählen und mit ENTER
bestätigen.

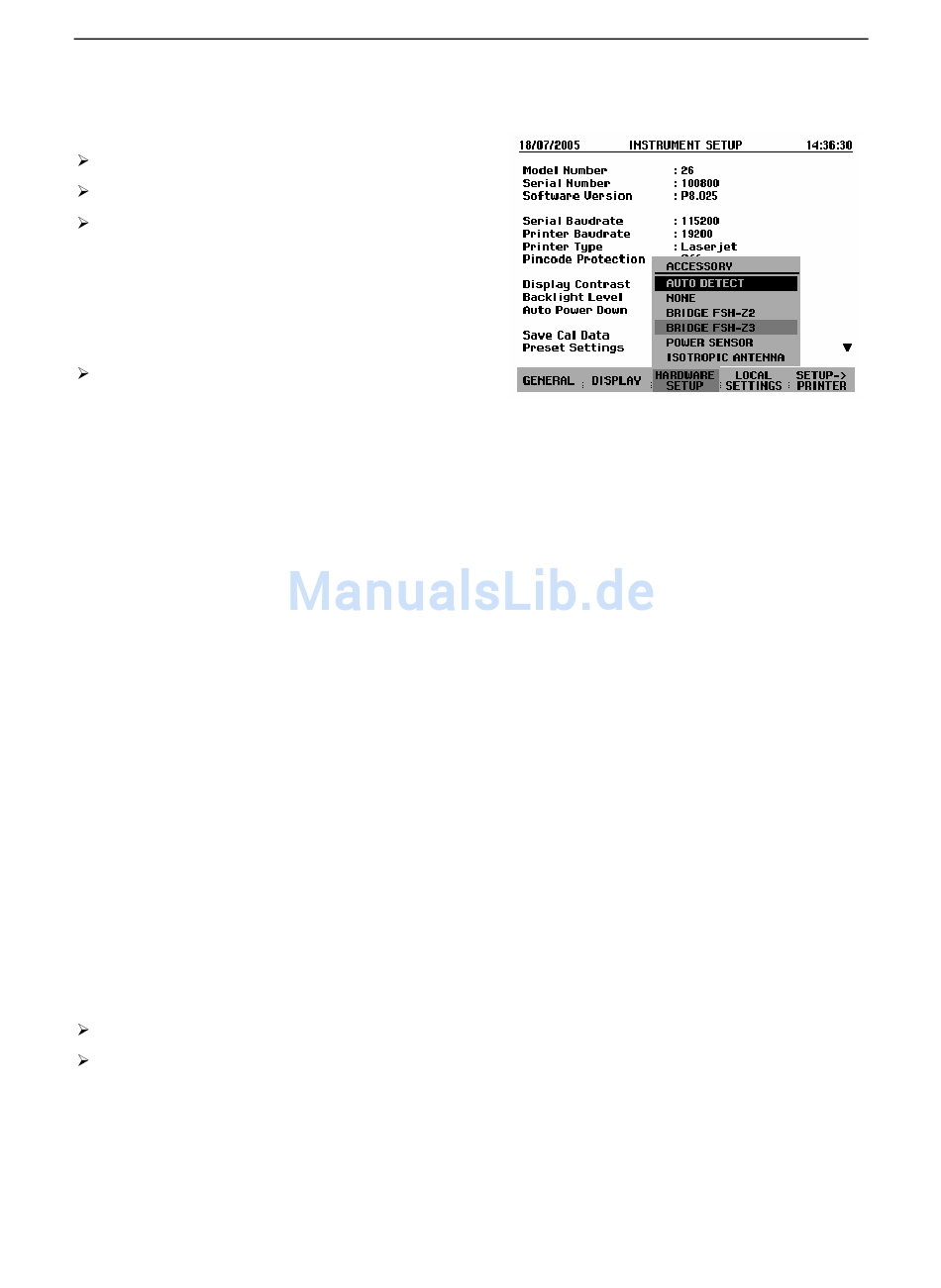

Der R&S FSH öffnet ein Auswahlmenü in dem ver-
schiedene Modi für die Erkennung der Messbrücke
R&S FSH-Z3 eingestellt werden können.
Mit dem Drehrad oder den Cursortasten den Menü-
punkt AUTO DETECT oder BRIDGE FSH-Z3 aus-
wählen und mit dem Softkey HARWARE SETUP
oder ENTER bestätigen.
Bei der Auswahl von AUTO DETECT wird die VSWR-
Messbrücke automatisch erkannt sobald das Steuer-
kabel mit der Probe Power Buchse am R&S FSH ver-
bunden ist.
Bei der Auswahl BRIDGE FSH-Z3 ist die Erkennung
der VSWR-Messbrücke voreingestellt. Dies kann sinn-
voll sein, wenn nur mit angeschlossener R&S FSH-Z3
gearbeitet wird und die benötigte Zeit für die automati-
sche Erkennung störend ist.
Versorgung von aktiven Messobjekten mit Gleichspannung
Mir der VSWR-Messbrücke R&S FSH-Z3 können aktive Messobjekte wie z. B. ein Verstärker über die
integrierten Gleichspannungszuführungen (BIAS 1 und BIAS 2) über das HF-Kabel versorgt werden.
Die Gleichspannungszuführung geschieht mit Hilfe eines geeigneten externen Netzteiles (300 mA max /
50 V max ). Für die Messung der Antennenkopplung von Mobilfunkbasisstationen müssen zwei sog.
TMA (Tower Mounted Amplifier) mit Gleichspannung versorgt werden. Dazu wird an den BNC-
Eingängen BIAS 1 und BIAS 2 der VSWR-Messbrücke eine geeignete Spannung angelegt.
Messung der Reflexion
Zur Messung der Reflexion ist die Messbrücke R&S FSH-Z2 oder R&S FSH-Z3 notwendig. Es kann
aber auch eine andere Messbrücke (z. B. R&S ZRB2 von Rohde & Schwarz) verwendet werden.
Das Steuerkabel der R&S FSH-Z2/-Z3 mit der Buchse Power Sensor des R&S FSH verbinden.
Die HF-Stecker der Messbrücke R&S FSH-Z2/-Z3 direkt an die HF-Eingangsbuchse und den Gene-
rator-Ausgang entsprechend er Beschriftung auf der Messbrücke schrauben.
1145.5973.11
Vierpolmessung mit dem Mitlaufgenerator
4.91
