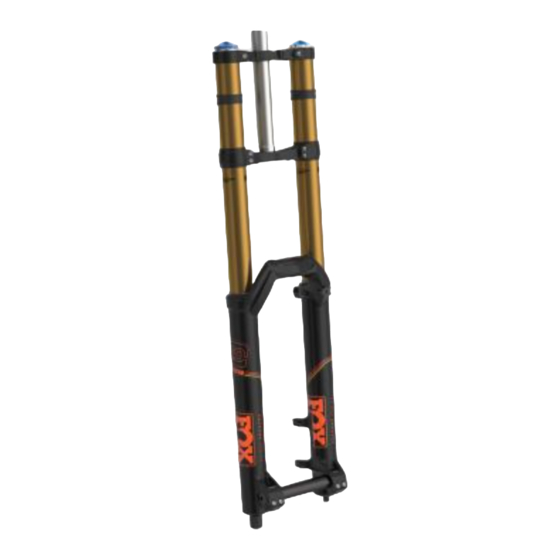

Fox 40 Bedienungsanleitung
Luftfedersystem; modelljahres 2016
Vorschau ausblenden
Andere Handbücher für 40:
- Bedienungsanleitung (12 Seiten) ,
- Bedienungsanleitung (96 Seiten)
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Fox 40
Inhaltszusammenfassung für Fox 40
- Seite 1 TUNING GUIDE ridefox.com...
-
Seite 2: Die Gabel Der World Champions
DIE GABEL DER World Champions: NEU GESTALTET, UM TRAKTION UND KONTROLLE ZU VERBESSERN Die 40 des Modelljahres 2016 verfügt über ein neues FLOAT Luftfedersystem, das mit Volumenspacern in der Progression verändert werden kann, und ist noch sensibler, was wiederum die Kräfte des Fahrers schont. - Seite 3 64-68 150-160 68-73 160-170 73-77 170-180 77-82 180-190 82-86 190-200 86-91 200-210 91-95 210-220 95-100 220-230 100-104 230-240 104-109 240-250 109-113 Überschreiten Sie nicht den maximalen Luftdruck: Der maximale empfohlene Luftdruck für die 40 FLOAT beträgt 8,3 bar (120 psi).
-
Seite 4: Einstellen Der Zugstufe
EINSTELLEN DER ZUGSTUFE Die Zugstufeneinstellung hängt von der Luftdruckeinstellung ab. Höhere Luftdrücke erfordern beispielsweise niedrigere Zugstufeneinstellungen. Bestimmen Sie Ihre Zugstufeneinstellung anhand des Luftdrucks. Drehen Sie den Zugstufeneinsteller in die geschlossene Position, d. h. bis zum Anschlag im Uhrzeigersinn. Drehen Sie ihn dann um die in der untenstehenden Tabelle angegebene Anzahl Klicks gegen den Uhrzeigersinn. -
Seite 5: Factory Series Hsc/Lsc Druckstufeneinsteller
FACTORY SERIES HSC/LSC DRUCKSTUFENEINSTELLER Dieses Diagramm zeigt Ihnen einen sehr guten Anfangspunkt für Ihre Einstellarbeiten. Drehen Sie hierzu die Einstellknöpfe in ihre geschlossene Position (im Uhrzeigersinn) und drehen Sie dann die Knöpfe wieder auf (gegen den Uhrzeigersinn). Zählen Sie während dieses Vorgangs die Klicks und stoppen Sie bei der angegebenen Zahl an Klicks. Die Einstellung der Hispeed- Die Einstellung der Lowspeed- Druckstufe ermöglicht, das... -
Seite 6: Performance Elite Lsc Druckstufen Einstellknöpfe
PERFORMANCE ELITE LSC DRUCKSTUFEN EINSTELLKNÖPFE Dieses Diagramm zeigt Ihnen einen sehr guten Anfangspunkt für Ihre Einstellarbeiten. Drehen Sie hierzu die Einstellknöpfe in ihre geschlossene Position (im Uhrzeigersinn) und drehen Sie dann die Knöpfe wieder auf (gegen den Uhrzeigersinn). Zählen Sie während dieses Vorgangs die Klicks und stoppen Sie bei der angegebenen Zahl an Klicks. -
Seite 7: Einbau Der Klemmachse
EINBAU DER KLEMMACHSE Setzen Sie das Vorderrad in die Ausfallenden ein und schieben Sie die Achse durch die Ausfallenden und die Nabe. Ziehen Sie die Achsschraube mit einem 5-mm-Inbusschlüssel auf 2,2 Nm (19 in-lb) an. Ziehen Sie die beiden Klemmschrauben am Ausfallende auf der Nicht- Antriebsseite mit 2,2 Nm (19 in-lb) an. -
Seite 8: Zusätzliche Tuning Optionen
Zusätzliche tuning optionEN LUFTFEDER-Volumenspacer Volumenspacer ermöglichen bei einer 40 FLOAT-Gabel eine einfache interne Anpassung, mit der Sie den Federweg im mittleren Bereich und Durchschlagswiderstand abstimmen können. Wenn Sie die Negativfederweg richtig eingestellt haben und der gesamte Federweg (Durchschlagen) zu einfach erreicht wird, können Sie ein oder mehrere Volumenspacer installieren, um den Durchschlagswiderstand zu erhöhen.
