ANTIBESCHLAG-SCHEIBE

Einbau

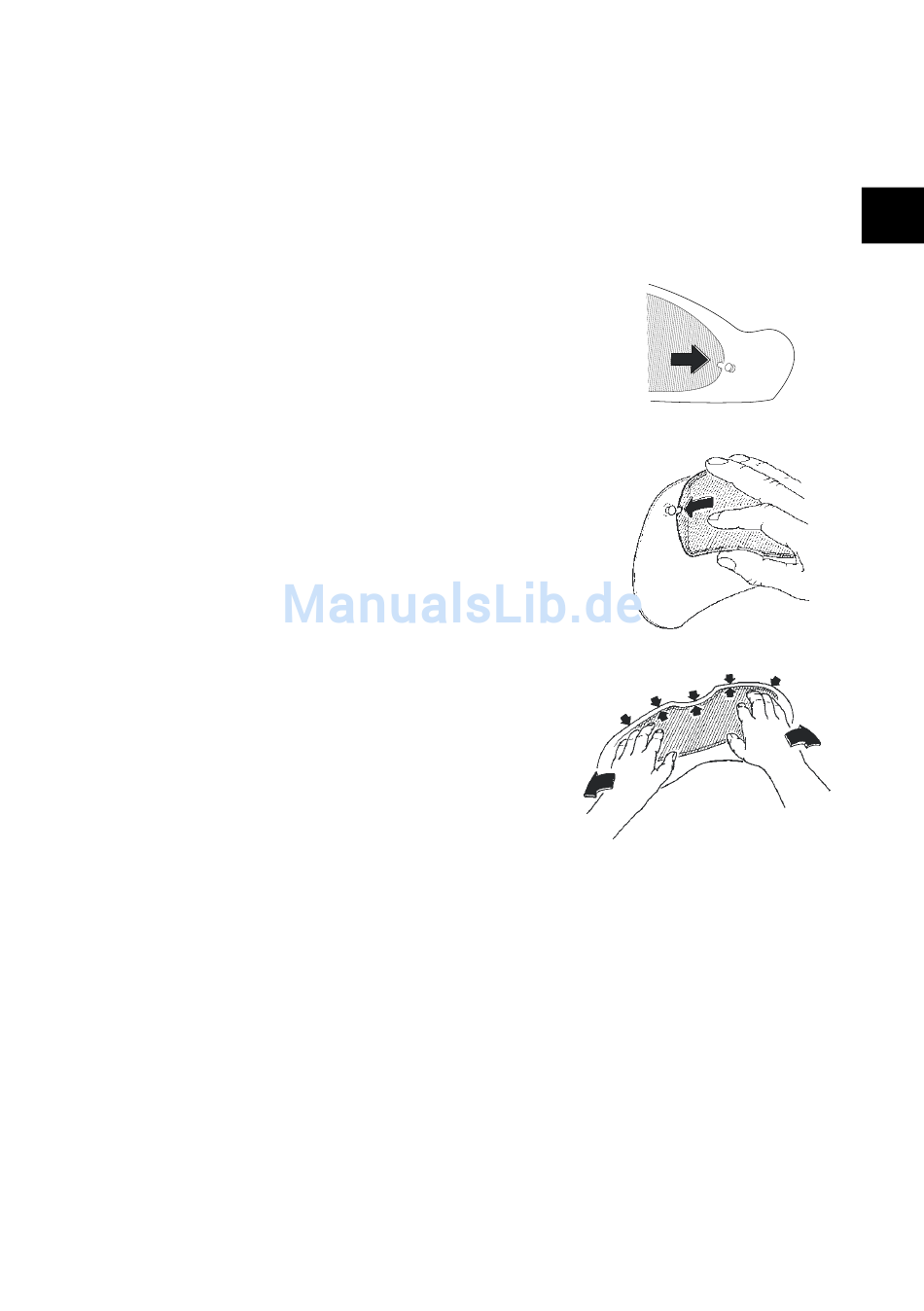

1. Legen Sie die Antibeschlag-Scheibe so in das
Hauptvisier ein, dass es auf einer Seite bereits
am Pin liegt.
2. Greifen Sie nun an der gegenüberliegenden
Seite die Antibeschlag-Scheibe an der oberen
und unteren Querkante und drücken Sie das
Ende der Innenscheibe mit dem Zeigefinger
in eine leichte S-Form. Nun lässt sich die
Aussparung leicht über den Pin einführen und
Sie können die Antibeschlag-Scheibe loslassen.
3. Die Antibeschlag-Scheibe sollte nun im
Außenvisier aufliegen, wobei die Unterkante der
Antibeschlag-Scheibe parallel zur Unterkante
des Hauptvisiers verlaufen sollte. Um bei
Bedarf die Lage der Antibeschlag-Scheibe
zu ändern, biegen Sie das Visier mit den
Handballen vorsichtig so weit auseinander, bis
sich die Antibeschlag-Scheibe entsprechend
verschieben lässt.
4. Kontrollieren Sie rundherum das gleichmäßige Anliegen der Antibeschlag-
Scheibe an der Visierscheibe. Nur so ist ein einwandfreies Antibeschlag-
verhalten gewährleistet.
5. Sofern noch nicht geschehen, entfernen Sie bitte die gelbe Schutzfolie.
