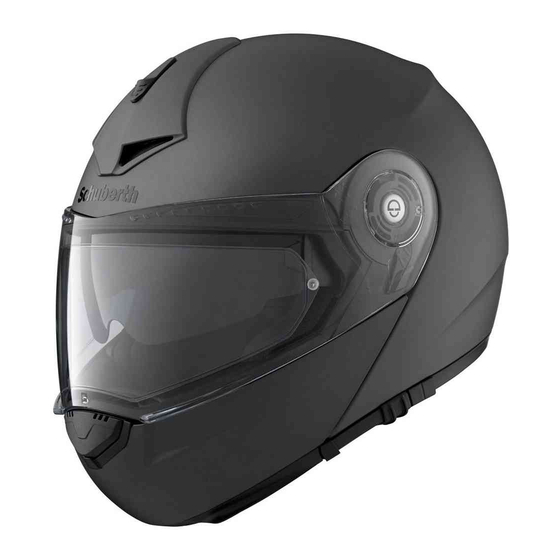

SCHUBERTH C3 Gebrauchsanweisung
  1. Anleitungen
  2. Marken
  3. SCHUBERTH Anleitungen
  4. Helme
  5. C3 LIMITED
  6. Gebrauchsanweisung

SCHUBERTH C3 Gebrauchsanweisung

Vorschau ausblenden Andere Handbücher für C3:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Manual
DE
deutsch
GB
english
FR
français
IT
italiano
NL
nederlands
ES
español
CZ
340
DK
341
FI
342
GR
343
HU
344
NO
345
4 - 59
60 - 115
116 - 171
172 - 227
228 - 283
284 - 339
PT
346
PL
347
RU
348
SE
349
SI
350
TR
351
