Bedienungsanleitung
Geko
Stromerzeuger-Systeme

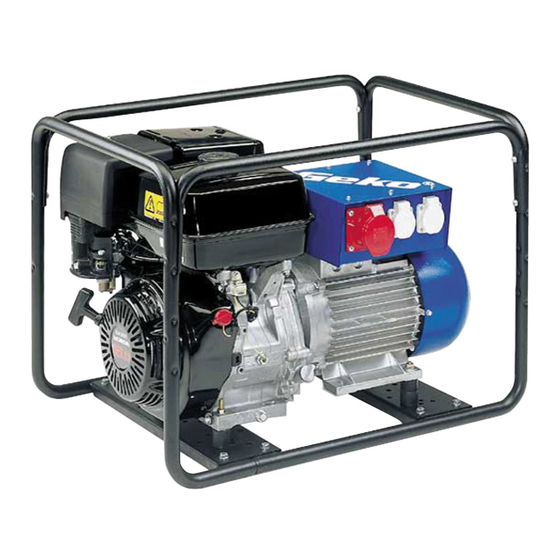

4500 ED-A/HHBA • 6800 ED-A/HHBA • 6800 ED-AA/HHBA • 8100 ED-AA/SHBA
2801 E-A/HHBA • 2801 E-AA/HHBA • 3002 E-A/HHBA • 3002 E-AA/HHBA
4001 E-AA/HHBA • 4001 E-AA/HEBA • 4002 E-AA/HHBA • 4002 E-AA/HEBA
4501 ED-AA/HHBA • 4501 ED-AA/HEBA • 4502 ED-AA/HHBA • 4502 ED-AA/HEBA
6501 ED-AA/HHBA • 6501 ED-AA/HEBA • 6502 ED-AA/HHBA • 6502 ED-AA/HEBA
7001 ED-AA/HHBA • 7001 ED-AA/HEBA • 7002 ED-AA/HHBA • 7002 ED-AA/HEBA
9001 ED-AA/SHBA • 9001 ED-AA/HEBA • 9002 ED-AA/SHBA • 9002 ED-AA/SEBA
5001 E-A/ZHD • 5001 E-AA/ZHD • 5001 E-A/ZED • 5001 E-AA/ZED
6001 ED-A/ZHD • 6001 ED-AA/ZHD • 6001 ED-A/ZED • 6001 ED-AA/ZED
1201 EG-A/HHBA • 2601 E-A/HHBA • 2802 E-A/HHBA
6602 ED-AA/HHBA • 6602 ED-AA/HEBA • 9002 ED-AA/SHBA • 9002 ED-AA/SEBA
Metallwarenfabrik Gemmingen GmbH & Co.
D - 75050 Gemmingen
Telefon : 07267 8060
Telefax : 07267 806100
®
- Typen :
Geko
13001 ED-S/SHBA • 13002 ED-S/SHBA
9001 ED-AA/ZEDA Silent
®
- SuperSilent - Typen :
Geko
13002 ED-S/SHBA • 15000 ED-S/ZEDA
®
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Geko 4500 ED-A/HHBA
Inhaltszusammenfassung für Geko 4500 ED-A/HHBA
- Seite 1 ® - Typen : Geko 4500 ED-A/HHBA • 6800 ED-A/HHBA • 6800 ED-AA/HHBA • 8100 ED-AA/SHBA 2801 E-A/HHBA • 2801 E-AA/HHBA • 3002 E-A/HHBA • 3002 E-AA/HHBA 4001 E-AA/HHBA • 4001 E-AA/HEBA • 4002 E-AA/HHBA • 4002 E-AA/HEBA 4501 ED-AA/HHBA • 4501 ED-AA/HEBA • 4502 ED-AA/HHBA • 4502 ED-AA/HEBA 6501 ED-AA/HHBA •...
-
Seite 2: Sicherheitshinweise
Inbetriebnahme vertraut zu machen und die Vorgehensweise bei der Handhabung des Gerätes, sowie die Sicherheitshinweise genau einzuhalten. Alle unsere Stromerzeuger tragen das CE-Zeichen, außerdem haben alle Geko-Stromerzeuger der Typen 4001, 4500 und 6501 das GS-Zeichen. Diese Prüfzeichen garantieren Ihnen die Einhaltung höchster Qualitäts- und Sicherheitsstandards. -
Seite 3: Inhaltsverzeichnis
Typdaten Thermoschutzschalter Anlaufverstärkung Einsatzmöglichkeit Betrieb im Freien Aufbau und Wirkungsweise der Geko -Stromerzeuger ® Generatorbauweise Der Generator ist eine, nach VDE 0530 geforderte, kurzschlußfeste und selbsterregende Innenpolmaschine in Asynchronbau- weise, schleifring- und bürstenlos, Erregung als Wechselspannungserregung mit Erregungseinheit aus überschlagsicheren, span- nungsfesten Kunststoffolienkondensatoren, Isolationsklasse F, ausgeführt in Schutzart IP 54, Staub- und Spritzwassergeschützt. -
Seite 4: Honda Dieselmotor
Stromerzeuger werden meist nicht unter Dauerlast benutzt. Vielmehr soll, ähnlich dem EVU-Netz, Energie sofort abrufbar bereitge- stellt werden. Ein gutes Beispiel hierfür ist die Arbeit mit Elektrowerkzeugen auf Baustellen oder im Reparatur- und Notfalleinsatz. Der Stromerzeuger läuft, ohne die Geko ®... -
Seite 5: Elektrischer Anschluß Und Schutzmaßnahmen
Elektrischer Anschluß und Schutzmaßnahmen Elektrischer Anschluß Geko - Stromerzeuger sind werksmäßig für die Versorgung von Einzelverbrauchern vorgesehen (Betrieb im IT-Netz). Der Neutralleiter ist nicht mit dem Gehäuse und nicht mit dem Schutzleiter verbunden. Der Anschluß der Einzelverbraucher erfolgt ausschließlich an den am Stromerzeuger angebauten Steckdosen. Werden Verlängerungsleitungen verwendet, darf die Schleifenimpedanz (Gesamtwiderstand) nicht mehr als 1,5 Ω... -
Seite 6: Thermoschutzschaltung
8 sek. wieder abgeschaltet. Nach Erkenntnissen in der praktischen Erprobung ist diese Zeit völlig ausreichend zum Anlauf des ange- schlossenen Elektromotors, sowie in jedem Fall auch für die Erwärmung des Generators unproblematisch, zumal alle Geko- Generatoren in Isolationsklasse F ausgeführt sind. -
Seite 7: Fehlermöglichkeiten Und Deren Behebung
Wir weisen in diesem Zusammenhang ausdrücklich darauf hin, daß o.g. Faustformel nur bedingt anwendbar ist. Bei kritischen Verbrauchern, wie z.B. große Tischkreissägen, Kompressoren, Hochdruckreiniger usw. kann unter Umständen von 30-40% der Nennleistung bei anlaufverstärkten Geräten ausgegangen werden. In solchen Fällen ist es ratsam, das nächstgrößere Gerät zu benutzen. -
Seite 8: Kontrolle Vor Dem Start
Es dürfen unter keinen Umständen die rot markierten Einstellschrauben verstellt werden. Dadurch erlischt jeglicher Gewähr- leistungsanspruch. Bei weiteren Fehlererscheinungen muß mit dem Herstellerwerk oder einer autorisierten Fachwerkstatt (siehe 11.) Rücksprache gehalten werden. Bei Teiletausch muß auf Originalersatzteile zurückgegriffen werden. Bedienung Es ist in jedem Fall die beiliegende Motorbetriebsanleitung des Motorenherstellers zu beachten! Kontrolle vor dem Start - Kraftstoffbehälter mit entsprechendem Kraftstoff betanken. -
Seite 9: Stillsetzen
- Handgriff des mechanischen Anlassers erfassen und diesen leicht ziehen, bis Widerstand spürbar ist, dann zügig bis Seilende ziehen. Bei Elektrostartversionen Schlüsselschalter betätigen(s. 9.2.3). Stillsetzen - Verbraucher ausschalten und Anschlußleitung vom Stromerzeuger lösen. - Motor im Leerlauf ca. 3 Minuten laufen lassen. - Zündungsschalter in Stellung „OFF“... -
Seite 10: Garantie/Vertragswerkstätten
Typ 1201 Super Silent; 2601/2802 Super Silent - Durch entfernen von 6 Stück Sechskantschrauben Gehäuseschale abnehmen - Flügelmutter an Luftfilter lösen - Patrone vorsichtig entfernen - Durch Ausklopfen auf einer flachen Fläche reinigen. - Bei starker Verschmutzung Filterelement tauschen. - Betriebsanleitung des Motors beachten. - Gehäuseschale beim Anschrauben nicht verspannen ! Typ 9001, 15000 Luftfilterpatronen können bis zu zweimal gereinigt werden, sind jedoch nach maximal zwei Jahren grundsätzlich zu tauschen. - Seite 11 Tel.: 06622 92120 36179 Bebra, Bornweg 8 Fax: 06622 921224 Ersatzteilversorgungsstellen: Roloff GmbH Tel.: 03931 69610 Sämtliche Geko - Vertragswerkstätten 39576 Stendal, Langer Weg 59 Fax: 03931 696169 Metallwarenfabrik Gemmingen GmbH & Co. Tel.: 07267 8060 Stern Elektromaschinen Tel.: 0391 48283 75050 Gemmingen, Industriestraße 1...
