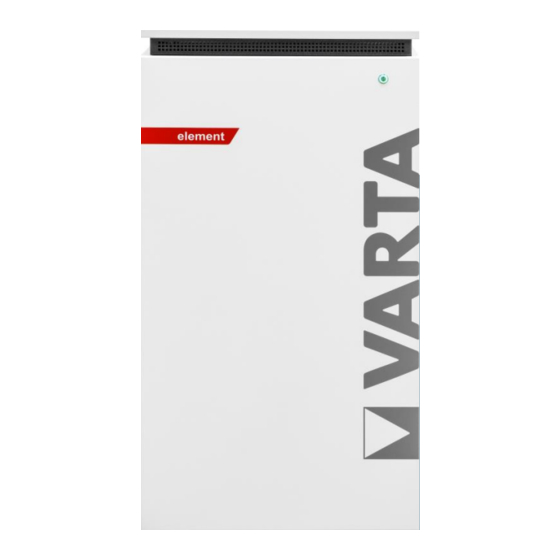

Varta element Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Varta Anleitungen
  4. Ladegeräte
  5. element
  6. Betriebsanleitung

Varta element Betriebsanleitung

Energiespeichersystem
Vorschau ausblenden Andere Handbücher für element:
Inhaltsverzeichnis

Werbung

Quicklinks

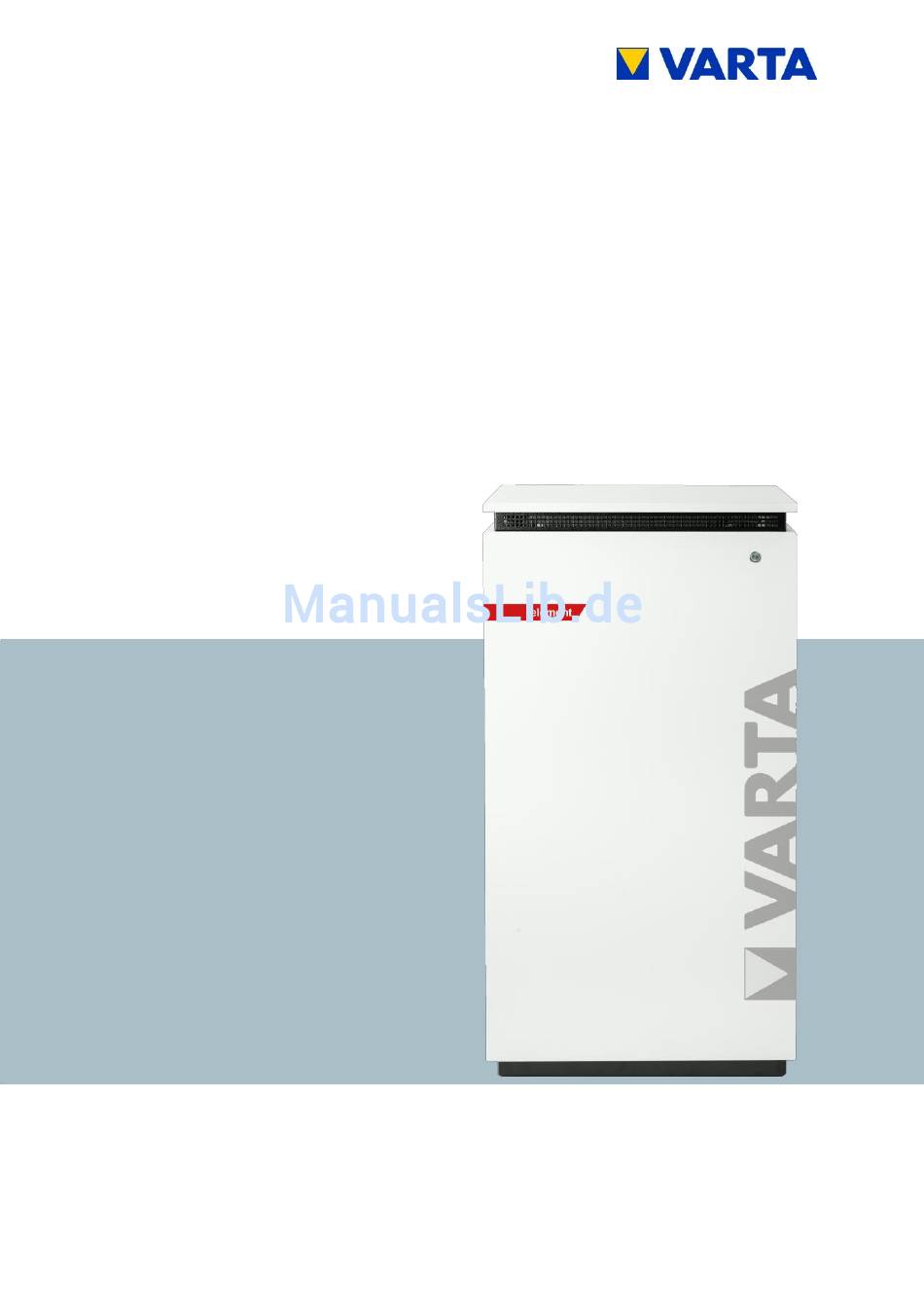

B
ETRIEBSANLEITUNG
VARTA element
VARTA Storage GmbH
Änderungen vorbehalten! Stand 06/2016 Version 06

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Varta element

Inhaltszusammenfassung für Varta element

  • Seite 1 ETRIEBSANLEITUNG VARTA element VARTA Storage GmbH Änderungen vorbehalten! Stand 06/2016 Version 06...
  • Seite 2 Herzlichen Glückwunsch! Sie haben sich für ein Energiespeichersystem von VARTA Storage GmbH entschieden! Wir freuen uns, dass Sie damit ein langlebiges System gewählt haben, bei dem wir großen Wert auf Qualität gelegt haben. Für die Bedienung und den Umgang mit dem Speicher lesen Sie bitte diese Anleitung aufmerksam durch.
  • Seite 3 Impressum Original Betriebsanleitung VARTA Storage GmbH VARTA Storage GmbH Emil-Eigner-Str. 1 86720 Nördlingen Germany www.varta-storage.de Tel.: 0049 9081 240 86 60 info@varta-storage.com Technischer Service: technical.service@varta-storage.com Tel.: 0049 9081 240 86 44 Dokumentnummer: OM_850_809 Stand: 06/2016 Version: 06 Änderungen vorbehalten! Stand 06/2016...

  • Seite 4: Inhaltsverzeichnis

    Allgemeine Gefahrenquellen ........15 Sicherheitseinrichtungen ..........17 Funktion, Lieferumfang und technische Kenngrößen ..18 Funktion ..............18 Lieferumfang............... 19 Frontansicht VARTA element ........21 Systemübersicht ............22 Typenschild ..............23 Technische Kenngrößen ..........24 Garantie ..............26 Bedienung ..................27 Ein- und Ausschalten, Webinterface ........
  • Seite 5 4.3.3 Externes Relais..........31 Portal (optional) ............32 Instandhaltung und Reinigung ........... 33 Instandhaltungsarbeiten ..........33 Reinigung ..............34 Demontage und Entsorgung ........34 Störung/Schadensfall ............35 Störungsanzeigen ............35 6.1.1 Störungsanzeigen des LED-Rings ....35 6.1.2 Störungsanzeigen auf dem Webinterface ..35 Verhalten im Schadensfall .........
  • Seite 6 8.4.1 Anschlüsse an der Verteilung......57 8.4.2 Vorbereitung AC-Anschluss Hausnetz ....59 8.4.3 Stromsensor ............61 Vorbereitung Montage ..........63 Aufstellen und Anschließen des Speicherschrankes . 63 Batteriemodulmontage ..........67 8.7.1 Öffnen des Speicherschrankes ......68 8.7.2 Batteriemodule überprüfen ......... 69 8.7.3 Batteriemodule einbauen und anschließen ..
  • Seite 7 Version ..............100 Einstellungen ............101 9.4.1 Grundeinstellungen ......... 102 9.4.2 Netzwerk ............103 9.4.3 Serviceeinstellungen ........104 9.4.4 Netzparameter NA-Schutz ....... 106 9.4.5 Blindleistungskompensation ......108 Abmelden ..............114 Instandhaltung ................115 Grundsätzliches zur Instandhaltung ......115 10.1 Sicherheitshinweise ..........115 10.2 Umfang der Instandhaltungsarbeiten ......
  • Seite 8 11.4 Service und Instandsetzung: Schrankinnenraum..125 11.4.1 Öffnen des Schrankes ........126 11.4.2 Batteriewechselrichter ausbauen ..... 126 11.4.3 Batterielader aus- und einbauen ...... 127 11.4.4 Batteriemodule aus- und einbauen ....131 11.4.5 Luftfilter austauschen/reinigen ......134 11.4.6 Deckel des Speicherschrankes demontieren ... 135 11.4.7 Lüfter reinigen/austauschen ......
  • Seite 9 Die Betriebsanleitung sollte in der Nähe des VARTA element aufbewahrt werden und muss allen Personen, die an Arbeiten am Energiespeichersystem beteiligt sind, stets zugänglich sein. Gültigkeitsbereich Diese Betriebsanleitung gilt für das Produkt VARTA element in den Ausbaustufen element 3, element 6 oder element 9. Änderungen vorbehalten! Stand 06/2016...
  • Seite 10 Haftungsbeschränkung VARTA Storage GmbH übernimmt keinerlei Haftung für Personenschäden, Sachschäden, am Produkt entstandene Schäden sowie Folgeschäden, die durch Nichtbeachtung dieser Anleitung, bei nicht bestimmungsgemäßer Verwendung des Produktes, bei Reparaturen, Öffnen des Speicherschrankes und sonstigen jeglichen Handlungen von nicht qualifizierten und nicht von VARTA Storage GmbH zertifizierten Elektrofachkräften am...

  • Seite 11: Allgemeines

    WARNUNG! Kennzeichnet einen Hinweis, der bei Nichtbeachtung zu geringfügigen oder leichten Verletzungen führen kann. VORSICHT! Kennzeichnet einen Hinweis, der bei Nichtbeachtung zu Sachschäden führen kann. ACHTUNG! Kennzeichnet Tipps im Umgang mit VARTA element. Tabelle 1: Symbolerklärung Änderungen vorbehalten! Stand 06/2016...

  • Seite 12: Piktogramme

    Piktogramme Warnung vor allgemeiner Gefahrenquelle! Warnung vor elektrischer Spannung! Warnung vor elektrischem Stromschlag! Warnung vor feuergefährlichen Stoffen! Warnung vor Gefahr durch Batterie! Warnung vor Nichtbeachtung der Entladezeit: 3 min! Tabelle 2: Piktogramme Änderungen vorbehalten! Stand 06/2016...

  • Seite 13: Sicherheit

    Sicherheit Allgemeines zur Sicherheit Eventuell Lebensgefahr durch Nichtbeachten der Sicherheitshinweise! Unsachgemäßer Gebrauch kann zu tödlichen Verletzungen führen. WARNUNG! Deshalb: Stellen Sie vor Gebrauch sicher, dass alle Schutzeinrichtungen funktionieren! Die Angaben dieser Anleitung sind bei der Bedienung, Installation und Instandhaltung von allen beteiligten Personen zu beachten. Diese Anleitung kann nicht jede denkbare Situation beschreiben, deshalb haben immer die jeweils gültigen Normen sowie die entsprechenden Vorschriften für den Arbeits- und Gesundheits-...

  • Seite 14: Bestimmungsgemäße Verwendung

    Benutzung des Energiespeichersystems oder einzelner Teile kann zu lebensgefährlichen Situationen führen. VARTA element mit seinen Komponenten ist nach dem Stand der Technik und den produktspezifischen Normen gebaut und ist für die Speicherung von Strom aus Erzeugungsanlagen erneuerbarer Energie, wie Photovoltaikanlagen oder aus anderen Energiequellen wie BHKWs zu verwenden.

  • Seite 15: Anforderungen An Elektrofachkräfte

    Allgemeine Gefahrenquellen Sachschäden durch falsche Handhabung! Werden folgende Hinweise zur Handhabung des Gerätes nicht beachtet, kann dies zu ACHTUNG! Sachschäden am Gerät führen, für die VARTA Storage GmbH keinerlei Haftung übernimmt.  Keine Gegenstände auf oder vor dem Schrank platzieren! ...
  • Seite 16 Ausschließlich vom Hersteller empfohlene Zubehör- und Ersatzteile verwenden!  Beachten Sie, dass Arbeiten an elektrischen Anlagen und Betriebsmitteln nur durch qualifizierte und von VARTA Storage GmbH zertifizierte Elektrofachkräfte unter Be- achtung der elektrotechnischen Regeln auszuführen sind.  Arbeiten an elektrischen Anlagen und Betriebsmitteln immer im spannungslosen Zustand erledigen! ...

  • Seite 17: Sicherheitseinrichtungen

    Beendigung der Installation und Inbetriebnahme durch qualifizierte und von VARTA Storage GmbH zertifizierte Elektrofachkräfte geprüft werden. Das VARTA element Energiespeichersystem verfügt über mehrere Sicherheitseinrichtungen. Darunter fallen Netz- und Anlagenschutz nach VDE-AR-N 4105, geschlossener elektrischer Betriebsbereich, Übertemperaturabschaltung und ein Türkontaktschalter. Dieser schaltet das System aus, wenn versucht wird den Speicherschrank zu öffnen, ohne ihn zuvor spannungslos zu schalten.

  • Seite 18: Funktion, Lieferumfang Und Technische Kenngrößen

    Überschuss einspeist. Des Weiteren ist die Speicherung von erneuerbarer Energie z. B. aus Klein-Windkraftanlagen oder aus anderen Energiequellen wie BHKWs vorgesehen. Das VARTA element System dient der Erhöhung des Eigen- verbrauchsanteils und der Wirtschaftlichkeit einer Photovoltaik- anlage. Produziert die Photovoltaikanlage mehr Strom als unmittelbar verbraucht wird, kann dieser im Energiespeichersystem zwischengespeichert werden.

  • Seite 19: Lieferumfang

    Ströme. Daraufhin gibt das Energiespeichersystem Leistung in das Hausnetz ab, um den externen Strombezug und die damit verbundenen Kosten zu minimieren. Es muss vor der Installation des VARTA element Energiespeicher- systems beim jeweiligen EVU geklärt werden, ob eine Anmeldung des Systems notwendig ist.
  • Seite 20 Stromsensor (50 A) mit Sensorplatine, 20 m Sensorkabel RJ11, 1 x AC-Anschlussstecker, 12 x Befestigungsschrauben für Batteriemodul(e), 2 x Abschlusswiderstände  Betriebsanleitung  Kundenmappe Begleitbrief, Rückumschlag, Inbetriebnahmeprotokoll, Serviceheft, Garantieunterlagen, Vertrag Online-Service  VARTA KfW-Paket 275 (optional) Änderungen vorbehalten! Stand 06/2016...

  • Seite 21: Frontansicht Varta Element

    Frontansicht VARTA element Abbildung 1: Frontansicht VARTA element Änderungen vorbehalten! Stand 06/2016...

  • Seite 22: Systemübersicht

    Systemübersicht Abbildung 2: Systemübersicht VARTA element Änderungen vorbehalten! Stand 06/2016...

  • Seite 23: Typenschild

    Typenschild Abbildung 3: Typenschild VARTA element Änderungen vorbehalten! Stand 06/2016...

  • Seite 24: Technische Kenngrößen

    Palette  Verpackung in mm (B x H x T) 700 x 1.325 x 600  Absicherung netzseitig 16 A (B-Charakter) Tabelle 3: Technische Kenngrößen – Ausbaustufe element 3 AUSBAUSTUFE ELEMENT 6  Nominale Kapazität 6,4 kWh  Systemleistung 2,0 kW ...

  • Seite 25: Tabelle 5: Technische Kenngrößen - Ausbaustufe Element 9

    Palette  Verpackung in mm (B x H x T) 700 x 1.325 x 600  Absicherung netzseitig 16 A (B-Charakter) Tabelle 5: Technische Kenngrößen – Ausbaustufe element 9 BATTERIEMODUL  Elektrochemie Zelle Li-Ionen  Nominale Modulkapazität 3,2 kWh ...

  • Seite 26: Garantie

    UMWELTBEMESSUNGSDATEN  Umweltkategorie Klimatisiert in Innenräumen*  Klassifizierung der Nassräume Keine Nassräume erlaubt  Verschmutzungsgrad  Eindringschutz IP22  Umgebungstemperatur +5 °C bis +30 °C  Relative Luftfeuchte < 80 %  Max. Höhenlage 2000 m ü.N.N.  Überspannungskategorie  Schutzklasse Das Energiespeichersystem ist vollständig durch ein Gebäude bzw.

  • Seite 27: Bedienung

    Bedienung Ein- und Ausschalten, Webinterface Lebensgefahr durch elektrischen Schlag beim Öffnen der Schranktür! Im Inneren des Gerätes befinden sich Teile mit gefährlichen Spannungen. Kontakt mit diesen WARNUNG! kann zum Tod führen. Öffnen Sie niemals die Schranktür! Sachschäden durch Tiefentladung der Batteriemodule! Das Energiespeichersystem darf nur zu Wartungszwecken ausgeschaltet werden.

  • Seite 28: Anzeigen Des Led-Rings

    Anzeigen des LED-Rings Ein/Aus Der LED-Ring an der -Taste informiert über die Zustände und Vorkommnisse im Betrieb des Energiespeichersystems. LED- LED-Aktion Betriebszustand Farbe Grün Blinkt im Sekundentakt (ca. 90 s) Systemcheck Grün Leuchtet dauerhaft (ca. 60 s) Bereit Grün Blinkt alle 3 s Standby Grün Pulsiert mit zunehmender Intensität...

  • Seite 29: Webinterface

    Router Ihres Heimnetzwerkes. Der Anschluss (RJ45-Buchse) befindet sich auf der Rückseite des Schrankes. Siehe dazu Abbildung 14.  Geben Sie in die Adresszeile Ihres Browsers nach http://varta die Seriennummer des Energiespeichersystems ein, z. B.: http://varta121023456  Die Startseite des Webinterface erscheint.

  • Seite 30: Informationen Auf Der Startseite (Home)

    Abbildung 5: Webinterface: Startseite 4.3.2 Informationen auf der Startseite (Home) Die Startseite bietet eine Übersicht über die aktuellen Leistungswerte und Zustände des Energiespeichersystems:  (1) Ladeleistung Batteriewechselrichter in Watt (W): Mit dieser Leistung wird das Energiespeichersystem geladen (Leistung Erzeugungsanlagen, z. B. PV-Anlage, BHKW, abzüglich des direkten Eigenverbrauchs).

  • Seite 31: Externes Relais

    Verbrauchern oder Erzeugungsanlagen können über das Webinterface bis zu vier externe Relais individuell programmiert werden. Nach Anklicken des Buttons Ext. Relais erscheint die entsprechende Seite. Diese Funktion ist optional. Für weitergehende Informationen steht unter www.varta-storage.com ein Download bereit. Änderungen vorbehalten! Stand 06/2016...

  • Seite 32: Portal (Optional)

    Der Zugang zum Portal wird freigeschaltet, wenn bei der Online- Anmeldung des Speichers neben „Ich möchte das Online-Portal von VARTA Storage nutzen.“ ein Haken gesetzt wurde. Zur Online- Anmeldung des Speichers und zur Nutzung des Portals steht unter www.varta-storage.de ein Download bereit (siehe Kapitel 8.3 Garantieanmeldung .

  • Seite 33: Instandhaltung Und Reinigung

    Achten Sie darauf, dass nur qualifizierte und WARNUNG! von VARTA Storage GmbH zertifizierte Elektrofachkräfte die Instandhaltungsarbeiten ausführen. Sachschäden durch nicht fachgerecht ausgeführte Instandhaltungsarbeiten! Sämtliche Arbeiten am VARTA element System sind von der Elektrofachkraft im Serviceheft zu ACHTUNG! dokumentieren. Für Instandhaltungsarbeiten sind ausschließlich Originalteile zu verwenden. Instandhaltungsarbeiten...

  • Seite 34: Reinigung

    Eindringendes Wasser kann zu Sachschäden am Gerät führen, für die VARTA Storage GmbH ACHTUNG! keinerlei Haftung übernimmt. VARTA element kann außen mit einem feuchten (nicht nassen!) Tuch gereinigt werden. Lösungsmittel dürfen nicht verwendet werden. Demontage und Entsorgung Zu Demontage und Entsorgung siehe Kapitel 13.

  • Seite 35: Störung/Schadensfall

    Störung/Schadensfall Eventuell Lebensgefahr durch unsach- gemäß ausgeführte Störungsbeseitigung! Nur qualifizierte und von VARTA Storage GmbH zertifizierte Elektrofachkräfte dürfen WARNUNG! Arbeiten am VARTA element System ausführen. Nehmen Sie bei einer Störung Kontakt mit einer qualifizierten und von VARTA Storage GmbH zertifizierten Elektrofachkraft auf.

  • Seite 36: Verhalten Im Schadensfall

    Anlage ausschalten und Sicherungen ACHTUNG! abschalten! Funken und offene Flammen vermeiden! Lüften! Kontakt mit einer von VARTA Storage GmbH zertifizierten Elektrofachkraft aufnehmen! Bei Ereignissen wie Brand oder Überschwemmung kann durch besonnenes Verhalten der Schaden begrenzt werden. Änderungen vorbehalten! Stand 06/2016...

  • Seite 37: Installation

    Installation Hinweis: Dieser Abschnitt richtet sich an qualifizierte und von VARTA Storage GmbH zertifizierte Elektrofachkräfte. Transport und Lagerung Transport Eventuell Verletzung durch Nichttragen von Schutzausrüstung beim Transport und bei der Aufstellung des Speicherschrankes! Beim Transport und bei der Aufstellung WARNUNG! persönliche Schutzausrüstung tragen!
  • Seite 38 38.3) unterzogen und haben diesen bestanden. Der Speicherschrank wird getrennt von den Batteriemodulen verpackt. Transportvorschriften und Sicherheitshinweise:  Der Transport des VARTA element Energiespeicher- systems darf nur durch den Hersteller oder durch von ihm unterwiesenes Personal erfolgen. Die Unterweisungen sind zu dokumentieren und wiederkehrend vorzunehmen.

  • Seite 39: Verpackung/Transportkontrolle

    Speicherschrank und Batteriemodule in sichtlich beschädigten Verpackungen nicht annehmen GEFAHR! und unter keinen Umständen installieren. Nehmen Sie Kontakt zu VARTA Storage GmbH auf! Speicherschrank und Batteriemodule (einzeln verpackt) werden in separaten und geprüften Verpackungseinheiten auf Paletten geliefert. Die Entsorgung der Verpackung übernimmt der Installateur.

  • Seite 40: Abbildung 6: Shockwatch

     Weisen Sie Lieferungen in stark beschädigten Verpackungen zurück. Zur Identifikation von unsachgemäßer Behandlung während des Transports ist außen auf der Kartonverpackung des ® Speicherschrankes ein ShockWatch -Aufkleber angebracht. Zeigt der Stoßindikator die Farbe Rot, wurde die Sendung starken Erschütterungen ausgesetzt. ...

  • Seite 41: Lagerung

    Speicherschrank und Batteriemodule dürfen nicht im Transportfahrzeug zwischengelagert werden.  Abrupte Temperaturwechsel vermeiden. Die Batteriemodule müssen innerhalb von elf Wochen nach Auslieferung durch den Hersteller von einer qualifizierten und von VARTA Storage GmbH zertifizierten Elektrofachkraft in Betrieb genommen werden. Änderungen vorbehalten! Stand 06/2016...

  • Seite 42: Montage Und Installation

    Komponenten! Prüfen Sie Speicherschrank, Batteriemodule, WARNUNG! Kabelsatz und weiteres Zubehör auf sichtbare Beschädigungen. Beschädigte Komponenten nicht installieren! Nehmen Sie Kontakt zu VARTA Storage GmbH auf! Eventuell Lebensgefahr durch fehlerhafte Installation und Montage! Montage- und Installationsarbeiten dürfen nur WARNUNG! qualifizierte und von VARTA Storage GmbH zertifizierte Elektrofachkräfte vornehmen!

  • Seite 43: Anforderungen An Den Aufstellort

    Anforderungen an den Aufstellort Quetschverletzungen durch fehlerhafte Aufstellung und Platzmangel! Platzieren Sie den Schrank so, dass bei VORSICHT! bestimmungsgemäßer Verwendung gefahrlose Montage, Bedienung, Instandhaltung und Demontage möglich sind! Halten Sie keine Gliedmaße unter den Schrank! Sachschäden durch Witterungseinflüsse bei Aufstellung in Außenbereichen. Stellen Sie den Speicherschrank ausschließlich ACHTUNG! innerhalb von Gebäuden auf!
  • Seite 44 Der Abstandsbereich zwischen Wand und Schrank- rückseite muss frei bleiben, damit die Kühlluft ungehindert aus dem Gerät entweichen kann. Für den Raum, in dem VARTA element aufgestellt wird, wird ein Volumen von mindestens 30 m³ empfohlen. Zudem muss grundsätzlich gewährleistet sein, dass ein kontinuierlicher Luftaustausch stattfindet, unter Umständen über eine Fremd-...

  • Seite 45: Aufstellort Und Seine Umgebung

     Nassräume (Umweltkategorie 2) Garantie Damit die Garantie wirksam wird (außerhalb von Deutschland, Österreich und der Schweiz zur Wahrung eventueller Gewährleistungsansprüche), müssen folgende Daten bei VARTA Storage GmbH vorliegen:  Inbetriebnahmeprotokoll (mit Datum der Inbetriebnahme)  Seriennummer des VARTA Systems.

  • Seite 46: Abbildung 7: Id-Label Des Systems (Innen Im Speicherschrank)

    Das ID-Label des Batteriemoduls liegt der Verpackung bei. Diese Daten werden vom Installateur im Installateurportal von VARTA Storage GmbH hinterlegt. Innerhalb von vier Wochen ab dem Installationsdatum registriert der Kunde unter www.varta- storage-portal.com seine Daten (Name, Adresse, E-Mail-Adresse, Telefonnummer) und gibt die Seriennummer des VARTA element Systems und den Freischaltcode ein.

  • Seite 47: Abbildung 8: Id-Label Eines Batteriemoduls (S. Verpackung)

    Abbildung 8: ID-Label eines Batteriemoduls (s. Verpackung) Abbildung 9: Freischaltcode (innen im Speicherschrank) Änderungen vorbehalten! Stand 06/2016...

  • Seite 48: Garantieanmeldung

    Garantieanmeldung durch den Installateur Start der Seite www.varta-storage.com Wechsel in „Energiespeichersysteme“  Anmeldung im B2B-Bereich mit Login und Passwort  Auf der Willkommensseite auf „VARTA-Portal starten“ klicken Wechsel in „Anmeldung Energiespeicher“ Eintragen der Daten zum Batteriespeicher:  Erstinstallation/Nachrüstung  Datum ...
  • Seite 49 Mit „Weiter“ den nächsten Bildschirm „Kundendaten“ aufrufen.  Festlegen, ob der Kunde einverstanden ist, dass der Installateur die nachfolgenden Felder einträgt und an VARTA Storage übermittelt.  Falls „Ja“, dann weiter zum nächsten Bildschirm  Falls „Nein“, dann wird der Bildschirm „Kundendaten“...
  • Seite 50 Eintragen der Kundendaten. Die Pflichtfelder sind mit * gekennzeichnet. Mit „Weiter“ den nächsten Bildschirm „Inbetriebnahme“ aufrufen. Eintragungen des Inbetriebnahmeprotokolls Änderungen vorbehalten! Stand 06/2016...
  • Seite 51 Bestätigung der Anmeldung Beenden der Anmeldung mit „Schließen“ Diese Daten können im B2B-Bereich angesehen werden: Unter „Garantieanmeldung“ öffnen bzw. im pdf-Format speichern. Änderungen vorbehalten! Stand 06/2016...

  • Seite 52: Garantieanmeldung Durch Den Kunden

    8.3.2 Garantieanmeldung durch den Kunden Start der Seite www.varta-storage.com Wechsel in „Energiespeichersysteme“  Anmeldung im Portal  Unter: „Noch kein Zugang? Jetzt anmelden“ mit Seriennummer und Freischaltcode.  Eintragen der folgenden Angaben  Batteriespeicher,  Kontaktdaten  Erklärung zur telefonischen Kontaktaufnahme ...
  • Seite 53 Den Button „Anmeldung jetzt senden“ anklicken. Änderungen vorbehalten! Stand 06/2016...
  • Seite 54 Nach Beenden der Eingabe werden die Angaben der Garantieanmeldung angezeigt. Die Eingaben korrigieren oder die Anmeldung jetzt senden. Änderungen vorbehalten! Stand 06/2016...
  • Seite 55 Bestätigung mit der Garantieanmeldung im .pdf-Format Abschlussbildschirm mit den Garantieunterlagen im .pdf-Format Nach der Anmeldung bekommt der Kunde eine Email mit den Zugangsdaten. Alternativ kann sich der Kunde mit der beigefügten Garantiekarte (Blatt 1, 2 und 4) registrieren. Änderungen vorbehalten! Stand 06/2016...

  • Seite 56: Vorbereitung Des Elektrischen Anschlusses

    Vorbereitung des elektrischen Anschlusses Lebensgefahr durch elektrischen Schlag! Vor Arbeiten an elektrischen Einrichtungen die Sicherungen ausschalten, gegen Wiederein- GEFAHR! schalten sichern und auf Spannungsfreiheit prüfen. Verletzungsgefahr und Sachschaden durch fehlerhafte Installation der elektrischen Anschlüsse! VORSICHT! Die Sicherung vor dem Energiespeichersystem dreipolig auslegen! Diese muss den Anforde- rungen einer Trenneinrichtung genügen.

  • Seite 57: Anschlüsse An Der Verteilung

    Sachschäden durch fehlerhafte Installation der elektrischen Anschlüsse! Bei der Installation die in der Anleitung ACHTUNG! angegebenen Leitungsquerschnitte einhalten! Zwischen Netz und Kundenanlage muss sich eine geeignete Trenneinrichtung (z. B. selek- tiver Leitungsschutzschalter ‘SLS’) befinden, mit der bei Wartungsarbeiten die Kundenanlage allpolig vom Netz getrennt werden kann. Zur Position der Trenneinrichtungen siehe die Anschluss- zeichnungen (Abbildungen 1a/1b und 2a/2b) im Anhang.
  • Seite 58 Um die Verluste gering zu halten, sollte die Leitungsstrecke zwischen Speicher und Anschluss maximal 20 m betragen. Änderungen vorbehalten! Stand 06/2016...

  • Seite 59: Vorbereitung Ac-Anschluss Hausnetz

    8.4.2 Vorbereitung AC-Anschluss Hausnetz Für die Verbindung zum Hausnetz muss die 5-adrige AC-Anschlussleitung an die mitgelieferte AC-Steckverbindung angeschlossen werden.  Die Anschlussleitung am Ende 4 cm abmanteln.  Der PE-Leiter muss 0,5 cm länger als die anderen vier Leiter (L1, L2, L3, N) sein. Diese Leiter entsprechend kürzen.

  • Seite 60: Abbildung 10: Ac-Stecker

    Abbildung 10: AC-Stecker Öffnung für Arretierung beim Einstecken Zum Lösen: Rastnase eindrücken Überwurfmutter für Zugentlastung Steckergehäuse Öffnung für Rastnase (beidseitig). Für die Arretierung beim Montieren des Steckers Kontakteinsatz  Die Adern gemäß Abbildung 11 die Schraubanschlüsse im Kontakteinsatz einführen und festschrauben. Stellen Sie sicher, dass die Leiter fest in den Anschlüssen fixiert sind.

  • Seite 61: Stromsensor

    Abbildung 11: Belegung AC-Stecker (Anschlussseite) 8.4.3 Stromsensor Störung der Lade- und Entladefunktion des Energiespeichersystems durch vertauschte Phasen! ACHTUNG! Die Leiter L1, L2, L3 für Hausanschluss, Stromsensor und AC-Stecker müssen die gleiche Phasenzuordnung aufweisen. Es reicht nicht aus, den Anschluss nur als Rechts-Drehfeld auszuführen.

  • Seite 62: Abbildung 12: Stromsensor - Einbaurichtung

    Abbildung 12: Stromsensor - Einbaurichtung Beim Einbau des Stromsensors ist zu beachten, dass die Sensorplatine in Richtung Unterverteilung zeigt (siehe dazu Abbildung 12). Die Leiter L1, L2, L3 für Hausanschluss, Stromsensor und AC-Stecker müssen die gleiche Phasenzuordnung aufweisen. Mit dem mitgelieferten Sensorkabel werden Stromsensor und das Energiespeichersystem verbunden.

  • Seite 63: Vorbereitung Montage

     eine Wand ohne davor oder darin verlaufende Leitungen Die technischen Voraussetzungen für den Anschluss des Speicherschrankes müssen durch eine qualifizierte und von VARTA Storage GmbH zertifizierte Elektrofachkraft gemäß Zeichnung hergestellt sein. Aufstellen und Anschließen des Speicherschrankes Lebensgefahr durch elektrischen Schlag! Vor dem elektrischen Anschluss Speicherschrank ausschalten.

  • Seite 64: Abbildung 13: Ac-Anschluss (Rückseite Speicherschrank)

    Kondensfeuchte durch kalte Witterung. Sachschäden durch Inbetriebnahme kalter Elektronikbauteile. ACHTUNG! Der Speicherschrank muss vor der Inbetrieb- nahme Raumtemperatur angenommen haben. Gewicht des Speicherschrankes: ca. 70 kg!  Montage mindestens mit zwei Personen!  Am Aufstellort Schrank maximal 45° kippen  Gefahr des Wegrutschens! ...

  • Seite 65: Abbildung 14: Buchsen (Rückseite Des Speicherschrankes)

     Das Sensorkabel und das Netzwerkkabel in die entsprechenden Buchsen stecken. Abbildung 14: Buchsen (Rückseite des Speicherschrankes) Eine Änderung der Werkseinstellungen setzt voraus, dass ein Netzwerkanschluss besteht.  Schrank am Aufstellort platzieren.  Schrauben Sie Ihren Speicherschrank mit geeigneten Befestigungsmitteln an der rückseitigen Wand an. Drehen Sie dazu den Befestigungswinkel um 90°...

  • Seite 66: Abbildung 15: Wandbefestigung Varta Element

    Abbildung 15: Wandbefestigung VARTA element  Die Schraubfüße auf ca. 4 cm (max. 5 cm) Höhe einstellen.  Speicherschrank mit einer Wasserwaage ausrichten. Anhand der Schraubfüße eine Feinjustierung vornehmen. Änderungen vorbehalten! Stand 06/2016...

  • Seite 67: Batteriemodulmontage

    Batteriemodulmontage Hochspannung! Lebensgefahr durch elektrischen Schlag! Der Speicherschrank darf nur von qualifizierten und von VARTA Storage zertifizierten GEFAHR! Elektrofachkräften geöffnet werden. Hochspannung! Lebensgefahr durch elektrischen Schlag! Die Kontakte am Batteriemodul und am GEFAHR! Batterielader können nach dem Ausschalten noch bis zu 3 min unter gefährlicher Spannung stehen.

  • Seite 68: Öffnen Des Speicherschrankes

    8.7.1 Öffnen des Speicherschrankes  Vergewissern Sie sich, dass die Ein/Aus-Taste an der Schrankvorderseite auf „Aus" steht (= nicht versenkt ist).  Zum Öffnen des Schrankes die Schrauben seitlich neben der Tür herausdrehen. Hilfsmittel: Schraubendreher Torx 25 Abbildung 16: Öffnen des Speicherschrankes Änderungen vorbehalten! Stand 06/2016...

  • Seite 69: Batteriemodule Überprüfen

     Batteriemodule dürfen nicht beschädigt sein/werden und nicht verschmutzt sein/werden.  Die Kunststoffabdeckung auf der Rückseite entfernen (siehe Abbildung 17). Abbildung 17: VARTA element Batteriemodul Tragegriff Anschluss für Batteriestrom Aktivierungstaste Komm 1 Fehler- und Warnmeldungen Komm 2 RJ11-Buchse (Kommunikation) Komm 3 RJ45-Buchse (Kommunikation)

  • Seite 70: Batteriemodule Einbauen Und Anschließen

    Sollte das Batteriemodul verschmutzt oder beschädigt sein, nehmen Sie Kontakt mit VARTA Storage auf. 8.7.3 Batteriemodule einbauen und anschließen Die Batteriemodule sind geladen. Gefahr von Sachschäden durch unkontrollierte Entladung. ACHTUNG! Die Batteriemodule müssen vor dem Einbau in den Speicherschrank ausgeschaltet sein.

  • Seite 71: Abbildung 18: Einbauposition Der Batteriemodule

    Abbildung 18: Einbauposition der Batteriemodule Änderungen vorbehalten! Stand 06/2016...

  • Seite 72: Abbildung 19: Klemmverbindungen Batteriemodul (Komm 1)

    Abbildung 19: Klemmverbindungen Batteriemodul (Komm 1) Warnmeldungen (grau) Fehlermeldungen (lila) Gefahr von Sachschäden durch vertauschte Adern für Fehler- und Warnmeldungen! Die Farbcodierung der Adern beachten! ACHTUNG! Änderungen vorbehalten! Stand 06/2016...
  • Seite 73 Leerseite Änderungen vorbehalten! Stand 06/2016...

  • Seite 74: Abbildung 20: Verbindungen - Ausbaustufe Element 3

    Ein Batteriemodul einbauen (Ausbaustufe element 3) Abbildung 20: Verbindungen – Ausbaustufe element 3 Änderungen vorbehalten! Stand 06/2016...
  • Seite 75 Ausbaustufe element 3  Das Batteriemodul im Speicherschrank platzieren (siehe Abbildung 18). Anschlüsse am Batteriemodul gemäß Abbildung 17:  Anschluss Batteriestrom: Den Stecker aufstecken und durch Verschrauben sichern.  Kommunikation 1: Die vier Kommunikationskabel in die Öffnungen des Klemmsteckers einführen.

  • Seite 76: Abbildung 21: Verbindungen - Ausbaustufe Element 6

    Zwei Batteriemodule einbauen (Ausbaustufe element 6) Abbildung 21: Verbindungen – Ausbaustufe element 6 Änderungen vorbehalten! Stand 06/2016...

  • Seite 77: Tabelle 9: Position Der Batteriemodule

    Slave Hinten im Speicherschrank Batteriemodul 2 Master Mitte im Speicherschrank Tabelle 9: Position der Batteriemodule Ausbaustufe element 6  Die Batteriemodule in den Speicherschrank stellen (siehe Abbildung 18). Anordnung nach Tabelle 9. Anschlüsse an den Batteriemodulen gemäß Abbildung 17 ...
  • Seite 78  Fixieren: Das Slave-Batteriemodul und das Master-Batteriemodul miteinander nach hinten schieben. Mit den beigefügten Schrauben an den Befestigungs- löchern der Aufnahmeschienen fixieren. Das Master-Batteriemodul an den mittleren Befestigungs- löchern fixieren. Hilfsmittel: Innensechskant-Schraubendreher Gr. 4  Funktionsbereitschaft prüfen: Drücken Sie die Aktivierungstaste ausschließlich am Master-Batteriemodul (Mitte, siehe Abbildung 21).
  • Seite 79 Leerseite Änderungen vorbehalten! Stand 06/2016...

  • Seite 80: Abbildung 22: Verbindungen - Ausbaustufe Element 9

    Drei Batteriemodule einbauen (Ausbaustufe element 9) Hinweis: Abweichende Anordnung der Batteriemodule / abweichende Verschaltung bei Nachrüstung von Ausbaustufe element 6 auf element 9. Abbildung 22: Verbindungen – Ausbaustufe element 9 Änderungen vorbehalten! Stand 06/2016...

  • Seite 81: Tabelle 10: Übersicht Von Batteriemodulen Und -Ladern

    Mitte Links Batteriemodul 3 Master Vorn Links Tabelle 10: Übersicht von Batteriemodulen und -ladern Ausbaustufe element 9  Die Batteriemodule in den Speicherschrank stellen (siehe Abbildung 18). Anordnung nach Tabelle 10 Anschlüsse an den Batteriemodulen gemäß Abbildung 17  Anschluss Batteriestrom:...
  • Seite 82  Kommunikation 2: Die Verbindung vom linken Batterielader zu Batterie- modul 1 (hinten) mittels Kommunikationskabel 2 (pink, RJ11) herstellen. Die Verbindung vom rechten Batterielader zu Batterie- modul 3 (vorn) mittels Kommunikationskabel 2 (pink, RJ11) herstellen.  Kommunikation 3: Die Verbindung vom linken Batterielader zu Batterie- modul 1 (hinten) mittels Kommunikationskabel 3 (rot, RJ45) herstellen.

  • Seite 83: Schließen Des Speicherschrankes

    WARNUNG! Nur qualifizierte und von VARTA Storage GmbH zertifizierte Elektrofachkräfte dürfen die Erstinbetriebnahme vornehmen! 8.8.1 Einschalten Für das Einschalten des VARTA element Energiespeichersystems sind folgende Schritte erforderlich:  Vergewissern Sie sich, dass das Netzwerkkabel eingesteckt ist.  Sicherung am Hausnetz einschalten.

  • Seite 84: Abbildung 23: Ein/Aus-Taste

     Speicher mit der Ein/Aus-Taste einschalten. Die Taste rastet ein. Abbildung 23: Ein/Aus-Taste Die Initialisierung kann am LED-Ring der Ein/Aus-Taste verfolgt werden (siehe dazu auch Tabelle 8):  Grünes Blinken im Sekundentakt: Systemcheck (Dauer: ca. 90 s)  Grünes Dauerlicht: Der Speicher ist bereit (Dauer: ca.

  • Seite 85: Passworteingabe

     Die Startseite des Webinterface erscheint. Sollte der Zugriff auf den Speicher nicht über das Kundennetzwerk möglich sein, kann die Verbindung mithilfe des VARTA Netzwerk- Konfigurators (NCT) hergestellt werden. Diesen können Sie nach Eingabe Ihres Benutzernamens und persönlichen Passworts downloaden unter: https://www.varta-storage.com/de/nc/b2b.html.

  • Seite 86: Seriennummern Der Batteriemodule Eingeben

     Es erscheinen weitere Reiter in der Kopfzeile. Zur vereinfachten Installation können Sie das Menü Quick Install verwenden (siehe Kapitel 8.9). 8.8.3 Seriennummern der Batteriemodule eingeben  Klicken Sie auf den Reiter Einstellungen (Pfeil).  Die Seite Einstellungen öffnet sich. ...
  • Seite 87  Geben Sie die Seriennummer(n) des installierten Batteriemoduls (Ausbaustufe element 3) bzw. der installierten Batteriemodule (Ausbaustufe element 6, Ausbaustufe element 9) ein. Die Reihenfolge der Eingabe ist beliebig.  Klicken Sie Übernehmen. Ohne Angabe der korrekten Seriennummern der Batteriemodule ist eine Inbetriebnahme des Speichers nicht möglich.
  • Seite 88  Bei Ausbaustufe element 6: An Batteriemodulen 1 und 2 (Abbildung 21)  Abbildung 21Bei Ausbaustufe element 9: An Batteriemodulen 2 und 3 (Abbildung 22) Möglichkeit 1: Am Master- und am Slave-Batteriemodul blinken die beiden linken LEDs im Wechsel grün und rot.
  • Seite 89  Überprüfen Sie, ob die Kommunikationsleitungen korrekt zugeordnet sind (Abbildung 20, Abbildung 21 oder Abbildung 22: Verbindungen – Ausbaustufe element 9 Korrigieren Sie ggf. die Verkabelung.  Drücken Sie gleichzeitig an beiden Batteriemodulen 20 s die Aktivierungstaste. Anschließend müssen alle LEDs an beiden Batteriemodulen erloschen sein.

  • Seite 90: Portalanbindung

    8.8.4 Portalanbindung  Wählen Sie in Einstellungen den Reiter Netzwerk. Standardmäßig übernimmt der Speicher die Einstellungen des Kundennetzes. Dazu ist als Werkseinstellung das Auswahlfeld neben DHCP aktivieren mit einem Haken versehen. Sollte die Verbindung nicht automatisch erfolgen, entnehmen Sie die Parameter der Anleitung des Netzwerkrouters. DNS- und Gateway-Adresse sind bei handelsüblichen DSL-Routern in der Regel identisch.

  • Seite 91: Netzparameter Na-Schutz Einstellen

    8.8.5 Netzparameter NA-Schutz einstellen Die Netzparameter des NA-Schutzes müssen auf die Anforderungen des jeweiligen Landes eingestellt werden.  Klicken Sie auf den Reiter Netzparameter.  Die Seite Netzparameter erscheint.  Ändern Sie die Einstellungen – falls erforderlich. Einstellung: Automatisch  Setzen Sie neben Automatisch einen Haken.

  • Seite 92: Reboot

    8.8.6 Reboot Nach der Änderung von Parametern ist ein Reboot erforderlich.  Schalten Sie dazu den Speicher an der Ein/Aus-Taste aus und anschließend wieder ein.  Danach sind Überprüfungen auf der Startseite und der Seite System erforderlich. 8.8.7 Überprüfungen auf der Startseite ...

  • Seite 93: Abbildung 24: Überprüfung Der Startseite Im Web-Interface

    Abbildung 24: Überprüfung der Startseite im Web-Interface Überprüfen Sie die Anzeige des Stromsensors auf realistische Werte Überprüfen Sie den Online-Status (grün = online) Klicken Sie auf den (i)-Button. Im Info-Fenster sollen keine Fehler angezeigt werden (siehe Abbildung 25) Gegebenenfalls liefert die Seite System Informationen zur Fehlerbehebung (siehe dazu Kapitel 11.2.2).

  • Seite 94: Überprüfungen Auf Der Seite „System

    Abbildung 25: Info-Fenster im Web-Interface Überprüfungen auf der Seite „System“ 8.8.8  Klicken Sie auf den Reiter System. Prüfung der Anschlüsse Nach dem Aufstellen und Anschließen des Energiespeicher- systems muss geprüft werden, ob das System auf allen drei Phasen einen Stromfluss meldet (realistische Ströme). Änderungen vorbehalten! Stand 06/2016...

  • Seite 95: Verlassen Des Passwortgeschützten Bereichs

     Ein Fehler liegt vor, wenn der Wert für den Strom (I Netz) auf allen drei Phasen zwischen +0,01 und -0,01 pendelt. Überprüfen Sie die Kabelverbindung zum Stromsensor. Hinweis: Gegebenenfalls muss das System auf allen drei Phasen mit einem großen Verbraucher belastet werden. Überprüfung Batteriemodule ...

  • Seite 96: Quick Install

    Quick Install Klicken Sie auf den Reiter Quick Install. Folgen Sie dem Assistenten Schritt für Schritt. Menü Grundeinstellungen: Geben Sie den Gerätenamen ein. Wählen Sie den Speichertyp aus. Geben Sie die Seriennummer(n) der Batteriemodule ein. Klicken Sie Weiter. Änderungen vorbehalten! Stand 06/2016...
  • Seite 97 Menü Netzwerkeinstellungen Die Netzwerkeinstellungen werden unverändert übernomen. Klicken Sie Weiter. Änderungen vorbehalten! Stand 06/2016...
  • Seite 98 Menü Netzparameter Die Netzparameter werden auf „Automatisch“ gesetzt. Wählen Sie das betreffende Land aus. Für weitere Informationen siehe Kapitel 9.4.4. Beenden Sie Quick Install mit OK und schalten Sie den Speicher an der Ein/Aus-Taste aus und anschließend wieder ein. Änderungen vorbehalten! Stand 06/2016...

  • Seite 99: Bedienung Im Passwortgeschützten Bereich

    Bedienung im passwortgeschützten Bereich Hinweis: Dieser Abschnitt richtet sich an qualifizierte und von VARTA Storage GmbH zertifizierte Elektrofachkräfte. Der passwortgeschützte Bereich Zugang zum Webinterface - Passworteingabe Der Zugang zum Webinterface ist im Abschnitt Bedienung beschrieben. Siehe dazu Kapitel 4.3.1. Einige Parameter dürfen ausschließlich von geschultem und qualifiziertem Personal geändert werden und nicht vom Betreiber!

  • Seite 100: System

    System Diese Seite liefert eine aktuelle Übersicht über die Seriennummern, den Status der Batteriemodule und Batterielader sowie über die Daten des Batteriewechselrichters. Systemfehler und Netzfehler werden in den Feldern “Fehlerliste“ und “NA-Fehlerliste“ angezeigt. Die Seriennummern der installierten Batteriemodule werden unter der Überschrift Batteriemodul-Seriennummern angezeigt.

  • Seite 101: Einstellungen

    Einstellungen Von der Seite Einstellungen aus haben Sie Zugang zu weiteren Eingabemasken.  Klicken Sie auf einen Reiter.  Geben Sie die Parameter ein oder setzen Sie einen Haken in den entsprechenden Auswahlkasten.  Bestätigen Sie Ihre Eingaben mit dem Button Übernehmen.

  • Seite 102: Grundeinstellungen

    9.4.1 Grundeinstellungen Auf dieser Seite können grundlegende Einstellungen geändert werden:  Gerätename: Eingabe bei der Erstinbetriebnahme. Es stehen maximal 20 Zeichen zur Verfügung.  Datum und Uhrzeit können hier eingegeben werden. Üblicherweise werden diese Parameter über den Zeitserver automatisch synchronisiert. ...

  • Seite 103: Netzwerk

    9.4.2 Netzwerk Standardmäßig übernimmt der Speicher die Einstellungen des Kundennetzes. Dazu ist das Auswahlfeld neben DHCP aktivieren mit einem Haken versehen.  DHCP: Mit dieser Option wird das automatische Beziehen der Parameter des Kundenetzwerkes aktiviert.  IP-Adresse: Wird automatisch ausgelesen. ...

  • Seite 104: Serviceeinstellungen

    Sollen IP-Adresse, DNS-Adresse und Gateway statisch eingerichtet werden, sind Kenntnisse über die statische Adressvergabe erforderlich. Dazu ist es z. B. erforderlich, die Netz- werkkonfiguration des Routers auszulesen. Die IP Bereiche 172.30.xxx.xxx bis 172.31.xxx.xxx dürfen nicht verwendet werden. 9.4.3 Serviceeinstellungen Folgende Parameter können auf dieser Seite eingestellt werden: ...
  • Seite 105 Luftfilterwechsel kann zurückgesetzt werden. Setzen Sie dazu einen Haken in das Auswahlfeld. Es wird vorausgesetzt, dass der Luftfilter tatsächlich getauscht oder gereinigt wird.  Stromsensor prüfen: Nach Absprache mit dem VARTA Storage Service kann die automatische Stromsensorprüfung deaktiviert werden. Änderungen vorbehalten! Stand 06/2016...

  • Seite 106: Netzparameter Na-Schutz

    9.4.4 Netzparameter NA-Schutz Die Netzparameter des NA-Schutzes für die Abschaltung müssen auf die Anforderungen des jeweiligen Landes eingestellt werden.  Automatisch: Mit dem Haken im Auswahlkasten wird festgelegt, dass die hinterlegten Einstellungen für den NA- Schutz angewendet werden. In der Drop-down-Liste kann das Land ausgewählt werden, für das die Einstellungen gelten sollen.

  • Seite 107: Tabelle 11: Standard-Einstellwerte Der Netzparameter

    Tabelle 11 enthält die Standardwerte, die für Deutschland, Österreich, Frankreich, Italien und die Niederlande hinterlegt sind. Netzparameter Land Deutschland 47,50 51,50 Österreich 47,50 51,50 Frankreich 47,50 51,50 Italien 47,50 51,50 Niederlande 47,50 51,50 Tabelle 11: Standard-Einstellwerte der Netzparameter Hinweis: Ist die Option Automatisch nicht gewählt, können auch die folgenden Parameter entsprechend den individuellen Anforderungen des Netzbetreibers eingestellt werden: ...

  • Seite 108: Blindleistungskompensation

    9.4.5 Blindleistungskompensation Werksseitig ist der Leistungsfaktor cos φ zur Kompensation der Blindleistung auf 0,95 eingestellt. Gegebenenfalls muss dieser Wert nach den Vorgaben des jeweiligen Netzbetreibers geändert werden. In der Drop-down-Liste Blindleistungsfunktion stehen zur Einstellung des cos φ die manuelle Eingabe, die Eingabe nach Q(P)-Kennlinie und die Eingabe nach Q(U)-Kennlinie zur Auswahl.

  • Seite 109: Tabelle 12: Einstellwerte Netzparameter

    Manuelle Eingabe  Blindleistungsfunktion: Wählen Sie in der Drop-down- Liste Manuelle Eingabe aus.  : Geben Sie den Leistungsfaktor cos φ Leistungsfaktor nach Tabelle 12 ein. Sollwert für cos(phi) Einstellwert Leistungsfaktor 0,95 0,96 0,97 0,98 0,99 1,00 0,99 0,98 0,97 0,96 0,95 Tabelle 12: Einstellwerte Netzparameter ...
  • Seite 110 Einstellung nach Q(P)-Kennlinie  Blindleistungsfunktion: Wählen Sie in der Drop-down- Liste die Q(P)-Kennlinie aus.  QPX1 QPX2: Geben Sie die Einstellwerte für QPX1 und QPX2 mithilfe der Zahleneingabefelder ein. Entnehmen Sie die Einstellwerte der Abbildung 26.  QPY1 QPY2: Geben Sie die Einstellwerte für QPY1 und QPY2 mithilfe der Zahleneingabefelder ein.

  • Seite 111: Abbildung 26: Q(P)-Kennlinie

    Abbildung 26: Q(P)-Kennlinie Parameter Bedeutung Anfangspunkt der Q(P)-Kennlinie auf der Leistungsachse. Der Parameter wird in % QPX1 eingegeben. Beispiel: QXP1 = 50  Die Kennlinie beginnt bei 50% der Nennleistung. Leistungsfaktor am Anfang der Q(P)-Kennlinie. Der Einstellwert ist Tabelle 12 zu entnehmen. QPY1 Normalerweise ist der Leistungsfaktor am Anfang der Kennlinie 1.
  • Seite 112  Zeitverzögerung: Geben Sie die Zeit in s ein, nach der die Blindleistung eingeregelt sein soll.  Mindestleistung: Geben Sie die Mindestleistung in % ein, bis zu der der Blindstrom nicht geregelt wird. Einstellung nach Q(U)-Kennlinie  Blindleistungsfunktion: Wählen Sie in der Drop-down- Liste Q(U)-Kennlinie aus.

  • Seite 113: Tabelle 14: Einstellung Nach Q(U)-Kennlinie

    Parameter Bedeutung Anfang des ersten Abschnitts der Q(U)-Kennlinie auf der Spannungsachse. Der Parameter wird in V QUX1 eingegeben. Beispiel: Die Kennlinie beginnt bei 190 V QUX1 hat den Wert 190. Leistungsfaktor am Anfang der Q(U)-Kennlinie. Fällt die Netzspannung unter den mit QUX1 definierten QUY1 Wert, wird die Kennlinie auf den in QUY1 eingestellten Wert begrenzt.

  • Seite 114: Abmelden

    Abbildung 27: Q(U)-Kennlinie Bei der Einstellung der Parameter muss folgende Bedingung eingehalten werden: QUX1 ≤ QUX2 < QUX3 ≤ QUX4  Zeitverzögerung: Geben Sie die Zeit in s ein, nach der die Blindleistung eingeregelt sein soll.  Mindestleistung: Geben Sie die Mindestleistung in % ein, bis zu der der Blindstrom nicht geregelt wird.

  • Seite 115: Instandhaltung

    Instandhaltungsarbeiten ausführen. Achten Sie auf Sauberkeit am Arbeitsplatz! Lose Teile sind Unfallquellen! Sachschäden durch nicht fachgerecht ausgeführte Instandhaltungsarbeiten! Sämtliche Arbeiten am VARTA element System sind von der Elektrofachkraft im Serviceheft zu ACHTUNG! dokumentieren. Für Instandhaltungsarbeiten sind ausschließlich Originalteile zu verwenden.

  • Seite 116: Umfang Der Instandhaltungsarbeiten

    Bei allen Arbeiten am VARTA element System ist die Betriebsanleitung zu beachten.  Sorgen Sie für ausreichend Montagefreiheit.  Halten Sie keine Gliedmaße in enger werdende Räume.  Schalten Sie vor allen Arbeiten die Anlage aus.  Nach allen Arbeiten sind die Anschlüsse und Verbindungen wieder sauber herzustellen und zu verschrauben.

  • Seite 117: Service- Und Instandsetzungsarbeiten

    Webinterface. Beachten Sie dazu Kapitel 9 und das Serviceheft. 11.2.1 Überprüfung des Online-Status Auf der Startseite des Webinterface zeigt das WWW-Symbol an, ob das Energiespeichersystem eine Verbindung zum VARTA Server hat (grün = online, rot = offline). Änderungen vorbehalten! Stand 06/2016...

  • Seite 118: Fehlerlisten

    Speicher an der Ein/Aus-Taste aus und wieder ein.  Lassen sich die Fehler nicht beheben informieren Sie den VARTA-Service. Bei offline betriebenen Speichern klicken Sie den Button Bericht und schicken das Protokoll dem VARTA-Service Änderungen vorbehalten! Stand 06/2016...

  • Seite 119: Softwarestand Überprüfen

    Die Aktualisierung der Software ist erforderlich, wenn das Energie- speichersystemen offline betriebenen wird oder wenn kein Vertrag „Online-Service von VARTA Storage“ abgeschlossen wurde. Das Softwareupdate kann mithilfe des VARTA Netzwerk- Konfigurators (NCT) ausgeführt werden. Dieser ist nach Eingabe Änderungen vorbehalten! Stand 06/2016...

  • Seite 120: Luftfilterwechsel: Zeit Zurücksetzen

    Benutzernamens und persönlichen Passworts im B2B-Bereich der Seite https://www.varta-storage.com als Download erhältlich. Ein Softwareupdate ist erst sinnvoll, wenn die Fehler behoben wurden, auf dem Webinterface keine Fehler mehr angezeigt werden und ein anschließender Neustart ausgeführt wurde. 11.2.5 Luftfilterwechsel: Zeit zurücksetzen Der Luftfilter muss bei jedem zweiten Service ausgetauscht werden.

  • Seite 121: Lüfter Überprüfen

    11.2.6 Lüfter überprüfen  Wählen Sie unter dem Reiter Einstellungen den Punkt Serviceeinstellungen.  Wechseln Sie unter Manuelle Lüfteransteuerung zwischen den Stufen 0 (Automatik), 1 (mittlere Stufe) und 2 (höchste Stufe).  Kontrollieren Sie, ob der Lüfter oben Luft ausbläst. Warten Sie jeweils 10 bis 15 s, bis der Lüfter eine konstante Drehzahl erreicht hat.

  • Seite 122: Überprüfen Der Systemparameter

    11.3 Überprüfen der Systemparameter Die Überprüfung der Systemparameter erfolgt über das Webinterface. Beachten Sie dazu Kapitel 9. 11.3.1 Stromsensorwerte überprüfen  Wählen Sie die Seite System.  Überprüfen Sie die Stromsensorwerte (I Netz L1, I Netz L2 und I Netz L3) auf realistische Werte: Beträgt ein Stromsensorwert ca.

  • Seite 123: Batterielader Überprüfen

    Maßnahmen bei auffälligen Stromsensorwerten:  Beträgt der Stromsensorwert einer oder mehrerer Phasen trotz Belastung 0, prüfen Sie die Verbindung zwischen Energiespeichersystem und Stromsensor.  Tauschen Sie ggf. die Verbindungsleitung (RJ12-Kabel) aus.  Überprüfen Sie, ob die Stromsensorplatine richtig verschraubt ist. 11.3.2 Batterielader überprüfen ...
  • Seite 124 Hinweis: Die einzelnen Module werden von 0 ausgehend gezählt, z. B. bei zwei Modulen von 0 bis 1. Änderungen vorbehalten! Stand 06/2016...

  • Seite 125: Service Und Instandsetzung: Schrankinnenraum

    11.4 Service und Instandsetzung: Schrankinnenraum Lebensgefahr durch elektrischen Schlag! Vor Arbeiten an elektrischen Einrichtungen Sicherungen ausschalten, gegen GEFAHR! Wiedereinschalten sichern und auf Spannungsfreiheit prüfen. Die Komponenten des Energiespeichersystems führen Strom. Lebensgefahr durch Stromschlag! GEFAHR! Vor Arbeiten am Energiespeichersystem Anlage spannungslos schalten: Anlage am der Ein/Aus-Taste ausschalten (Taste ausgerastet)! Sicherungen des Geräteanschlusses...

  • Seite 126: Öffnen Des Schrankes

    11.4.1 Öffnen des Schrankes  Zum Öffnen der Tür entfernen Sie die drei Schrauben an der linken Schrankseite. Hilfsmittel: Schraubendreher Torx 25 Abbildung 28: Tür öffnen 11.4.2 Batteriewechselrichter ausbauen  Lösen Sie am Batteriewechselrichter die beiden Schrauben M 5 x 16 (Pfeile!). Hilfsmittel: Innensechskantschlüssel Gr.

  • Seite 127: Batterielader Aus- Und Einbauen

     Ziehen Sie den Batteriewechselrichter mit beiden Händen an den Griffen heraus!  Zum Wiedereinbau die Arbeitsschritte in umgekehrter Reihenfolge ausführen. 11.4.3 Batterielader aus- und einbauen Das Batteriemodul ist elektrisch geladen! Gefahr von Sachschäden an Batterielader und Batteriemodul durch unkontrollierte ACHTUNG! Entladung.

  • Seite 128: Abbildung 30: Anschlüsse Am Batterielader - Vorderseite

    Abbildung 30: Anschlüsse am Batterielader - Vorderseite Komm 1 Fehler- und Warnmeldungen Komm 2 RJ11-Buchse (Kommunikation) Komm 3 RJ45-Buchse (Kommunikation) Batteriestrom 1 Batteriestrom 2  Drücken Sie mit einem Schraubendreher in die seitlichen Rasten des Batterieladers. Hilfsmittel: Schlitz-Schraubendreher  Ziehen Sie den Batterielader etwa bis zur Hälfte aus dem Schacht heraus.

  • Seite 129: Abbildung 31: Batterielader - Rückseite

    Abbildung 31: Batterielader – Rückseite Verbindung zum zweiten Batterielader (bei Ausbaustufe element 9) Anschluss Wechselrichter  Nehmen Sie den Batterielader mit beiden Händen aus dem Schacht heraus. Änderungen vorbehalten! Stand 06/2016...

  • Seite 130: Abbildung 32: Abschlusswiderstand Einstellen

    Abschlusswiderstand einstellen am rechten Batterielader Abbildung 32: Abschlusswiderstand einstellen Hinweis: Einstellen des Abschlusswiderstanden, nur bei Ausbaustufe element 9. Gültig nur den für rechten Batterielader  Stellen Sie den Abschlusswiderstand auf „offen“, (siehe Abbildung 32). Änderungen vorbehalten! Stand 06/2016...

  • Seite 131: Batteriemodule Aus- Und Einbauen

    Zum Wiedereinbau die Arbeitsschritte in umgekehrter Reihenfolge ausführen. Der Batterielader arretiert in der Endposition. Die Verwendung eines Schraubendrehers ist nicht erforderlich. Hinweis: Achten Sie bei der Ausbaustufe element 9 auf die Zuordnung der Batteriekabel (Unterschiedliche Farben, siehe Abbildung 22). ...

  • Seite 132: Abbildung 33: Ausbau Batteriemodul

    Sachschäden durch falsche Handhabung! Die Batteriemodule sind wartungsfrei und dürfen unter keinen Umständen geöffnet ACHTUNG! werden. Abbildung 33: Ausbau Batteriemodul Position der Befestigungsschrauben Anschluss für Batteriestrom Aktivierungstaste Komm 1 Fehler- und Warnmeldungen Komm 2 RJ11-Buchse (Kommunikation) Komm 3 2x RJ45-Buchse (Kommunikation) Änderungen vorbehalten! Stand 06/2016...
  • Seite 133  Schalten Sie das Batteriemodul an der Aktivierungstaste aus (Taste gedrückt halten, bis die LED erlischt).  Stecken Sie folgende Leitungsverbindungen aus:  Anschluss Batteriestrom  Komm 1 Fehler- und Warnmeldungen  Komm 2 (RJ11)  Komm 3 (RJ45) Hinweis: Der Anschlussstecker Batteriestrom lässt sich leichter nach dem Ausbau des Batteriemoduls abschrauben.

  • Seite 134: Luftfilter Austauschen/Reinigen

     Nach dem Einbau das Master-Batteriemodul (vorn) einschalten. Bei der Ausbaustufe element 9 zusätzlich das hinterste Batteriemodul einschalten. 11.4.5 Luftfilter austauschen/reinigen  Schrauben Sie den Filterhalter ab. Hilfsmittel: Schraubendreher Torx 25  Der Luftfilter kann entnommen werden.  Reinigen Sie den Filterbereich mit einem Tuch.

  • Seite 135: Deckel Des Speicherschrankes Demontieren

    11.4.6 Deckel des Speicherschrankes demontieren Der Deckel des Speicherschrankes ist mit acht Schrauben mit dem Speicherschrank verbunden.  Lösen Sie an der Vorderseite des geöffneten Speicherschrankes die Befestigungsschrauben (5 x). Hilfsmittel: Schraubendreher Torx 25 Abbildung 35: Schrauben Schrankdeckel – (vorne-unten) ...

  • Seite 136: Lüfter Reinigen/Austauschen

    11.4.7 Lüfter reinigen/austauschen Der Lüfter ist nach dem Ausbau des Deckels zugänglich.  Überprüfen Sie den Lüfter auf Verschmutzungen und reinigen Sie diesen ggf.  Überprüfen Sie das Lagerspiel und die Leichtgängigkeit des Lüfters von Hand. Austausch des Lüfters  Klemmen Sie den Lüfter ab (Kreis).

  • Seite 137: Abbildung 38: Plastikgehäuse Entfernen

    Vorbereiten des neuen Lüfters  Entfernen und entsorgen Sie das Plastikgehäuse. Hilfsmittel: Innensechskantschlüssel Gr. 4 Abbildung 38: Plastikgehäuse entfernen  Prüfen Sie das Lüfterrad von Hand auf festen Sitz. Abbildung 39: Lüfterrad prüfen Änderungen vorbehalten! Stand 06/2016...

  • Seite 138: Abschluss Service- Und Instandsetzungsarbeiten

     Montieren Sie den neuen Lüfter  Schließen Sie den Lüfter an.  Befestigen Sie das Kabel mit einem Kabelbinder Lose Teile/Kabel können in den Lüfter geraten. Schutzleiterverbindung wieder herstellen. Gefahr von Sachschäden. Das PE-Kabel beim Wiedereinbau des Deckels ACHTUNG! auf die Erdungsfahne stecken.

  • Seite 139: Abbildung 40: Ein/Aus-Taste Mit Led-Ring

     Schalten Sie das Master-Batteriemodul wieder ein.  Schließen und verschrauben Sie die Tür.  Überprüfen Sie, ob die Sicherungen wieder eingeschaltet sind.  Schalten Sie das Energiespeichersystem mit der Ein/Aus- Taste ein. Die Taste rastet ein.  Kontrollieren Sie, ob der LED-Ring nach dem Einschalten nacheinander: ...

  • Seite 140: Reinigung

    Sachschäden durch Wassereinwirkung! Eindringendes Wasser kann zu Sachschäden am Gerät führen, für die VARTA Storage GmbH ACHTUNG! keinerlei Haftung übernimmt. Der VARTA element Energiespeicher kann außen mit einem feuchten (nicht nassen!) Tuch gereinigt werden. Lösungsmittel dürfen nicht verwendet werden. Störungen Eventuell Lebensgefahr durch unsachgemäß...

  • Seite 141: Störungsanzeigen Auf Dem Webinterface

    12.2 Störungsanzeigen auf dem Webinterface Störungen werden auf der Seite System des Webinterface angezeigt.  Wählen Sie in der Kopfzeile den Reiter System.  Die Fehlerlisten für das Speichersystem und den NA- Schutz können ausgelesen werden. Änderungen vorbehalten! Stand 06/2016...

  • Seite 142: Demontage Und Entsorgung

    Demontage und Entsorgung Eventuell Lebensgefahr und Umweltschäden und durch unsachgemäße Demontage und Entsorgung! Nur qualifizierte und von VARTA Storage WARNUNG! GmbH zertifizierte Elektrofachkräfte dürfen Demontage und Entsorgung ausführen! 13.1 Demontage Lebensgefahr durch elektrischen Schlag! Vor Arbeiten an elektrischen Einrichtungen die...

  • Seite 143: Entsorgung

    Die Batteriemodule an der Aktivierungstaste ausschalten und vor allen anderen Komponenten ausbauen. 13.2 Entsorgung Das VARTA element System darf nicht über den Hausmüll entsorgt werden. Es sind folgende Entsorgungswege zu beachten:  Die verpackten Batteriemodule werden von VARTA Storage GmbH oder von einem von ihm beauftragten Unternehmen abgeholt.
