OptiBean /OptiBean XL

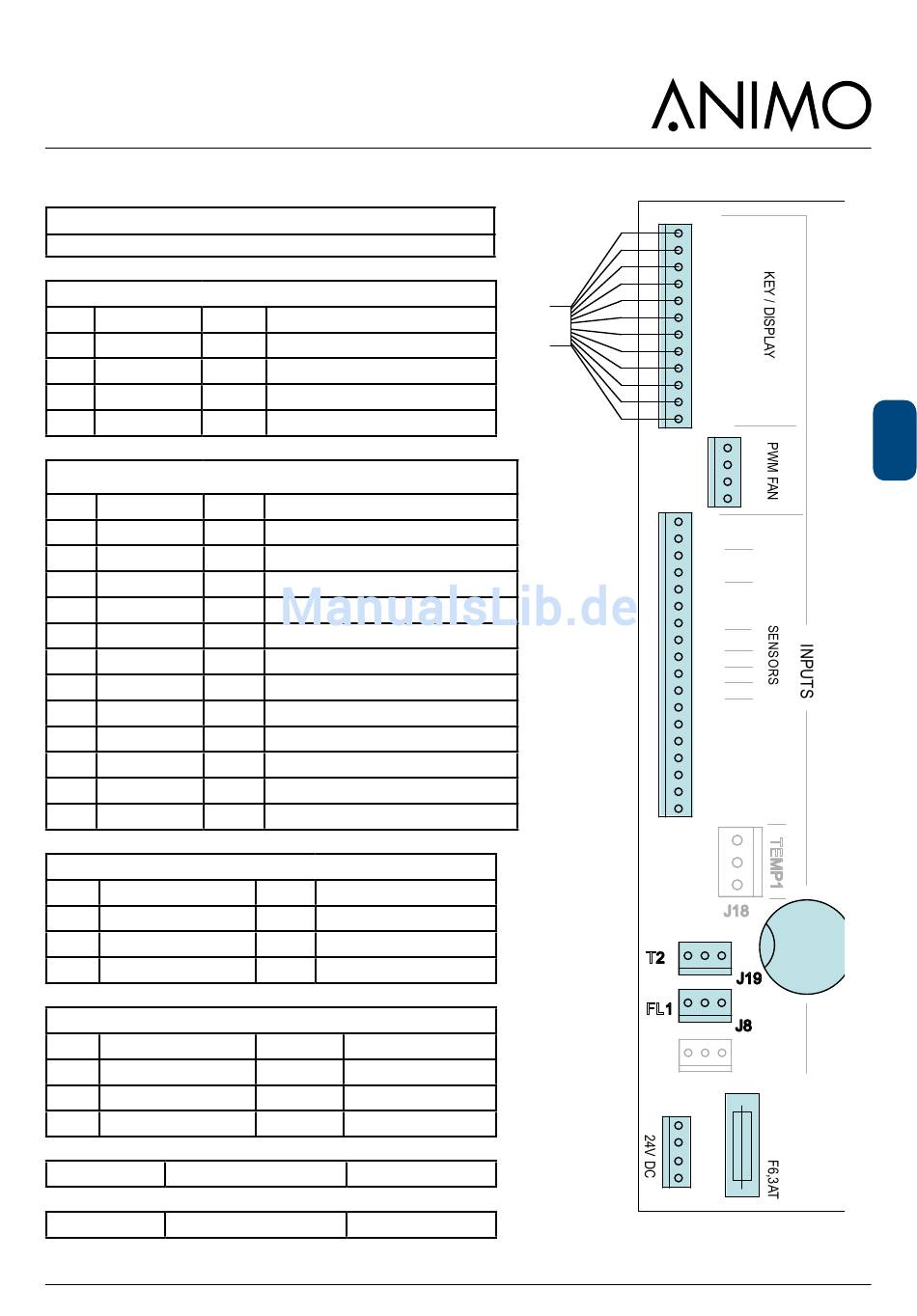

9.1.1 Eingänge Hauptplatine
Konnektor J12
Verbindungskabel zwischen Hauptplatine und Türplatine.
Konnektor J250 (PWM Ventilator)
Pin Ventilator Farbe
1 PWM Signal Schwarz
2 -
3 Plus Rot
4 Min Blau
Konnektor J7 (Eingänge)
Pin Sensor Farbe
1-2 - -
3 LB Tropfschale Gelb
4 GND Tropfschale Schwarz
5-8 - -
9 AS Abfallbehälter Rosa
10 - -
11 DS Tür 1 Orange
12-13 - -
14 IN1 Brühsystem 1 Blau
15 IN2 Brühsystem 2 Grau
16 IN3 Tür 2 Rosa
17-18 - -
Konnektor J19 / T2 ( NTC Sensor)
Pin Sensor
1 NTC-Sensor
2 -
3 NTC-Sensor
Konnektor J8 / FL1 (Flow meter)
Pin Sensor
1 Puls
2 Masse
3 Plus
Batterie B1
Lithium 3V Typ CR2032
Sicherung F3
6,3A träge
2015/09 Rev. 1.2
Bemerkungen
Bemerkungen
Abfallbehälter in Position; Kontakt geschlossen
Tür geschlossen; Kontakt geschlossen
Brühsystem in Füllposition; Kontakt 'offen'
Brühsystem in Füllposition; Kontakt 'offen'
Türschloss geschlossen; Kontakt geschlossen
Farbe Bemerkungen
Violett
-
Violett
Farbe Bemerkungen
Weiß
Erdung
Braun
Art. Nr. 02816
Art. Nr. 03391
FL2
83
1
J12
2
3
4
5
6
7
8
9
10
11
12
1
2
3
J250
4
1
+5V
2
GND
3
LB
4 GND
5
LSL
6 GND
LSH
7
8
GND
9
AS
10
BS
11
DS
12
13
14
15
16
17
18
J7
+
BATT
J9
F3
1
2
3
4
J1
DE
