3 x Bedienung

3.3 Bedienkonzept

Das Bedienkonzept der Regelung RoCon HP ist so aufgebaut,
dass häufig benötigte Einstellmöglichkeiten schnell und direkt in
der Hauptfunktionsebene (Auswahl mittels Drehschalter) zu-
gänglich sind und weniger häufig benötigte Einstellmöglichkeiten
in einer tiefer liegenden Parameterebene angeordnet sind.
9
8
7
6
5
1 Betriebsart (Abschnitt 3.4.2)
2 Raumsoll Tag (Abschnitt 3.4.3)
3 Raumsoll Nacht (Abschnitt 3.4.4)
4 WW Solltemp (Abschnitt 3.4.5)
5 WW Install (Abschnitt 3.4.6)
6 Zeitprogramm (Abschnitt 3.4.7)
7 Konfiguration (Abschnitt 3.4.8)
8 Fern-Einstellung (Abschnitt 3.4.9)
9 Info (Abschnitt 3.4.1)

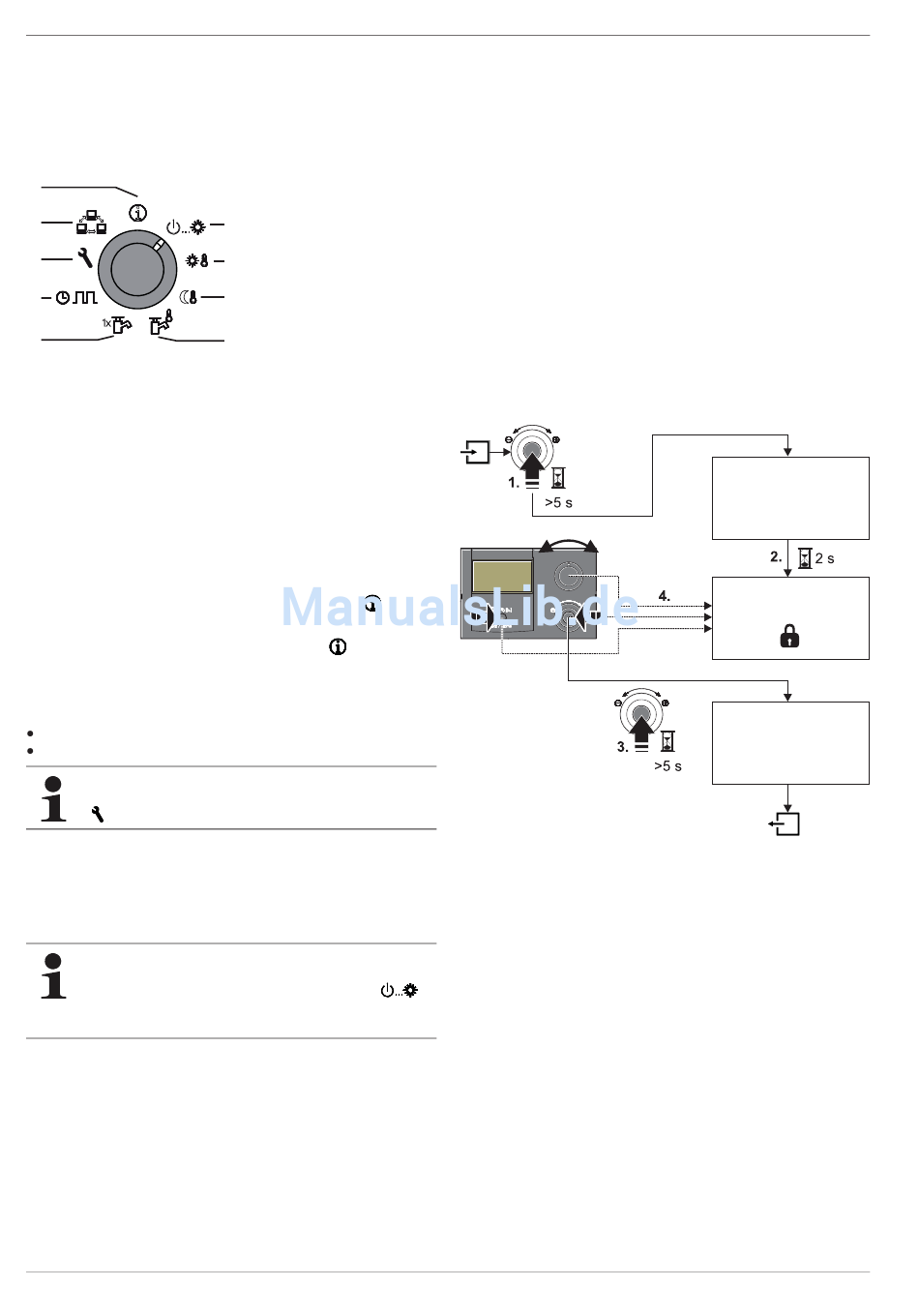

Bild 3-3 Darstellung Hauptfunktionsebene (Drehschalterposition)
Bestimmte Funktionen und Parameter sind durch Zugriffsrechte
beschränkt und können nur vom Heizungsfachmann eingestellt
werden (siehe Abschnitt 3.6.1).
Im Normalbetrieb sollte der Drehschalter in Stellung
Nach dem Einschalten und erfolgter Initialisierung wird automa-
tisch auf dem Display bei Drehschalterstellung
anzeige dargestellt.
Bei der ersten Inbetriebnahme wird zunächst die Einstellung zur
Sprachauswahl angezeigt.
Sprache mit dem Drehtaster auswählen.
Änderung mit kurzem Druck auf den Drehtaster bestätigen.
Anpassungen an die spezielle Anlagenkonfiguration er-
folgen in der Drehschalterstellung "Konfiguration"
(siehe Abschnitt 3.4.8).
Wird die Anlage eingeschaltet, regelt sie vollautomatisch anhand
der, in der Regelung RoCon HP eingestellten Vorgaben den
Betrieb der
– Raumheizung, Raumkühlung und die
– sanitärseitige Warmwasserbereitung.
Unabhängig von der Stellung des Drehschalters ar-
beitet die ROTEX HPSU compact nach der Betriebsart,
welche in der Schalterstellung "Betriebsart"
eingestellt oder welche durch ein Sonderprogramm ak-
tiviert wurde.
Stellt der Benutzer einen Wert manuell ein, bleibt diese Ein-
stellung so lang aktiv, bis der Benutzer sie ändert oder bis das
Schaltzeitprogramm eine andere Betriebsweise erzwingt.
8
1
2
3
4
sein.
die Standard-
Die Betriebsarten können durch Zusatzfunktionen beeinflusst
werden:
– Interlink-Funktion
– Witterungsgeführte Sollwertregelung
– Schaltzeitprogramm
– Einstellung des Temperatursollwerts
– Raumregler
– Flüsterbetrieb
– Signal des Brennersperrkontakts (z. B. Solaranlage)
– SMART GRID - Signal
– EVU (Niedertarif) - Signal
– Estrich-Funktion
Tastensperre
Das Bedienfeld der RoCon HP lässt sich gegen versehentliche
Betätigung sperren (siehe Bild 3-4).
Die Entsperrung erfolgt in gleicher Weise.
Voraussetzung für diese Funktion ist, dass in der Ebene "Instal-
lation" der Parameter [Funkt Tastensperre] auf "Ein" gestellt ist
(siehe Kapitel 5.2.1, Tab. 5-1).
Bild 3-4 Tastensperre aktivieren und deaktivieren
Funkt Tastensperre
Ein
Funkt Tastensperre
Funkt Tastensperre
Aus
FA ROTEX RoCon HP - 04/2014
