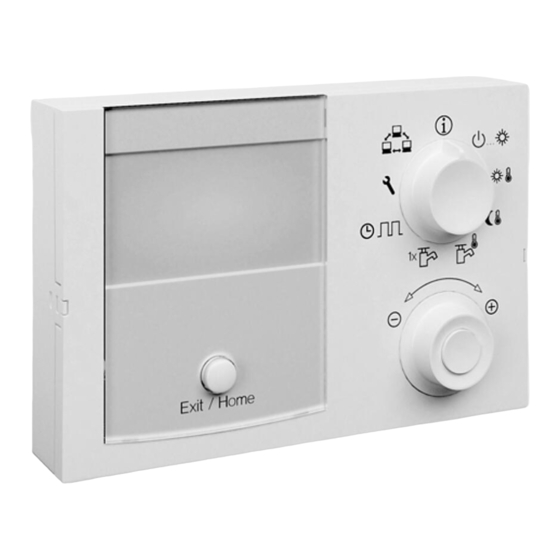

Rotex RoCon HP Regelungsanleitung
Für den fachbetrieb,
elektronische regelung für die wärmepumpen :
hpsu compact 304
hpsu compact 308
hpsu compact 508
hpsu compact 516
Vorschau ausblenden
Andere Handbücher für RoCon HP:
- Betriebsanleitung (64 Seiten) ,
- Betriebsanleitung (52 Seiten)
Verwandte Anleitungen für Rotex RoCon HP
Inhaltszusammenfassung für Rotex RoCon HP
- Seite 1 Für den Fachbetrieb ROTEX RoCon HP Regelungsanleitung Elektronische Regelung für Wärmepumpen Für die Typen HPSU compact 304 HPSU compact 308 HPSU compact 508 HPSU compact 516 DE, AT, CH Ausgabe 03/2013...
-
Seite 2: Inhaltsverzeichnis
Stichwortverzeichnis....36 Notizen ......37 FA ROTEX RoCon HP - 03/2013... -
Seite 3: Sicherheit
Die Anleitungen sind im Lieferumfang der jeweiligen Geräte enthalten. 1.3 Gefahren vermeiden 1.2 Warnhinweise und Symbolerklärung Die ROTEX HPSU compact ist nach dem Stand der Technik und den anerkannten technischen Regeln gebaut. Dennoch können Bedeutung der Warnhinweise bei unsachgemäßer Verwendung Gefahren für Leib und Leben In dieser Anleitung sind die Warnhinweise entsprechend der von Personen sowie Sachbeschädigungen entstehen. -
Seite 4: Hinweise Zur Betriebssicherheit
1.5.1 Vor dem Arbeiten am hydraulischen System ie ROTEX HPSU compact: erst nach Abschluss aller Installations- und Anschlussar- Arbeiten an der ROTEX HPSU compact (wie z. B. die beiten betreiben. Aufstellung, der Anschluss und die erste Inbetriebnahme) nur nur mit vollständig befülltem Speicherbehälter (Füllstandsan- durch Personen, die autorisiert sind und zu der jeweiligen zeige) und Heizkreislauf betreiben. -
Seite 5: Allgemeines
– Parameter [Leistung EHS WW] = 9000 W stel- len. Anzeige Datum Status Heizkreis Status Kältemittelverdichter Aktuelle Außentemperatur Anzeige Fachmann-Login Aktives Heizprogramm Anzeige Uhrzeit Status Warmwasserberei- Aktuelle Vorlauftemperatur tung (Heizkreis) Aktuelle Speichertemperatur Bild 2-2 Display der Regelung FA ROTEX RoCon HP - 03/2013... -
Seite 6: Bedienelemente
Einstellwerte angewählt, verändert und mit kurzem Tastendruck diese Änderungen übernommen werden. Aktion Resultat Drehen Nach rechts (+): zunehmende Verstellung Nach links (–): abnehmende Verstellung Antippen Auswahl bestätigen, übernehmen, ausführen. Tab. 2-2 Funktionen des Drehtasters FA ROTEX RoCon HP - 03/2013... -
Seite 7: Grundeinstellungen
Weiterführende Erklärungen und mögliche Einstellwerte zu dieser Drehschalterstel- lung finden Sie in Kapitel 3.2. Betrieb. Das System erkennt diesen Zustand automatisch und nimmt den Abtaubetrieb auf. Nach spätestens 8 min schaltet sich das System in den Normalbetrieb zurück. FA ROTEX RoCon HP - 03/2013... -
Seite 8: Len, Sommer, Automatik 1, Automatik 2
Änderung wurde übernommen. Rücksprung auf vorherige Anzeige. Ein angeschlossener Außentemperaturfühler (witterungsge- Weiterführende Erklärungen und mögliche Einstellwerte zu dieser Drehschalterstel- führte Regelung) oder eine angeschlossenen Raumstation lung finden Sie in Kapitel 3.6. beeinflussen ebenfalls die Solltemperaturreglung. FA ROTEX RoCon HP - 03/2013... -
Seite 9: Temperatureinstellung Warmwasserbetrieb
Zeitprogramme die Heizkreistemperaturen nach den – [WW Programm 1] vorgegebenen Schaltzyklen. Die Schaltzyklen sind unter- – [WW Programm 2] schiedlich in Zeitblöcken abgespeichert. In den Schaltzyklen wird die Heizanlage differenziert nach Tag und Absenkbetrieb geregelt. FA ROTEX RoCon HP - 03/2013... -
Seite 10: Sonderfunktionen
Bild 2-7 Login Heizungsfachmann schalterstellung abhängig. Bedientaste mindestens 5 s drücken. Menü "Sonderebene" wird angezeigt. Mit dem Drehtaster das zu startende Programm anwählen. Auswahl mit kurzem Druck auf den Drehtaster bestätigen. Das gewählte Programm startet. FA ROTEX RoCon HP - 03/2013... -
Seite 11: Heizkurve
– Heizkörper und System 70: 1,4 bis 1,6 (Werksein- stellung 1,5). – Fußbodenheizung: 0,5 bis 0,9 (Werkseinstellung 1,0). Außentemperatur Vorlauftemperatur Wärmeerzeuger Raumtemperatur-Sollwert Bild 2-9 Heizkurven Weiterführende Erklärungen und mögliche Einstellwerte zu dieser Funktion finden Sie in Kapitel 3.2. FA ROTEX RoCon HP - 03/2013... -
Seite 12: Wetterabhängige Sollwertregulierung
Die Regelung bietet die Möglichkeit von Resets in 3 unterschied- Ist zusätzlich die Raumstation (RoCon U1, 15 70 34) an die lichen Ebenen und erspart damit die komplette Neukonfiguration ROTEX HPSU compact angeschlossen regelt die RoCon HP die aller Parameter. Solltemperaturen witterungs- und raumtemperaturgeführt. Drehschalter in Stellung "Konfiguration"... -
Seite 13: Flüsterbetrieb
Erliegen. Eine Beschleunigung des Austrocknungsvor- Anzeige. gangs kann durch den Betrieb der Fußbodenheizung (Belegreif- heizen) oder Maßnahmen wie das mechanische Trocknen Weiterführende Erklärungen und mögliche Einstellwerte zu dieser Funktion finden Sie in Kapitel 3.2. erreicht werden. FA ROTEX RoCon HP - 03/2013... -
Seite 14: Sensortest
Weiterführende Erklärungen und mögliche Einstellwerte zu dieser Funktion finden Sie in Kapitel 3.2. 2.4.10 Fernsteuerung, Netzwerkfunktion Die Regelung RoCon HP kann im Datenbusverbund mit anderen RoCon Regelungen oder mit der Raumstation (RoCon U1, 15 70 34) kommunizieren und sich fernsteuern lassen. -
Seite 15: Benutzerspezifische Einstellungen
WW Programm 1 Schaltzyklus 1 Schaltzyklus 2 Schaltzyklus 3 Zeitraum Zeitraum Zeitraum [T-WW 1 Soll]: °C [T-WW 2 Soll]: °C [T-WW 3 Soll]: °C Temperatureinstellung Temperatureinstellung Temperatureinstellung Tab. 2-7 Individuelle Einstellungen des Warmwasser-Schaltzeitenprogramms 1 FA ROTEX RoCon HP - 03/2013... -
Seite 16: Parameter
Tragen Sie in der nachfolgenden Tabelle und im Betriebs- handbuch des Heizgeräts die von Ihnen vorgenommenen Parameteränderungen ein. Drehschalter- Parametere- Parameter Alter Wert Neuer Wert Datum Bemerkungen stellung bene Tab. 2-10 Individuelle Änderungen in der Parameterebene durch den Benutzer oder Heizungsfachmann FA ROTEX RoCon HP - 03/2013... -
Seite 17: Parametereinstellungen
2: 6 kW 3: 8 kW 4: 11 kW 5: 14 kW 6: 16 kW Innengerät Typ Wärmepumpeninnengerät 0 - 4 0: Bisher keine Inbetriebnahme erfolgt. 1: 304 2: 308 3: 508 4: 516 FA ROTEX RoCon HP - 03/2013... - Seite 18 0 - 1 welche mit dem Temperatursensor des Durchflusssensors erfasst wird. 0: Deaktiviert; 1: Aktiviert Konfig Druck Parameter zum Konfigurieren des Sensors zur Erfassung des Wasserdrucks der 0 - 1 Anlage. 0: Deaktiviert; 1: Aktiviert FA ROTEX RoCon HP - 03/2013...
- Seite 19 Temperaturspreizung Modulationsobergrenze für Heizungsbetrieb 2 - 20 Spreizung Mod WW Temperaturspreizung Modulationsobergrenze für Warmwasserbetrieb 2 - 20 VerzZeitPumpe Abfallverzögerung der integrierten Umwälzpumpe zur Minimierung von Relais- 10 - 600 s 300 s 10 s spielen. FA ROTEX RoCon HP - 03/2013...
- Seite 20 Es kann für eine Dauer von maximal 28 Tagen separat für jeden Tag eine eigene Vorlaufsolltemperatur eingestellt werden. Das Ende des Estrichprogramms wird durch den 1. Tag mit der Sollwerteinstellung „- - - -„ definiert. FA ROTEX RoCon HP - 03/2013...
- Seite 21 Mit diesem Parameter kann eine Parallelverschiebung der eingestellten Kühlkenn- -5 - 5 °C 0 °C linie vorgenommen werden (Bedingung: Betriebsart Kühlen). Parameter Reset Einstellwert zum Zurücksetzen aller Parameter dieser Unterebene auf den jeweili- 0 - 1 gen Standardwert. 0: Aus; 1: Ein FA ROTEX RoCon HP - 03/2013...
-
Seite 22: Drehschalterstellung: Ww Installation
Wartezeit EHS Verzögerungszeit, ab wann die Reserveheizung die Wärmepumpe bei einer 20 - 95 min 50 min 1 min TDHW Warmwasserladung unterstützen darf. Tab. 3-2 Parameter in Drehschalterstellung "WW Installation" FA ROTEX RoCon HP - 03/2013... -
Seite 23: Drehschalterstellung: Betriebsart
Eingestellt wird der Sollwert der Warmwassertemperatur in °C mit einer Nachkom- 10 - 70 °C 48 °C 0,5 K mastelle, welche für den 3. Schaltzeitprogrammblock der Zeitprogramme Automa- tik 1 und Automatik 2 gilt. Tab. 3-6 Parameter in Drehschalterstellung "WW Solltemp" FA ROTEX RoCon HP - 03/2013... -
Seite 24: Drehschalterstellung: Zeitprogramm
Die Eingabe ist für jeden einzelnen Wochentag separat möglich. Ebenfalls können die Blöcke von Montag bis Freitag, Samstag bis Sonntag und Montag bis Sonntag parametriert werden. Tab. 3-7 Parameter in Drehschalterstellung "Zeitprogramm" FA ROTEX RoCon HP - 03/2013... -
Seite 25: Drehschalterstellung: Information
Angezeigt werden die Softwarenummer und die Version Regelungsplatine. SW Nr. RTX RT Angezeigt werden die Softwarenummer und die Version der Modbusplatine. Mischer Position Angezeigt wird die aktuelle Position des 3UV1 Mischers in %. Tab. 3-8 Parameter in Drehschalterstellung "Information" FA ROTEX RoCon HP - 03/2013... -
Seite 26: Drehschalterstellung: Grundkonfiguration
Dies geschieht durch die Schalterstellung Stand-by. Es gibt jedoch Bedingungen, unter denen die Regelung den Fehler-Reset nicht ak- zeptiert. Zurück Dieser Parameter dient lediglich zum Verlassen der Sonderebene. Tab. 3-10 Parameter in der Ebene "Sonderfunktion" FA ROTEX RoCon HP - 03/2013... -
Seite 27: Fehler Und Störungen
Stelle (Nr. 01). Alle anderen vorangegangenen Störmeldungen werden bei jedem neuen Eintrag in der Position nach hinten geschoben. Die 8. Fehlermeldung wird bei Eintreffen einer neuen Fehlermeldung gelöscht. Die Fehlerabfrage ist im Abschnitt 4.1.1 beschrieben. FA ROTEX RoCon HP - 03/2013... - Seite 28 Art des am Installationsort vorhan- zusammen. denen Niedertarif-Netzanschlusses entsprechen. Der Parameter [SMART GRID] ist aktiv und die Anschlüsse sind falsch gesetzt. Das Elektrizitätsversorgungsunternehmen Auf erneutes Niedertarifsignal warten, welches die hat das Niedertarifsignal ausgesendet. Stromversorgung wieder zuschaltet. FA ROTEX RoCon HP - 03/2013...
- Seite 29 Netzversorgung des elektrischen Zuheizers prüfen. Thermoschutzschalter des elektrischen Zuheizers hat ausgelöst. Optional: Backup-Heater (BUH) nicht zuge- Überhitzungssicherung des elektrischen Zuheizers schaltet. defekt. Bei installiertem Backup-Heater (BUH): Parameter [Funktion EHS] und [Leistung EHS WW] überprüfen überprüfen. FA ROTEX RoCon HP - 03/2013...
- Seite 30 Prüfen, ob das Manometer ordnungsgemäß funktio- Wasserdruck am Pumpeneinlass zu gering. niert (Anschluss eines externen Manometers). Prüfen, ob das Ausdehnungsgefäß nicht defekt ist und der Vordruck korrekt eingestellt wurde (siehe Installa- tionsanleitung). FA ROTEX RoCon HP - 03/2013...
-
Seite 31: Fehlercodes
9006 tur an der HPSU compact – Bei installiertem Backup-Heater: STB im Backup-Heater >65 °C >65 °C (BUH) ausgelöst. IG Hauptplatine Leiterplatte A1P HPSU 9007 Störmeldung. ROTEX Heizungsfachmann kontaktieren. defekt compact Kältemitteltempe- 9008 ratur FA ROTEX RoCon HP - 03/2013... - Seite 32 Temperaturfühler Ansaug- 9026 rohrfühler rohr Störmeldung. ROTEX Heizungsfachmann kontaktieren. Aircoil-Fühler 9027 Aircoil-Temperaturfühler Defrost Aircoil-Fühler 9028 Aircoil-Temperaturfühler Temp. Temperaturfühler der Flüssigkeitsleitung im Wärmepumpenau- Fehler Kältefühler Temperaturfühler Flüssig- 9029 ßengerät (RRLQ) defekt. ROTEX Heizungsfachmann kontaktie- keitsleitung ren. FA ROTEX RoCon HP - 03/2013...
- Seite 33 Wasserdruck Heizungs- W8007 — — Wasserdruck hat zulässigen Maximalwert überschritten. netz zu hoch Tab. 4-2 Fehlercodes an der Regelung der HPSU compact Maximales Anzugdrehmoment von 10 Nm für: T beachten. V, BH1 V, BH2 FA ROTEX RoCon HP - 03/2013...
-
Seite 34: Konfiguration Dip-Schalter
Unterbrechung der Spannungsversorgung erkannt. Bild 4-3 Einstellung DIP-Schalter SS2 DIP- Bezeichnung Einstellung Schalter Nicht verändern. – –* Warmwasserbereitung Ein* Raumthermostat / Pum- Aus* pendauerlauf Nicht verändern. – –* Tab. 4-3 DIP-Schaltereinstellungen (* = Werkseinstellung) FA ROTEX RoCon HP - 03/2013... -
Seite 35: Glossar
Aus dem Messwert für die Außentemperatur und einer definierten Heizkurve wird die passende gulierung Vorlauftemperatur ermittelt, welche als Sollwert für die Temperaturregelung im Heizgerät dient. Schaltzeitenprogramm Programm zur Einstellung von Zeiten an der Regelung, um regelmäßige Heiz-, Absenk- und Warmwasserphasen festzulegen. FA ROTEX RoCon HP - 03/2013... -
Seite 36: Stichwortverzeichnis
Legionellenschutz ... 12 Mitgeltende Dokumente ..3 Netzwerkfunktion ....14 FA ROTEX RoCon HP - 03/2013... -
Seite 37: Notizen
Notizen Notizen FA ROTEX RoCon HP - 03/2013... - Seite 38 Notizen FA ROTEX RoCon HP - 03/2013...
- Seite 39 Notizen FA ROTEX RoCon HP - 03/2013...
