3 x Bedienung

3.6.2 Heizkurve

Vorsicht - Überhitzungsgefahr bei
Fußbodenheizungen!
Im Störfall oder bei Handbetrieb könnte durch Überhit-
zung die Fußbodenheizungsanlage, der Estrich bzw.
der Fußbodenaufbau beschädigt werden.
Vor Erstinbetriebnahme die Maximaltemperatur-
begrenzung in der Regelung RoCon HP
(Parameter [Max Temp Heizung]) die maximal
zulässige Anlagentemperatur (Parameter [Max T-
Vorlauf]) einstellen.
Mit der Heizkurve wird die Vorlauftemperatur abhängig von der
jeweiligen Außentemperatur an die Gebäudebeschaffenheit an-
gepasst (witterungsgeführte Vorlauftemperaturregelung siehe
Abschnitt 3.6.4). Die Steilheit der Heizkurve beschreibt allgemein
das Verhältnis von Vorlauftemperaturänderung zu Außentempe-
raturänderung.
Die Heizkurve gilt innerhalb der Grenzen für Minimal- und Maxi-
maltemperatur, die für den jeweiligen Heizkreis eingestellt
wurden. Zwischen der gemessenen Raumtemperatur im Aufent-
haltsbereich und der jeweils gewünschten Raumtemperatur
können Abweichungen auftreten, die sich durch den Einbau
eines Raumthermostats oder einer Raumregler minimieren
lassen.
Die Regelung ist werksseitig so eingestellt, dass sich die Heiz-
kurve beim Betrieb nicht selbstständig anpasst.
Die automatische Heizkurvenanpassung kann aktiviert
werden (Parameter [Heizk Adaption]), wenn der Raumregler
(RoCon U1, 15 70 34) angeschlossen ist (siehe
Abschnitt 3.6.4).
Startbedingungen für die automatische Heizkurvenanpassung:
– Außentemperatur < 8 °C
– Betriebsart ist Automatik (I oder II)
– Dauer der Absenkphase mindestens 6 h
Ist keine automatische Heizkurvenanpassung aktiviert, kann
die Heizkurve manuell durch Verstellen des Parameters [Heiz-
kurve]) eingestellt werden.
Heizkurve manuell anpassen
Nehmen Sie Korrekturen der eingestellten Werte erst
nach 1-2 Tagen und nur in kleineren Schritten vor.
Fremdwärmequellen deaktivieren (z. B.
Kaminöfen, direkte Sonneneinstrahlung, geöffnete
Fenster).
Vorhandene Heizkörperthermostatventile oder
Stellantriebe vollständig öffnen.
Betriebsart "Heizen" aktivieren.
Anhaltswerte für die Einstellung sind:
– Heizkörper und System 70: 1,4 bis 1,6.
– Fußbodenheizung: 0,5 bis 0,9.
18
Konfiguration
Installation
Anlagenkonfiguration
Konfiguration
Anlagenkonfiguration
HZK Konfig
WW Konfig
HZK Konfig
HK Funktion
T-Frostschutz

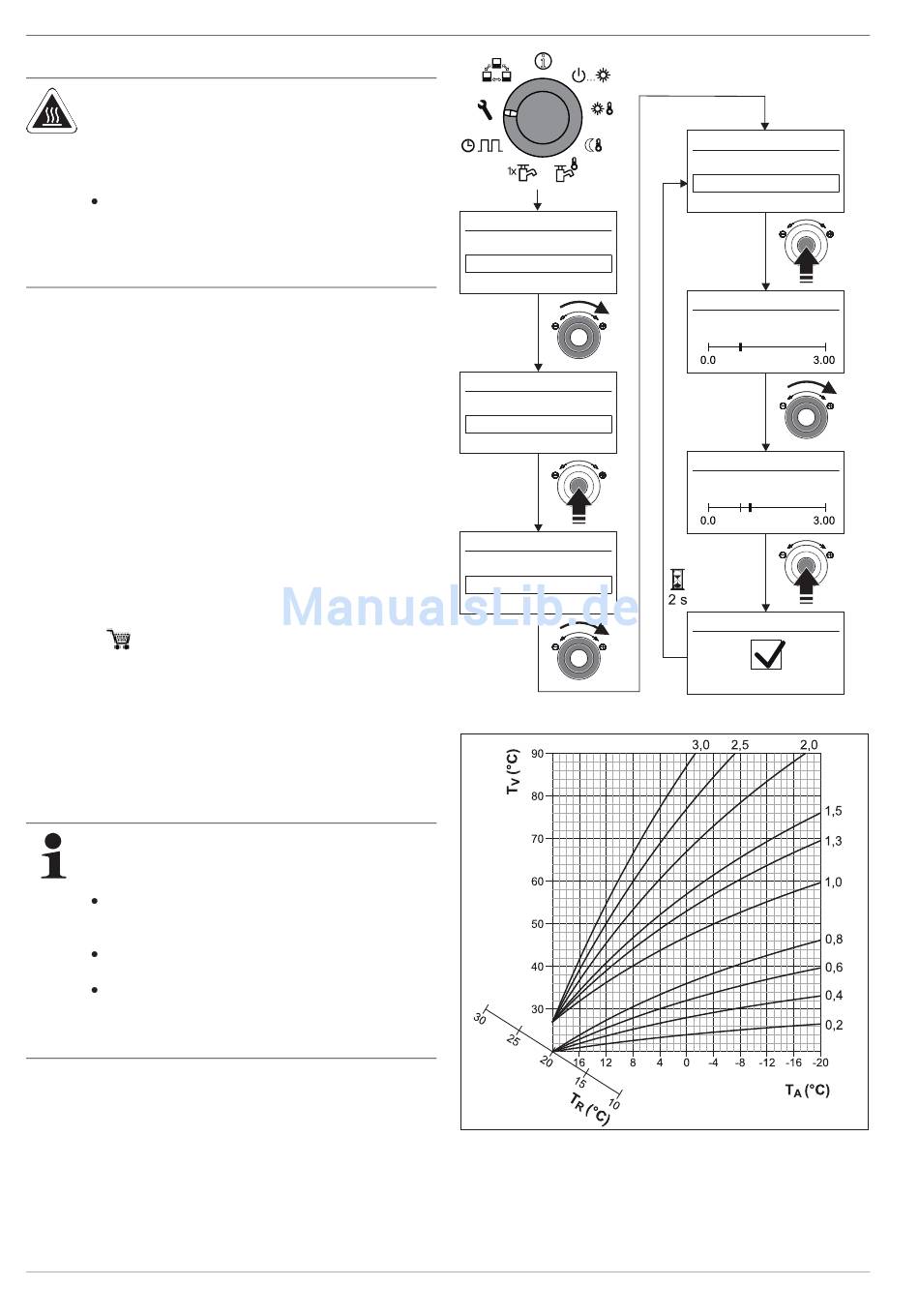

Bild 3-13 Manuelle Einstellung der Heizkurve
T Außentemperatur
A
T Raumtemperatur-Sollwert
R
Bild 3-14 Heizkurven
Weiterführende Erklärungen und mögliche Einstellwerte zu dieser Funktion finden
Sie in Kapitel 5.2.
HZK Konfig
Heizkurve
Raumeinfluss
Heizkurve
0.50
Heizkurve
0.80
Heizkurve
T Vorlauftemperatur
V
