8. DMX-Anschluss

Es können max. 16 GM215 LED-Effektstrahler in einer DMX-Kette (Master/Slave) betrieben wer-
den, da ansonsten der Controller überlastet wird.
Um mögliche Störeinflüsse zu vermeiden, sollte die DMX-Kette so kurz wie möglich gehalten
werden.
Bei der Verwendung von XLR-Mikrofonkabeln kann es zu Störungen bei der DMX-Signalüber-
tragung kommen. Bitte verwenden Sie in diesem Fall spezielle DMX-Hochfrequenzleitungen.
Verwenden Sie keine beschädigten DMX-Leitungen. Verwenden Sie keine Y-Verzweiger. Die
Geräte müssen in Reihe (daisy chain) direkt hintereinander verbunden sein.
a) Anschluss eines DMX-Controllers
Das Gerät ist ausschließlich zum Anschluss an DMX-Controller mit DMX-512-Protokoll vorge-
sehen.
• Verbinden Sie den DMX-Eingang DMX IN mit dem Ausgang des DMX-Controllers.
• Verwenden Sie hierzu eine geschirmte XLR-Leitung. Der Controller muss über 4 freie Steuerkanäle ver-
fügen.

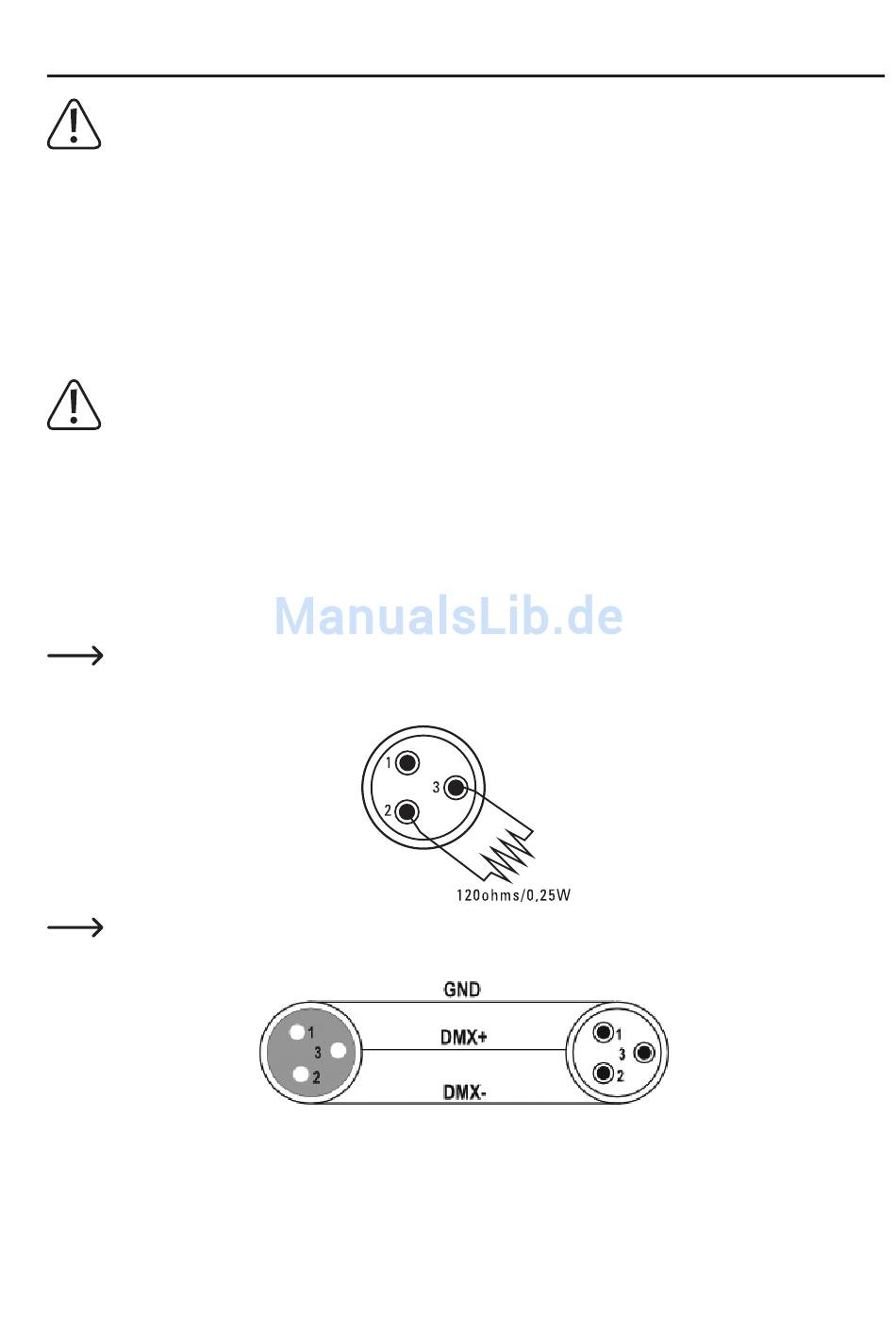

• Verbinden Sie den DMX-Ausgang DMX OUT mit dem DMX-Eingang des nachfolgenden Gerätes. Sollte
der Lichteffekt das letzte oder einzige Gerät in der DMX-Kette sein, so stecken Sie hier einen Stecker mit
einem 120 Ohm/0,25 W-Abschlusswiderstand (zwischen Pin2 und Pin3) ein. Stecker mit entsprechenden
Abschlusswiderstand sind im Fachhandel erhältlich.
Verbinden Sie niemals die Masseleitung GND mit der Gehäusemasse des Lichteffekts, da es
ansonsten zu Störungen in der Signalübertragung, verursacht durch Masseschleifen, kommen
kann.
Manche Hersteller verwenden für den DMX-Anschluss 5-polige DMX-Datenleitungen/Ein-/Aus-
gänge. Verwenden Sie hier geeignete Adapterkabel.
Pinbelegung des 3-poligen DMX-Anschlusses: Pin1 = GND / Pin2 = (-) / Pin3 = (+).
Pinbelegung des 5-poligen DMX-Anschlusses: Pin1 = GND / Pin2 = (-) / Pin3 = (+) /
PIN 4 und 5 sind nicht belegt.
