• Der Lichteffekt kann aufgestellt oder mit dem beiliegenden Montagebügel montiert werden.
• Wenn Sie das Gerät nicht aufstellen, sondern an einem geeigneten Traversensystem montieren wollen,
befestigen Sie den Lichteffekt mit dem beiliegenden Montagebügel und einer geeigneten Traversen-
klemme, die separat erhältlich ist.
• Montieren Sie hierzu den Montagebügel mit den beiden Schrauben an der Bodenplatte und befestigen
Sie den Lichteffekt mit Hilfe einer geeigneten Traversenklemme am Traversensystem. Verwenden Sie
ausschließlich Montagematerial, das für die Montageart geeignet ist und die Last des Lichteffekts tra-
gen kann.
• Die Montage darf niemals freischwingend erfolgen.
• Sichern Sie die Montage mit einem geeigneten Sicherheitsfangseil oder einem Fangnetz zusätzlich ab.
Das Sicherheitsfangseil bzw. das Fangnetz muss unabhängig von der Hauptbefestigung den Lichteffekt
im Falle eines Fehlers an der Hauptaufhängung halten können.
• Achten Sie darauf, dass sich der Projektorkopf des Lichteffekts frei bewegen kann, er darf nirgendwo
anstoßen oder blockiert werden können.
9. DMX-Anschluss
Es können max. 32 Geräte in einer DMX-Kette betrieben werden, da ansonsten der Controller
überlastet wird.
Die maximale Gesamtlänge der DMX-Kette sollte 500 m nicht überschreiten.
Bei der Verwendung von XLR-Mikrofonkabeln kann es zu Störungen bei der DMX-Signalüber-
tragung kommen. Bitte verwenden Sie in diesem Fall spezielle DMX-Hochfrequenzleitungen.
a) Anschluss eines DMX-Controllers
Das Gerät ist ausschließlich zum Anschluss an DMX-Controller mit DMX-512-Protokoll vorge-
sehen.
• Verbinden Sie den Anschluss DMX IN mit dem Ausgang des DMX-Controllers.
• Verwenden Sie hierzu eine geschirmte XLR-Leitung. Der Controller muss je nach DMX-Betriebsart über
4 oder 12 freie Steuerkanäle verfügen.
• Verbinden Sie den Anschluss DMX OUT mit dem DMX-Eingang des nachfolgenden Gerätes.

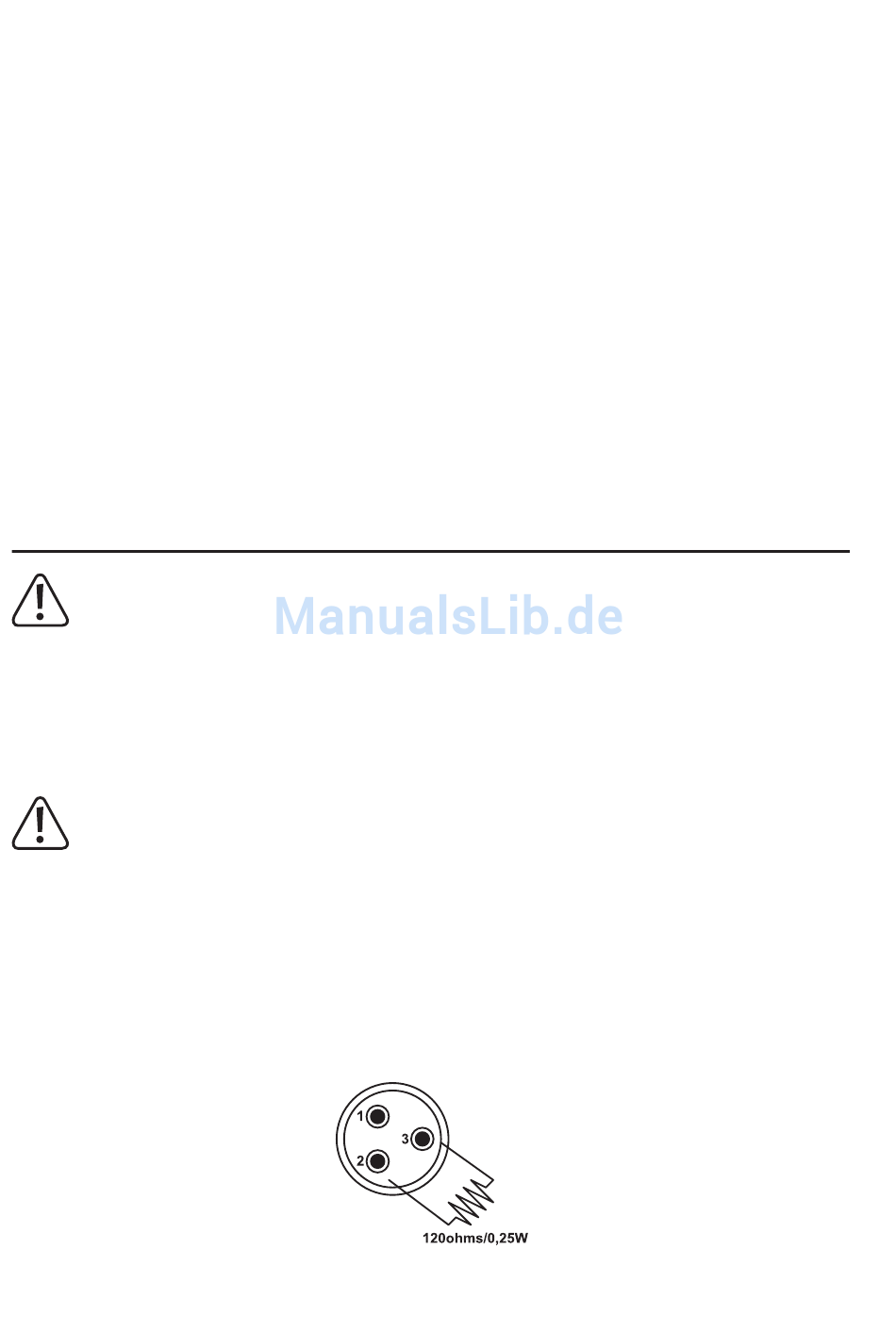

• Sollte der Lichteffekt das letzte oder einzige Gerät in der DMX-Kette sein, so stecken Sie in den An-
schluss DMX OUT einen Stecker mit einem 120 Ohm/0,25 W-Abschlusswiderstand (zwischen Pin2 und
Pin3) ein.
9
