Willkommen an Bord!
Richtige Pflege und Wartung sind besonders wichtig, um die optimale Leistung und Wirtschaftlichkeit des
Mercury Produkts zu gewährleisten. Die beiliegende Eigner‑Registrierungskarte stellt den störungsfreien
Spaß mit der Familie sicher. Für nähere Einzelheiten über die Garantiedeckung könen Sie in Ihrem Betriebs‑
und Wartungshandbuch nachschlagen.
Einzelheiten über Ihren nächstgelegenen Händler finden Sie auf www.marinepower.com , wo Landkarten und
Kontaktinformationen angezeigt werden.
Ist Ihr Motor ordnungsgemäß registriert, um die Garantiedeckung zu gewährleisten? Bitte auf
www.marinepower.com nachsehen. Ggf. mit dem örtlichen Händler in Verbindung setzen.
Konformitätserklärung
Das Seriennummernschild des Außenborders enthält in der linken unteren Ecke entweder nur das
CE‑Zeichen oder das CE‑Zeichen zusammen mit der Nummber einer benannten Stelle. Dieser von Mercury
Marine, Fond du Lac, Wisconsin, USA oder Marine Power Europe Inc., Park Industriel, de Petit‑Rechain,
Belgien hergestellte Außenborder erfüllt die Anforderungen folgender Richtlinien durch Übereinstimmung mit
den entsprechenden Normen mit den entsprechenden Änderungen:
Wenn das CE‑Zeichen die Nummber einer benannten Stelle enthält, gilt die folgende Freizeitboot‑Richtlinie:
Freizeitboot‑Richtlinie:
Betriebsanleitung (A.2.5)
Fahreigenschaften (A.4)
Starten des Außenborders (A.5.1.4)
Kraftstofftanks (A.5.2.2)
Allgemeines Lenksystem
Anforderungen an Abgasemissionen (B.2)
Betriebsanleitung (B.4)
Geräuschpegel (C.1)
Die für die Überwachung des Qualitätssystems unter Modul H zur umfassenden
Qualitätssicherung von Richtlinie 2003/44/EC benannte Stelle ist:
Det Norske Veritas
Norwegen
Nummer der benannten Stelle: 0575
Wenn das CE‑Zeichen keine Nummber einer benannten Stelle enthält, gelten die folgenden Ausführungen
der Freizeitboot‑Richtlinie:
Freizeitboot‑Richtlinie:
Betriebsanleitung (A.2.5)
Fahreigenschaften (A.4)
Starten des Außenborders (A.5.1.4)
2003/44/EC Änderung von 94/25/EC
i
ISO 10240
ISO 8665
ISO 11547
ISO 13591, ISO 8469
ABYC P‑17
ISO 8178
ISO 8665
ISO 14509
94/25/EC
ISO 10240
ISO 8665
ISO 11547

Werbung

Inhaltsverzeichnis
loading

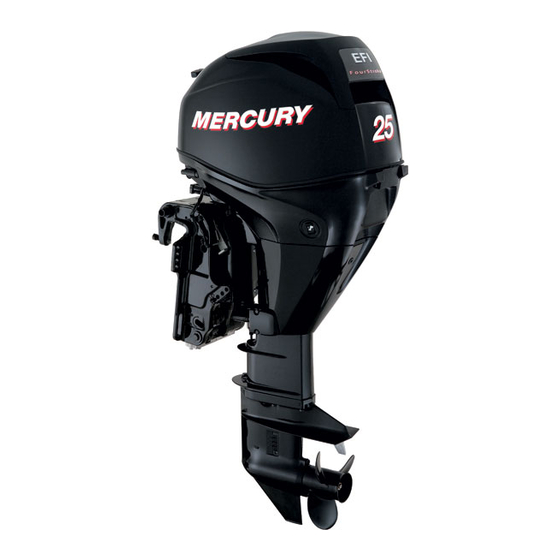

Verwandte Anleitungen für Mercury 30 EFI

Inhaltszusammenfassung für Mercury 30 EFI

  • Seite 1 Das Seriennummernschild des Außenborders enthält in der linken unteren Ecke entweder nur das CE‑Zeichen oder das CE‑Zeichen zusammen mit der Nummber einer benannten Stelle. Dieser von Mercury Marine, Fond du Lac, Wisconsin, USA oder Marine Power Europe Inc., Park Industriel, de Petit‑Rechain, Belgien hergestellte Außenborder erfüllt die Anforderungen folgender Richtlinien durch Übereinstimmung mit...
