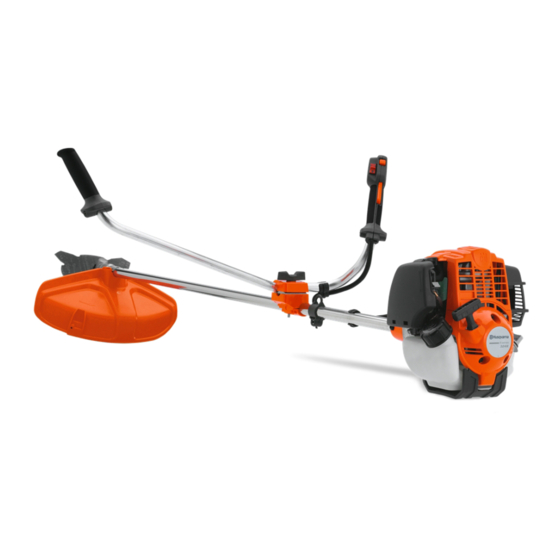

Husqvarna 324 RX Bedienungsanweisung
Vorschau ausblenden
Andere Handbücher für 324 RX:
- Werkstatt-handbuch (49 Seiten) ,
- Werkstatt-handbuch (70 Seiten) ,
- Bedienungsanweisung (104 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Bedienungsanweisung Navodila za uporabo
324R
X-Series
Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät
D D D D E E E E ( ( ( ( 2 2 2 2 - - - - 3 3 3 3 2 2 2 2 ) ) ) )
benutzen.
Natanãno preberite navodila za uporabo in se prepriãajte, da ste jih razumeli, predno zaãnete z uporabo stroja.
S S S S I I I I ( ( ( ( 3 3 3 3 3 3 3 3 - - - - 6 6 6 6 1 1 1 1 ) ) ) )
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Husqvarna 324 RX
Inhaltszusammenfassung für Husqvarna 324 RX
- Seite 1 Bedienungsanweisung Navodila za uporabo 324R X-Series Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät D D D D E E E E ( ( ( ( 2 2 2 2 - - - - 3 3 3 3 2 2 2 2 ) ) ) ) benutzen.
-
Seite 2: Symbolerklärung
SYMBOLERKLÄRUNG Symbole WARNUNG! Freischneider, Stets zugelassene Motorsensen und Trimmer können Schutzhandschuhe tragen. gefährlich sein! Durch nachlässige oder falsche Handhabung können schwere Verletzungen oder tödliche Unfälle von Anwendern oder anderen Personen verursacht Rutschfeste und stabile Stiefel werden. Es ist überaus wichtig, dass Sie den Inhalt der tragen. -
Seite 3: Inhaltsverzeichnis
INHALT Inhalt Vor dem Start ist Folgendes zu beachten: SYMBOLERKLÄRUNG Symbole Die Bedienungsanweisung sorgfältig durchlesen. INHALT Inhalt WARNUNG! Eine längerfristige Beschallung mit Lärm kann zu Vor dem Start ist Folgendes zu beachten: bleibenden Gehörschäden führen. Daher EINLEITUNG stets einen zugelassenen Gehörschutz Sehr geehrter Kunde! tragen. -
Seite 4: Einleitung
Maschine verkaufen, händigen Sie dem neuen Besitzer bitte auch die Bedienungsanleitung aus. Vielen Dank, dass Sie sich für ein Husqvarna-Produkt entschieden haben. Die Husqvarna AB arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung, z. B. von Form und Aussehen, vor. -
Seite 5: Was Ist Was
WAS IST WAS? Was ist was am Freischneider? Klinge 16 Luftfiltergehäuse Einfüllöffnung für Schmiermittel, winkelgetriebe 17 Handgriffeinstellung Winkelgetriebe 18 Gegenmutter Schutz für die Schneidausrüstung 19 Stützflansch Führungsrohr 20 Stützkappe Lenker 21 Mitnehmer Gashebel 22 Trimmerkopf Stoppschalter 23 Schlüssel für die Klingenmutter Gashebelsperre 24 Bedienungsanweisung 10 Aufhängung für Tragegurt... -
Seite 6: Allgemeine Sicherheitsvorschriften
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Wichtig WARNUNG! Einen Motor in einem geschlossenen oder schlecht belüfteten WICHTIG! Raum laufen zu lassen, kann zum Tod durch Ersticken oder Das Gerät ist nur für das Grastrimmen, Kohlenmonoxidvergiftung führen. Grasfreischneiden und/oder Forstfreischneiden konstruiert. Persönliche Schutzausrüstung Das einzige Zubehör, für das die Motoreinheit als Antriebsquelle verwendet werden darf, sind die im WICHTIG! Kapitel Technische Daten empfohlenen... -
Seite 7: Sicherheitsausrüstung Des Gerätes
ALLGEMEINE SICHERHEITSVORSCHRIFTEN HANDSCHUHE Weitere Informationen erteilt Ihnen gerne die nächste Servicewerkstatt. Handschuhe sind dann zu tragen, wenn dies notwendig ist, z. B. bei der Montage der Schneidausrüstung. WICHTIG! Service und Reparatur des Gerätes erfordern eine Spezialausbildung. Dies gilt besonders für die Sicherheitsausrüstung des Gerätes. Wenn Ihr Gerät den unten aufgeführten Kontrollanforderungen nicht entspricht, müssen Sie Ihre Servicewerkstatt aufsuchen. -
Seite 8: Schutz Für Die Schneidausrüstung
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Die Gashebelsperre eindrücken und kontrollieren, ob sie Schutz für die Schneidausrüstung in die Ausgangsstellung zurückkehrt, wenn sie losgelassen wird. Dieser Schutz soll verhindern, dass lose Gegenstände zum Anwender hochgeschleudert werden. Der Schutz verhindert auch, dass der Anwender mit der Schneidausrüstung in Berührung kommt. - Seite 9 ALLGEMEINE SICHERHEITSVORSCHRIFTEN Das Antivibrationssystem reduziert die Übertragung von Schalldämpfer Vibrationen zwischen Motoreinheit/Schneidausrüstung und dem Handgriffsystem des Gerätes. Der Schalldämpfer soll den Geräuschpegel so weit wie möglich senken und die Abgase des Motors vom Anwender fernhalten. Mit Katalysator ausgestattete Schalldämpfer reduzieren zudem den Schadstoffgehalt der Abgase.
-
Seite 10: Schneidausrüstung
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Heißlaufen des Motors mit schweren Motorschäden als Linksgewinde.) Die Mutter mit dem Hülsenschlüssel Folge. anziehen. WARNUNG! Der Katalysatorschalldämpfer ist bei Betrieb und auch noch nach dem Ausschalten Beim Lösen und Anziehen der Sägeklingenmutter sehr heiß. Dies gilt auch für den besteht die Gefahr, dass man sich an den Zähnen der Leerlaufbetrieb. -
Seite 11: Feilen Von Grasmesser Und Grasklinge
ALLGEMEINE SICHERHEITSVORSCHRIFTEN geschärfte oder beschädigte Klinge erhöht die WARNUNG! Den Motor immer abstellen, Unfallgefahr. bevor irgendwelche Arbeiten an der Schneidausrüstung ausgeführt werden. Diese rotiert noch weiter, nachdem der Gashebel losgelassen wurde. Kontrollieren, ob die Schneidausrüstung völlig stillsteht, und das Kabel von der Zündkerze abziehen, bevor mit der Arbeit an der Schneidausrüstung begonnen Die korrekte Schränkung der Sägeklinge... -
Seite 12: Feilen Der Sägeklinge
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Feilen der Sägeklinge Die Schränkung einstellen. Sie soll 1 mm betragen. • Befolgen Sie die Feilanleitung auf der Verpackung der Schneidausrüstung. Eine korrekt gefeilte Klinge ist eine Voraussetzung für effektives Arbeiten und für die Vermeidung von unnötigem Verschleiß an Klinge und Freischneider. Trimmerkopf WICHTIG! Stets darauf achten, dass der Trimmerfaden fest und... -
Seite 13: Montage
MONTAGE Montage des Lenkers Arbeitsstellung ergibt, wenn das Gerät am Tragegurt hängt. Den Drehknopf anziehen. • Die Schraube am hinteren Teil des Gashandgriffs demontieren. • Den Gashandgriff auf den rechten Teil des Lenkers aufschieben (siehe Abbildung). Transportstellung, Lenker • Der Lenker lässt sich zur Vereinfachung von Transport und Aufbewahrung leicht parallel zum Führungsrohr drehen. -
Seite 14: Montage Der Schneidausrüstung
MONTAGE Montage der Schneidausrüstung • Den Klingenschutz/Kombischutz (A) an seiner Halterung am Führungsrohr einhaken und mit einer Schraube fixieren. WARNUNG! ACHTUNG! Den empfohlenen Klingenschutz Bei der Montage der Schneidausrüstung verwenden. Siehe das Kapitel Technische Daten. ist es äußerst wichtig, dass die Führung •... -
Seite 15: Montage Von Trimmerschutz Und Trimmerkopf Superauto Ii 1
MONTAGE ACHTUNG! Den empfohlenen Klingenschutz Montage von Trimmerschutz und verwenden. Siehe das Kapitel Technische Daten. Trimmerkopf Superauto II 1” • Mitnehmer (B) an der Abtriebswelle montieren. • Die Klingenachse drehen, bis sich eines der Löcher • Für die Arbeit mit dem Trimmerkopf den des Mitnehmers mit dem entsprechenden Loch im Trimmerschutz (A) montieren. -
Seite 16: Montage Sonstiger Schutzausführungen Und Schneidausrüstungen
MONTAGE • Das Unterteil (K) des Trimmerkopfs auf den Deckel (I) • Den Trimmerkopf/die Kunststoffmesser (H) entgegen aufdrücken, wobei die Sperrhaken im Deckel in die der Rotationsrichtung aufschrauben. Aussparungen im Unterteil eingreifen müssen. • Die Demontage erfolgt in umgekehrter Reihenfolge. •... -
Seite 17: Gleichmäßige Schulterbelastung
MONTAGE Gleichmäßige Schulterbelastung Durch eine gute Anpassung von Tragegurt und Gerät wird die Arbeit wesentlich erleichtert. Den Tragegurt auf die optimale Arbeitsstellung einstellen. Die Seitenriemen so spannen, dass die Last gleichmäßig auf beide Schultern verteilt wird. Die richtige Höhe Den Schulterriemen so einstellen, dass die Schneidausrüstung parallel zum Boden hängt. -
Seite 18: Umgang Mit Kraftstoff
Maschine gründlich gesäubert und komplett gewartet HUSQVARNA-Motortöl erzielt. wurde. • Wenn kein HUSQVARNA Motoröl zur Verfügung WARNUNG! Beim Umgang mit Kraftstoff steht, kann ein anderes, qualitativ hochwertiges vorsichtig sein. Denken Sie an das Motoröl verwendet werden. Sprechen Sie mit Ihrem Feuer- und Explosionsrisiko und an die Fachhändler über die richtige Ölsorte. - Seite 19 UMGANG MIT KRAFTSTOFF Ölstand Tanken Beim Prüfen des Ölstands muss die Maschine ausgeschaltet sein und auf einer ebenen Unterlage liegen. Öleinfülldeckel abschrauben, Ölmessstab im Deckel WARNUNG! Folgende reinigen und den Deckel wieder aufsetzen, ohne ihn Vorsichtsmaßnahmen verringern die festzuschrauben. Ölstand am Ölmessstab prüfen. Feuergefahr: Beim Tanken nicht rauchen und jegliche Wärmequellen vom Kraftstoff fernhalten.
-
Seite 20: Starten Und Stoppen
STARTEN UND STOPPEN Kontrolle vor dem Start ausgesetzt gewesen sind, müssen sie ausgetauscht werden. • Die Klinge auf Risse am Zahnansatz und um das Mittelloch herum kontrollieren. Die häufigste Ursache für Rissbildungen am Zahnansatz stellen beim Feilen entstandene scharfe Ecken oder die Anwendung der Klinge in stumpfem Zustand dar. -
Seite 21: Für Gashandgriffe Mit Startgassperre Gilt
STARTEN UND STOPPEN Starten Kraftstoffpumpe: Mehrmals auf die Gummiblase der Kraftstoffpumpe drücken, bis diese sich mit Kraftstoff zu füllen beginnt. Die Blase braucht nicht ganz gefüllt zu werden. WARNUNG! Wenn der Chokehebel beim Starten des Motors auf Choke oder Startgas eingestellt ist, fängt die Schneidausrüstung sofort an zu rotieren. -
Seite 22: Allgemeine Arbeitsvorschriften
ARBEITSTECHNIK Allgemeine Arbeitsvorschriften unvermittelt Ihren Standort wechseln. Beim Arbeiten auf abschüssigem Boden immer sehr vorsichtig sein. WICHTIG! Dieser Abschnitt behandelt grundlegende Sicherheitsregeln für die Arbeit mit Freischneider und Trimmer. Wenn Sie in eine Situation kommen, die Sie in Bezug auf die weitere Anwendung des Geräts verunsichert, lassen Sie sich von einem Experten beraten. -
Seite 23: Das Abc Des Freischneidens
ARBEITSTECHNIK Das ABC des Freischneidens Arbeitsmethoden • Stets die richtige Ausrüstung verwenden. WARNUNG! Maschinen mit Säge- oder • Immer eine gut angepasste Ausrüstung benutzen. Grasklingen können heftig zur Seite geschleudert werden, wenn die Klinge • Die Sicherheitsvorschriften befolgen. auf einen festen Gegenstand trifft. Dies •... -
Seite 24: Forstfreischneiden Mit Sägeklinge
ARBEITSTECHNIK • Die Arbeitswege sollten so verlaufen, dass man nicht Uhr ansetzen, so dass die Rotationsrichtung der über Gräben oder andere Hindernisse im Gelände Klinge den unteren Teil des Stammes nach links führt. gehen muss. Außerdem sollten die Arbeitswege so an die aktuellen Windverhältnisse angepasst werden, dass die gefällten Stämme in den bereits freigeschnittenen Bereich des Bestandes fallen. -
Seite 25: Gestrüppfreischneiden Mit Sägeklinge
ARBEITSTECHNIK Gestrüppfreischneiden mit Sägeklinge mähen lassen (Klingenbereich zwischen 8 und 12 Uhr). • Dünne Stämme und Unterholz einfach niedermähen. Mit pendelnden Sägebewegungen in seitlicher Richtung arbeiten. • Versuchen Sie, mehrere Stämme mit einer Sägebewegung zu fällen. • Bei eng stehenden Busch- oder Baumgruppen zuerst außen herum freischneiden. - Seite 26 ARBEITSTECHNIK Sauberschaben • Durch Sauberschaben kann unerwünschte Vegetation vollständig entfernt werden. Den Trimmerkopf direkt über die Erde halten und neigen. Das Fadenende um Bäume, Pfähle, Statuen usw. herum gegen die Erde schlagen lassen. ACHTUNG! Bei dieser Technik wird der Faden verstärkt abgenutzt.
-
Seite 27: Vergaser
WARTUNG Vergaser Schalldämpfer WARNUNG! Das komplette Kupplungsgehäuse und das Führungsrohr müssen montiert sein, ACHTUNG! Bestimmte Schalldämpfer sind mit bevor das Gerät gestartet wird, Katalysator ausgestattet. Im Kapitel Technische Daten andernfalls kann sich die Kupplung können Sie nachlesen, ob Ihr Gerät einen Katalysator lösen und Verletzungen verursachen. -
Seite 28: Kühlsystem
WARTUNG Kühlsystem nach ungefähr einem Monat in Betrieb oder bei Bedarf öfter auszuwechseln. Damit die Betriebstemperatur so niedrig wie möglich bleibt, ist das Gerät mit einem Kühlsystem ausgestattet. ACHTUNG! Stets den vom Hersteller empfohlenen Zündkerzentyp verwenden! Eine ungeeignete Zündkerze kann Kolben und Zylinder zerstören. Dafür sorgen, dass die Zündkerze eine sog. -
Seite 29: Einölen Des Luftfilters
Das Winkelgetriebe ist ab Werk mit der richtigen Menge Fett gefüllt. Bevor das Gerät in Betrieb genommen wird, sollte jedoch kontrolliert werden, ob das Getriebe zu 3/4 mit Fett gefüllt ist. HUSQVARNA Spezialfett verwenden. Das Schmiermittel im Getriebegehäuse braucht normalerweise nur bei evtl. Reparaturen gewechselt zu werden. -
Seite 30: Wartungsschema
WARTUNG Wartungsschema Nachstehend sind die an der Maschine vorzunehmenden Wartungsmaßnahmen aufgelistet.Die meisten der Punkte werden im Abschnitt ”Wartung” beschrieben. Der Bediener darf nur die Wartungs- und Servicearbeiten ausführen, die in dieser Bedienungsanleitung beschrieben sind.Größere Eingriffe sind von einer autorisierten Servicewerkstatt auszuführen. -
Seite 31: Technische Daten
TECHNISCHE DATEN Technische Daten 324Rx Motor Hubraum, cm 25,0 Bohrung, mm Hublänge, mm Leerlaufdrehzahl, U/min 3100 Empfohlene max. Drehzahl, unbelastet, U/min 11000 Drehzahl der Abtriebswelle, U/min 8300 Motorhöchstleistung gemäß ISO 8893, kW/ U/min 0,8 / 7000 Katalysatorschalldämpfer Nein Drehzahlgeregeltes Zündsystem Nein Zündanlage Hersteller/Typ des Zündsystems... -
Seite 32: Eg-Konformitätserklärung
Die Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel. +46-36-146500, erklärt hiermit, dass die Freischneider Husqvarna 324Rx von den Seriennummern des Baujahrs 2004 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften der RICHTLINIE DES RATES entsprechen: - vom 22. - Seite 33 KAJ POMENIJO SIMBOLI Simboli OPOZORILO! Îage za ãi‰ãenje, Uporabljajte vedno grobe ‰kornje, v rezalniki grmovja in trimerji so lahko katerih ne drsi. nevarni! Povr‰na in napaãna uporaba lahko povzroãi resne telesne po‰kodbe in celo smrt uporabnika ali navzoãih oseb. Izjemno pomembno je, da preberete in razumete vsebino tega Tehniãnega priroãnika.
-
Seite 34: Vsebina
VSEBINA Vsebina Pred vÏigom bodite pozorni na naslednje: KAJ POMENIJO SIMBOLI Simboli Natanãno preberite navodila za uporabo. VSEBINA Vsebina OPOZORILO! Dolgotrajna izpostavljenost hrupu lahko povzroãi trajne okvare sluha. Pred vÏigom bodite pozorni na naslednje: Zato vedno nosite odobreno za‰ãitno UVOD opremo za u‰esa. -
Seite 35: Uvod
Huskvarna, kjer so izdelovali mu‰kete. Izbor mesta ob reki Huskvarna je bil logiãen, saj je reka ustvarjala vodno silo, kar pomeni, da je dajala vodno energijo. V obdobju veã kot 300 let, od kar obstaja tovarna Husqvarna, je bilo izdelano neskonãno veliko ‰tevilo razliãnih izdelkov;... -
Seite 36: Kaj Je Kaj
KAJ JE KAJ? Kaj je kaj pri Ïagi za ãi‰ãenje? Rezilo 16 Ohi‰je zraãnega filtra Polnjenje maziva, kotni menjalik 17 Uravnavanje roãaja Kotni menjalnik 18 Matica za pritrditev ·ãitnik rezilnih prikljuãkov 19 Prirobnica DrÏalo 20 Podporna skodela Vodilo 21 Nosilec Uravnavanje plina 22 Glava trimerja Izklopno stikalo... -
Seite 37: Splo·na Navodila Za Vamost
SPLO·NA NAVODILA ZA VAMOST Pomembno Osebna za‰ãitna oprema POMEMBNO! POMEMBNO! Stroj je predviden le za ko‰enje, ãi‰ãenje trave in/ali Îaga za ãi‰ãenje, rezalnik grmovja in trimer so lahko ob mladega drevja. napaãni uporabi zelo nevarno orodje, ki povzroãi resne po‰kodbe in smrt uporabnika ali tretjih oseb. Zato je zelo Edini rezilni prikljuãki, ki jih smete uporabljati skupaj z pomembno, da natanãno preberete in se poglobite v motorjem kot pogonskim sredstvom, so tisti, ki jih... -
Seite 38: Varnostna Oprema Stroja
SPLO·NA NAVODILA ZA VAMOST ·KORNJI povratni vzmeti. Ta sistem zagotavlja, da se uravnavanje plina avtomatiãno prestavi v prosti tek. Uporabljajte ‰kornje z Ïeleznimi kapicami in nedrseãimi podplati. OBLEKA Prepriãajte se, da je roãica za uravnavnaje plina v prostem Uporabljajte obleko iz odpornega materiala; izogibajte se teku, kadar je v svojem izhodi‰ãnem poloÏaju. - Seite 39 SPLO·NA NAVODILA ZA VAMOST Izklopno stikalo glejte navodila v poglavju Bru‰enje rezila), se uãinek tresljajev poveãa. Izklopno stikalo uporabljamo za izklop motorja. Sistem za du‰enje vibracij ublaÏi tresljaje, ki se z motorja in verige prena‰ajo na roãaja stroja. VÏgite motor in preverite, ãe se ustavi, ko izklopno stikalo potisnete v poloÏaj STOP.
- Seite 40 SPLO·NA NAVODILA ZA VAMOST uporabnika. Du‰ilec, opremljen s katalizatorjem, zmanj‰uje povzroãa pregrevanje motorja, kar lahko vodi do resnih okvar tudi koliãino ‰kodljivih snovi v izpu‰nih plinih. motorja. V deÏelah z vroãim in suhim podnebjem je velika nevarnost OPOZORILO! Du‰ilec, opremljen s poÏarov.
-
Seite 41: Rezila
SPLO·NA NAVODILA ZA VAMOST tem opravilu ‰ãitnik vedno varuje roko. Uporabljajte vedno Rezilna plo‰ãa in noÏ za travo sta namenjena ãi‰ãenju povr‰in kljuã z dovolj dolgim roãajem, zato da bo za‰ãita zadovoljiva. z grobo travo. Pu‰ãica na sliki kaÏe, v katerem delovnem obmoãju morate imeti roko, ko privijate oziroma odvijate matico. - Seite 42 SPLO·NA NAVODILA ZA VAMOST Bru‰enje noÏa za travo in rezilne plo‰ãe zobe z okroglo pilo. Bru‰enje povr‰ine mora biti enako na vseh zobeh. • Preberite navodilo na embalaÏi rezilnega prikljuãka. Rezilo in noÏ brusimo z navadno plo‰ãato pilo. • Vse ostrine pilite enakomerno, zato da obdrÏite uravnoteÏenost.
-
Seite 43: Montaîa
MONTAÎA MontaÏa vodila Lega pri prevozu, vodilo • Odvijte vijak na zadnjem delu plinske roãice. • âe Ïelimo stroj prepeljati na drugo mesto ali pa ga shraniti, vodilo enostavno upognemo vzdolÏ drÏala. • Potisnite plinsko roãico na desno stran vodila (glejte sliko). •... -
Seite 44: Montaïa Rezilnih Prikljuãkov
MONTAÎA MontaÏa rezilnih prikljuãkov POZOR! Uporabljajte ‰ãitnik rezila, ki ga priporoãamo. Glejte poglavje Tehniãni podatki. • Vstavite nosilec (B) na izhodno gred. OPOZORILO! • Zavrtite os rezila tako, da se bo ena od lukenj pokrivala z Ko vstavljate rezilne prikljuãke, je zelo ustrezno luknjo v ohi‰ju menjalnika. -
Seite 45: Montaïa ‰Ãitnika Trimerja In Glave Za Trimer Superauto Ii 1
MONTAÎA MontaÏa ‰ãitnika trimerja in glave POZOR! Uporabljajte ‰ãitnik rezila, ki ga priporoãamo. Glejte poglavje Tehniãni podatki. za trimer Superauto II 1" • Vstavite nosilec (B) na izhodno gred. • Zavrtite os rezila tako, da se bo ena od lukenj pokrivala z •... -
Seite 46: Montaïa Ostalih ‰Ãitnikov In Ostalih Rezilnih Prikljuãkov
MONTAÎA • Montirajte spodnji del glave za trimer (K) na pokrov (I) • Navijte glavo trimerja/plastiãne noÏe (H) v nasprotni tako, da stisnete skupaj spodnji del in pokrov z vdolbinami smeri vrtenja. v sredini spodnjega dela skupaj z zaponkami na pokrovu. •... - Seite 47 MONTAÎA Pravilna vi‰ina Naravnajte ramenski jermen tako, da bo rezilni prikljuãek vzporedno s povr‰ino tal. Pravilno ravnoteÏje Rezilni prikljuãek naj rahlo poãiva na tleh. âe uporabljate Ïagin list, naj bo le-ta uravnoteÏen pribliÏno dm nad povr‰no tal, tako da se boste izognili morebitnemu Ïaganju v kamen. Premikajte zanko za obe‰anje naprej in nazaj, dokler Ïaga ne doseÏe Ïelenega ravnoteÏja .
-
Seite 48: Rokovanje Z Gorivom
HUSQVARNA. • âe nameravate stroj shraniti za dalj ãasa, posodo za gorivo • âe motorne olja HUSQVARNA ni na voljo, lahko uporabite izpraznite. Vpra‰ajte na najbliÏji bencinski ãrpalki, kaj drugo visokokakovostno motorno olje. Kontaktirajte storiti z gorivom. va‰ega prodajalca, ko izbirate olje. Uporabiti morate motorno olje za ‰tiritaktne bencinske motorje. -
Seite 49: Toãenje Goriva
RAVNANJE Z GORIVOM Toãenje goriva OPOZORILO! Naslednji varnostni ukrepi zmanj‰ujejo nevarnosti poÏara: Pri rokovanju z gorivom ne kadite in ne imejte v bliÏini vroãih predmetov. Nikoli ne toãite goriva, ãe je motor vÏgan. Ugasnite motor in ga pustite nekaj minut hladiti, predno zaãnete z natakanjem. -
Seite 50: Vîig In Izklop
VÎIG IN IZKLOP Pregled pred vÏigom trimerjev ‰ãitnik, ãe sta bila izpostavljena udarcem ali ãe imata razpoke. • Natanãno preglejte rezilo, tako da na korenu zob ali okoli sredi‰ãne luknje ni razpok. Najpogostej‰i vzrok za nastanek razpok je pojav ostrih robov na korenih zob, ki so posledica piljenja ali pa uporaba slabo bru‰enega rezila. - Seite 51 VÎIG IN IZKLOP ârpalka za gorivo: Veãkrat pritisnite na gumijasti gumb VÏig ãrpalke, tako da se gumb zaãne polniti z gorivom. Ni potrebno, da je gumb popolnoma poln. OPOZORILO! âe vÏgete motor s pomoãjo ãoka v poloÏaju ãok ali vÏig, se zaãne rezilni prikljuãek nemudoma vrteti.
-
Seite 52: Delovna Tehnika
DELOVNA TEHNIKA Splo‰na navodila za delo Bodite ‰e posebno previdni, kadar Ïagate ukle‰ãena drevesa. Ukle‰ãeno drevo se lahko pred in po Ïaganju povrne v svojo normalno lego. âe stojite na napaãnem POMEMBNO! mestu, ali pa ãe je smer Ïaganja napaãna, se lahko zgodi, To poglavje obravnava splo‰na pravila za varno delo z Ïago da bo drevo zadelo vas ali pa stroj, tako da boste izgubili za ãi‰ãenje in trimerjem. - Seite 53 DELOVNA TEHNIKA • Doloãajte smer padanja (izrabljajte veter). • Zaradi spodbude zaãnite delati na tistem delu terena, ki je najlaÏji. OPOZORILO! Uporabnik stroja ali tretja • Delajte naãrtno, naprej in nazaj po delovnem obmoãju oseba ne smeta nikoli posku‰ati odstraniti tako, da je vsak zamah ‰irok 4 - 5 m.
- Seite 54 DELOVNA TEHNIKA • âe Ïelite podirati na levo, morate spodnji del debla voditi rezilom debelini stebla in trdoti lesa. Tanj‰a stebla na desno. Z odloãno kretnjo in z rezilom pod kotom zahtevajo veãji pritisk, debelej‰a pa manj‰i. zareÏite po‰evno navzdol na desno. Istoãasno pritiskajte s ‰ãitnikom rezila na deblo.
- Seite 55 DELOVNA TEHNIKA Ko‰enje z rezilno plo‰ão Popolno odstranjevanje zelenja • S pomoãjo te tehnike zelenje popolnoma odstranimo. Glavo trimerja drÏite pod kotom in le malo nad zemljo. Nitka naj udarja po zemlji okoli drevja, stolpov, kipov, itd. POZOR! Pri tej tehniki se nitka hitreje tro‰i. •...
-
Seite 56: Uplinjaã
VZDRÎEVANJE Uplinjaã Du‰ilec OPOZORILO! Pred vÏigom morata biti vodilo in ohi‰je menjalnika sestavljena, kajti v nasprotnem primeru lahko POZOR! Nekateri du‰ilci so opremljeni s katalizatorjem. menjalnik odpade in povzroãi telesne Glejte poglavje Tehniãni podatki in preverite, ali ima va‰ stroj po‰kodbe. -
Seite 57: Hladilni Sistem
VZDRÎEVANJE Hladilni sistem Zraãni filter Stroj je opremljen s hladilnim sistemom, ki zagotavlja najniÏjo Zraãni filter je potrebno redno ãistiti, kajti z odstranjevanjem moÏno delovno temperaturo. prahu in umazanije prepreãimo: • Motnje v delovanju uplinjaãa • TeÏave pri vÏigu • Pojemanje moãi motorja •... -
Seite 58: Kotni Menjalnik
VZDRÎEVANJE Oljenje zraãnega filtra Uporabljajte vedno olje za filter HUSQVARNA, ‰t. art. 531 00 92-48. Olje za filter vsebuje razredãilo, zato ga je laÏje porazdeliti po filtru. Izogibajte se stiku olja s koÏo. Filter dajte v plastiãno vreãko in nato dolijte olje. Z gnetenjem vreãke enakomerno porazdelite olje. -
Seite 59: Urnik Vzdrïevanja
VZDRÎEVANJE Urnik vzdrÏevanja V nadaljevanju sledi lista o tem, kako je stroj potrebno vzdrÏevati. Veãina toãk je navedena v poglavju VzdrÏevanje. Uporabnik sme sam izvajati le tista vzdrÏevalna in servisna dela, ki so navedena v teh navodilih za uporabo. Zahtevnej‰e posege mora opraviti poobla‰ãena servisna delavnica. -
Seite 60: Tehniâni Podatki
TEHNIâNI PODATKI Tehniãni podatki 324Rx Motor Gibna prostornina valja, cm 25,0 Razmik valjev, mm Takt, mm Prosti tek, rpm 3100 Priporoãena maks. stalna hitrost mirovanja, rpm 11000 Vrtljaji na izstopni osi v/min 8300 Maks. izhodna moã motorja po ISO 8893, kW/ v/min 0,8 / 7000 Du‰ilec s katalizatorjem VÏigalni sistem uravnavan s ‰tevilom vrtljajev... -
Seite 61: Eu-Zagotovilo O Ujemanju
Husqvarna AB, SE-561 82 Huskvarna, ·vedska, tel +46-36-146500, s tem potrdilom zagotavlja, da so Ïage za ãi‰ãenje Husqvarna 324Rx s serijskimi ‰tevilkami iz leta 2004 in kasneje (leto izdelave, ki mu sledi serijska ‰tevilka, je podano v besedilu na plo‰ãici s tipsko oznako) v skladu s predpisi, podanimi v DIREKTIVAH SVETA: - z dne 22. - Seite 62 Super Auto II Super Auto II 1 " 4,0 m 15 cm ~2,0 m 6 " 6,5 ' 15 cm 6 "...
- Seite 64 8,5 m 10 cm 4" 4,2 m "Clic" 15 cm 6"...
- Seite 65 4,25 m 4,25 m 15 cm 6" 15 cm 6"...
- Seite 66 T35, T35x 8,5 m 10 cm 4" 4,3 m "Clic" 15 cm 6"...
- Seite 68 1150262-45 ´®z+R:8¶5+¨ ´®z+R:8¶5+¨ 2008-03-31...
