Guntamatic POWERCHIP Planung Und Installation Seite 12

Befüllschnecke
Mauerdurchbruch
12
Der Antriebsmotor und die nötige Elektroinstallation müssen
außerhalb des Lagerraumes montiert werden. Ein ver-
sperrbarer NOT-AUS-Schalter mit Motorschutzfunktion muss
in unmittelbarer Nähe des Befüllschachtes montiert werden.
Lagerraumtüren müssen
welcher die Stromversorgung der Befüllschnecke beim Öffnen
der Tür unterbricht, gesichert werden. Der Befüllschacht ist
mit einem Gitterrost zu sichern.

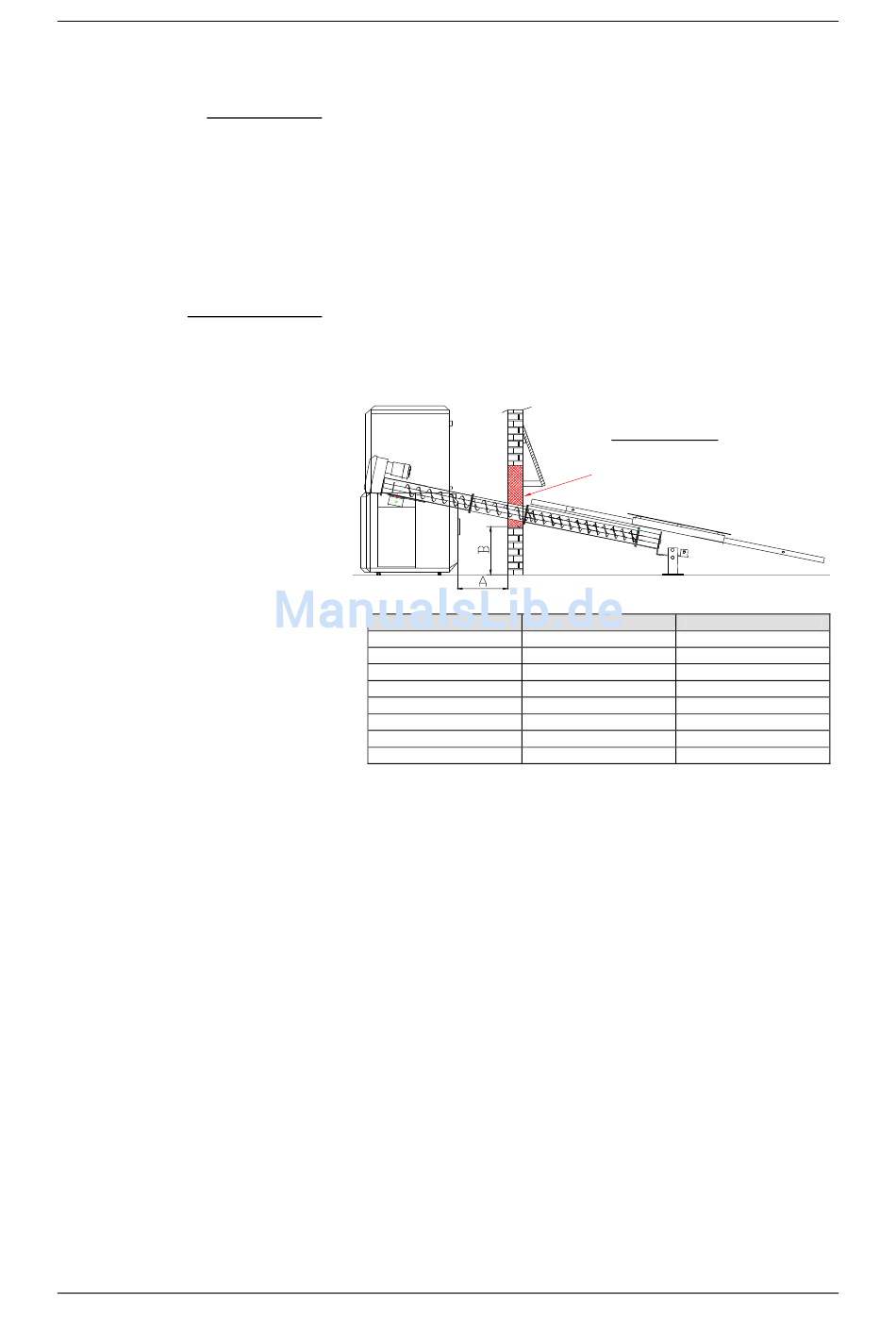

In folgender Maßtabelle finden Sie Maße zur Positionierung
des Mauerdurchbruches. Die Maße beziehen sich auf den
serienmäßigen Auslieferungszustand
austragung = Austrageinheit + 0,55 m Trog und Rührwerk.
Rührwerk
1,5 m
2,0 m
2,5 m
3,0 m
3,5 m
4,0 m
4,5 m
5,0 m
Planung und Installation POWERCHIP
mit einem Türkontaktschalter,
der
Mauerdurchbruch
Breite 450 mm
Höhe 700 mm
Maß A
500 mm
500 mm
500 mm
500 mm
500 mm
500 mm
500 mm
500 mm
PH-01-04-04-08-01-IADE
PH-01-04-04-09-01-IADE
Rührwerk-
Maß B
370 mm
410 mm
440 mm
470 mm
500 mm
530 mm
540 mm
550 mm
