Alle elektrischen Anschlüsse sind an der unteren Blechhalterung vorbereitet.
5.9.1 Stromanschluss:
Drei verschiedende Stromanschlusse sind möglich:
1
a) Einpahsen Anschluss mit max 16 A Strom. In Bereich a Anschliesen.
Kabelquerschnitt min 3 x 2,5 mm
b) Einphasen Anschluss mit max 25 A Strom. In Bereich b Anschliessen.
Kabelquerschnitt min 3 x 4 mm
c) Dreiphasen Anschluss mit max 16 A Strom. In Bereich c Anschliessen.
Kabelquerschnitt min 5 x 1,5 mm2. Max. El. Leistungsaufnahme – 5,5 kW.
Erdung
N
Neutral
L
Phase
ACHTUNG
Beim dreiphasen Anschluss die Brucke zwichen Klammer 3 und 4 entfernen.
Beim allen Fällen müssen sie auch die Nullleiter und die Erdungsleiter anschließen.
a. Einphasigen Anschluss mit einer maximalen Strombelastung von 16 A
Diesen Anschluss wir dann gemacht, wenn Sie eine Einphasigespannung mit Sicherung von
16A zur Verfügung haben. Sie müssen die Phaseleiter (L) an die Klemme 3 einschließen.
Zwischen Klemmen 3 und 4 ist eine Brücke und die muss bleiben.
ID.: 17-16-14-3992-06 | 4.2017
2
A

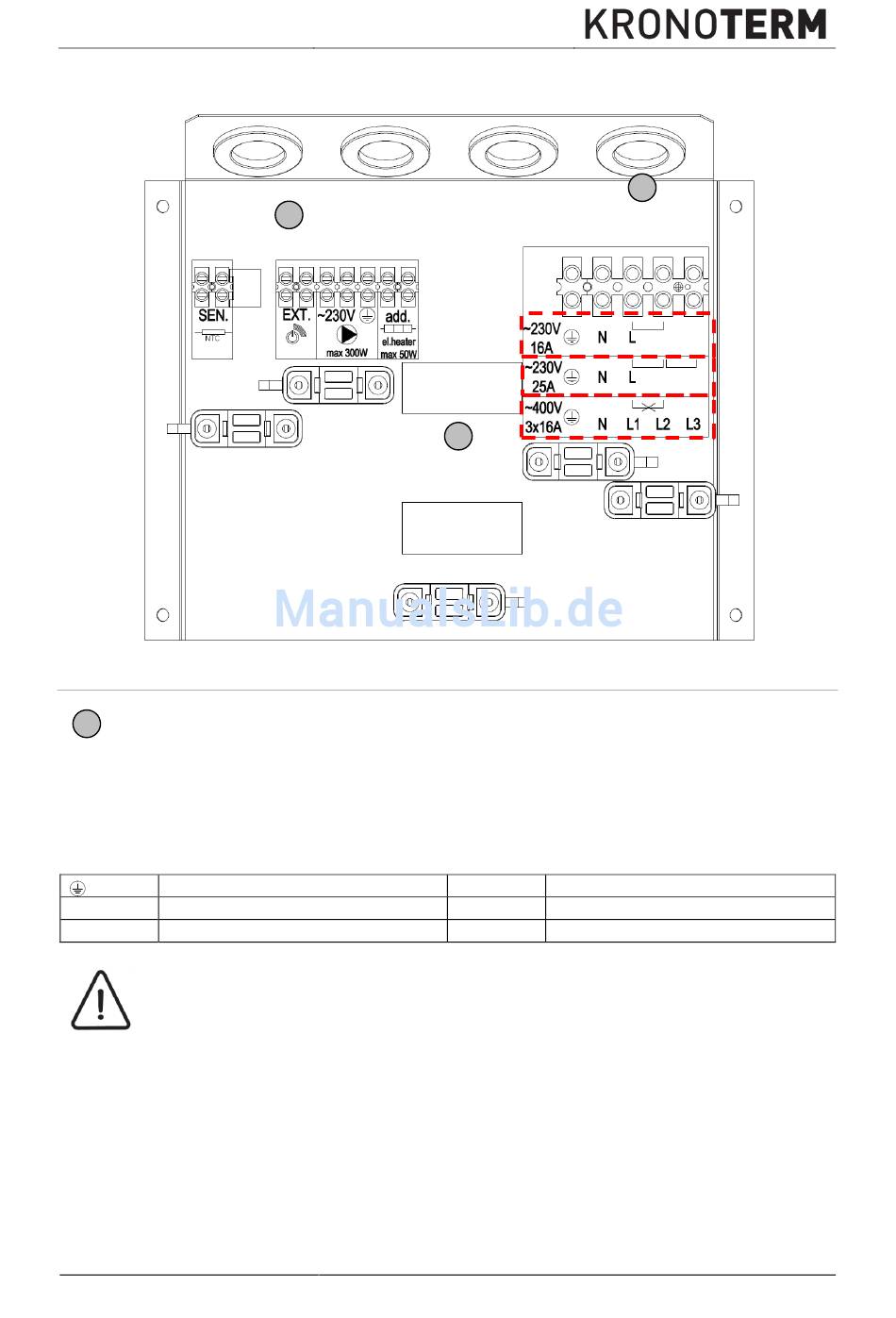

Abbildung 14: Elektrische Anschlüsse
. Max. El. Leistungsaufnahme – 3,5 kW.
2
. Max. El. Leistungsaufnahme – 5,5 kW.
2
28
1 2
3
L1
Phase 1 bei Dreiphasen Strom.
L2
Phase 1 bei Dreiphasen Strom.
L3
Phase 1 bei Dreiphasen Strom.
1
4
5
a
b
c
