W I R E L E S S
L A N
WLAN USB Stick 150 Mbps
»Mini«
d
Original-Bedienungsanleitung
00053331

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hama Mini

Inhaltszusammenfassung für Hama Mini

  • Seite 1 W I R E L E S S L A N WLAN USB Stick 150 Mbps »Mini« Original-Bedienungsanleitung 00053331...

  • Seite 2: Inhaltsverzeichnis

    Support Hotline – Hama Produktberatung . . . . . . . . . . .30 USB WLAN-Stick einstecken . . . . . . .14 USB WLAN-Stick entnehmen .

  • Seite 3: Einführung

    Zustand ist nur mit schriftlicher Zustimmung des Herstel- lers gestattet . Hama räumt dem Erwerber das nicht ausschließliche Recht ein, die beiliegende Software zum Betreiben des Gerätes zu nutzen . Der Lizenznehmer darf von der Software nur eine Kopie erstellen, die ausschließlich für Sicherungszwecke verwendet werden darf .

  • Seite 4: Warnhinweise

    Einführung Warnhinweise In der vorliegenden Bedienungsanleitung werden folgende Warnhin- weise verwendet: ACHTUNG Ein solcher Warnhinweis kennzeichnet einen möglichen Sach- schaden . Falls die Situation nicht vermieden wird, kann dies zu Sachschäden führen . ► Die Anweisungen in diesem Warnhinweis befolgen, um Sach- schäden zu vermeiden .

  • Seite 5: Sicherheitshinweise

    Einführung Sicherheitshinweise Beachten Sie beim Umgang mit dem Gerät die folgenden Sicher- heitshinweise, um Schäden zu vermeiden: ■ Lassen Sie Kinder nicht mit dem Gerät spielen. Das Gerät sowie das Zubehör können von Kindern verschluckt werden . ■ Kontrollieren Sie das Gerät vor der Verwendung auf äußere sichtbare Schäden .

  • Seite 6: Beschreibung

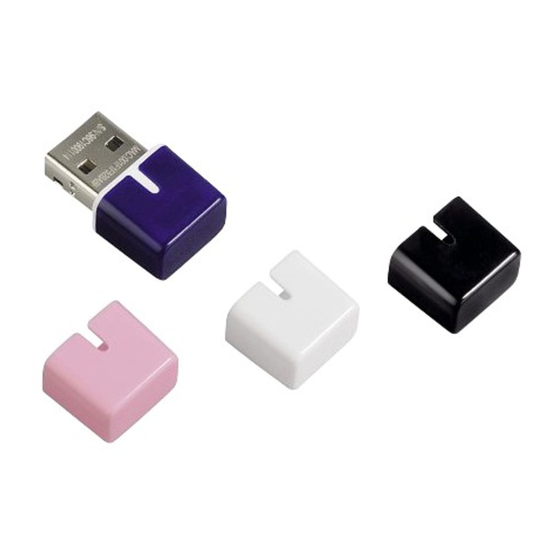

    Beschreibung Beschreibung Dieses Gerät ist ein WLAN­Netzwerkadapter für den Universal Serial Bus (USB) mit hoher Datenübertragungsrate und besonders kleinen Abmessungen . Mit dem Gerät können Sie Ihren Computer direkt mit einem WLAN Access Point oder einem WLAN-Router verbinden . Sie können auch Verbindungen zu anderen WLAN-Geräten aufbauen .

  • Seite 7: Voraussetzungen Für Den Betrieb

    Beschreibung Voraussetzungen für den Betrieb Für die Installation und den Betrieb des Gerätes an Ihrem Computer müssen folgende Voraussetzungen erfüllt sein: ● Ein freier USB­Anschluss am Computer. HINWEIS ► Ein USB 2.0­Anschluss wird empfohlen, USB 1.1 funktioniert mit verringerter Datenrate . ●...

  • Seite 8: Installation

    Installation Installation Um den WLAN USB-Stick auf Ihrem Rechner zu installieren, müs- sen folgende Schritte in der angegeben Reihenfolge durchgeführt werden: Installation des Treibers und der Konfigurationssoftware über das auf der mitgelieferten CD befindliche Installationsprogramm. Neustart des Rechners . WLAN USB-Stick einstecken . Gerät konfigurieren.

  • Seite 9: Treiber Und Konfigurationssoftware Installieren

    Installation Treiber und Konfigurationssoftware installieren Nachfolgend wird die Installation des Treibers und der Konfigura­ tionssoftware für die Betriebssysteme Windows XP, Windows Vista und Windows 7 beschrieben . HINWEIS ► Die Installation ist bei allen oben genannten Betriebssystemen nahezu identisch. Die Unterschiede werden in separaten Hinwei- sen erklärt .
  • Seite 10 Installation Das Willkommensfenster des Installationsprogramms wird angezeigt. – Sprachauswahl Deutsch, Englisch, Französisch – Weitere Sprachen C – Programm beenden ‹ Wählen Sie durch Anklicken unter den angezeigten Sprachen ( die gewünschte Sprache zur Installation aus. Für weitere Instal- lationssprachen drücken Sie die Schaltfläche (B). ‹...
  • Seite 11 CD befindlichen kostenlosen Reader installieren. Wählen Sie dazu die Schaltfläche (D) . ‹ Um aktualisierte Treiber von der Hama-Webseite herunterzula- den, klicken Sie auf die Schaltfläche (C) . ‹ Um zurück zur Willkommensseite zu gelangen, klicken Sie auf die Schaltfläche (E) .
  • Seite 12 Installation Nach Start der Installation wird der InstallShield Wizard geladen . HINWEIS ► Das Laden des InstallShield Wizard kann einige Sekunden dau- ern . Bitte warten Sie, bis der InstallShield Wizard gestartet wird . WINdoWS VISTA/ WINdoWS 7 ► Unter Windows Vista und Windows 7 klicken Sie im Dialog „Benutzerkontensteuerung“...
  • Seite 13 Installation Die Installationsdateien werden nun für die Installation entpackt. Die Treiber sowie die Konfigurationssoftware werden auf ihrem Com- puter installiert. HINWEIS ► Je nach Betriebssystem werden hier mehrere Komponenten installiert . Nach Abschluss der Installation muss der Computer neu gestartet werden .

  • Seite 14: Gerät Einstecken / Entnehmen

    Gerät einstecken / entnehmen Gerät einstecken / entnehmen USB WLAN-Stick einstecken ‹ Stecken Sie den WLAN USB-Stick in einen freien USB-Port ihres eingeschalteten Computers oder des angeschlossenen USB­ Hubs . ACHTUNG Versuchen Sie nicht, den WLAN USB-Stick mit Gewalt in die Buchse zu stecken .

  • Seite 15: Konfiguration

    Konfiguration Konfiguration Start des Konfigurationsprogramms Das Konfigurationsprogramm „Hama Wireless LAN Utility“ kann auf verschiedene Weise aufgerufen werden: ■ Starten Sie das Programm über Start -> Programme -> Hama Wi- reless LAN -> Hama Wireless LAN Utility ■ Starten Sie das Programm über einen Doppelklick auf das Desktop­Symbol „Hama Wireless LAN Utility“.

  • Seite 16: Programms

    Konfiguration Beschreibung des Konfigurationsprogramms Nachfolgend werden die Programmteile des Konfigurationspro- gramms „Hama Wireless LAN Utility“ beschrieben: – Menüleiste – Liste der Netzwerkadapter C – Ansichtenauswahl D – Detailansicht – Schnelleinstellungen – Statuszeile ■ In der Menüleiste (A) stehen Ihnen folgende Menüpunkte zur Verfügung:...
  • Seite 17 Konfiguration ■ Mit der Ansichtenauswahl (C) schalten Sie zwischen den einzel- nen Detailansichten hin und her . Zur Auswahl stehen: Allgemein Zeigt den aktuellen Status des Netz- werkadapters und der Verbindung an. Profil Dient zur Verwaltung von Verbindungs- profilen. Verfügbare Netz- Zeigt die verfügbaren Drahtlosnetzwer- werke ke an .

  • Seite 18: Detailansicht „Allgemein

    Konfiguration Detailansicht „Allgemein“ Die Detailansicht „Allgemein“ zeigt den aktuellen Status des Netzwerkadapters und der Verbindung an. Status: Zeigt den Verbindungsstatus des Netz- werkadapters an. Geschwindigkeit: Zeigt die aktuelle Geschwindigkeit der Verbindung in Mbps an. Tx ist die Sendegeschwindigkeit; Rx die Empfangsgeschwindigkeit. Typ: Typ der Netzwerkverbindung: Infrastruktur für Verbindung zu einem Router/Access-...

  • Seite 19: Detailansicht „Profil

    Konfiguration Detailansicht „Profil“ In der Detailansicht „Profil“ können Verbindungsprofile angelegt und verwaltet werden . Verfügbare Profil(e) Zeigt die Liste der bereits eingerichteten Profile an. Hinzufügen Über diese Schaltfläche kann ein neues Profil hinzugefügt werden. Entfernen Entfernt das ausgewählte Profil. Bearbeiten Die Einstellungen des ausgewählten Pro- fils können bearbeitet werden.

  • Seite 20: Profil Konfigurieren

    Konfiguration Profil konfigurieren Beim Hinzufügen eines neuen oder bei der Bearbeitung eines bestehenden Profils wird ein weiteres Fenster geöffnet, in dem die Einstellungen für das Profil vorgenommen werden können. Profilname: Name des Profils zur leichteren Identifizie- rung. Zum Beispiel: „Büro“ oder „Zuhause“. Netzwerkname Der eindeutige Netzwerkname, wie er (SSID):...
  • Seite 21 Konfiguration ASCII Aktivieren Sie dieses Kontrollfeld, wenn der WEP-Schlüssel im ASCII-Format vorliegt . Kennwort Aktivieren Sie dieses Kontrollfeld, wenn der WEP-Schlüssel als PASSPHRASE vorliegt . Schlüssellänge: Wenn der WEP-Schlüssel als PASSPHRA- SE vorliegt, müssen Sie hier die Schlüs- sellänge angeben . Zur Auswahl steht die 64 Bit-Verschlüsselung und die 128 Bit- Verschlüsselung .

  • Seite 22: Detailansicht „Verfügbare Netzwerke

    Konfiguration Detailansicht „Verfügbare Netzwerke“ In der Detailansicht „Verfügbare Netzwerke“ werden die im Emp- fangsbereich des Netzwerkadapters erkannten Netzwerke angezeigt. Verfügbare Netz- Zeigt die Liste der verfügbaren Netzwerke werke mit seinen Eigenschaften an . Ein Doppelklick auf das entsprechende Netzwerk öffnet das Fenster zur Konfigura- tion eines neuen Profils.

  • Seite 23: Detailansicht „Status

    Konfiguration Detailansicht „Status“ In der Detailansicht „Status“ werden Einzelheiten zum aktuellen Status des Netzwerkadapters sowie der hergestellten Verbindung angezeigt . Detailansicht „Statistik“ In der Detailansicht „Statistik“ werden Einzelheiten zur Sende- und Empfangsstatistik angezeigt. Zurücksetzen Setzt alle Zählerstände auf Null zurück . 00053331...

  • Seite 24: Detailansicht „Wi-Fi Protected Setup

    Konfiguration Detailansicht „Wi-Fi Protected Setup“ Die Detailansicht „Wi­Fi Protected Setup (WPS)“ dient zur schnellen Verbindung mit Routern oder Access-Points, die eine schnelle Her- stellung von Verbindungen über die WPS-Funktion unterstützen . Es werden zwei Verfahren zur Verbindungsherstellung unterstützt: ■ PIN-Eingabe-Verfahren ■...
  • Seite 25 Konfiguration Tastendruck-Verfahren (PBC) Beim Tastendruck-Verfahren müssen Sie Zugang zum Router oder Access-Point haben, da Sie an diesem nach Start des Suchvorgangs die PBC-Taste drücken müssen . ‹ Starten Sie das Tastendruck-Verfahren durch Betätigung der Schaltfläche „Tastendruck­Verfahren (PBC)“. ‹ Betätigen Sie am Router oder Access-Points die PBC-Taste . Die Verbindung wird automatisch hergestellt, sobald der entspreche- de Router oder Access-Point gefunden wurde .

  • Seite 26: Wlan-Verbindung Herstellen

    WLAN-Verbindung herstellen WLAN-Verbindung herstellen Verbindung mit dem „Hama Wireless LAN Utility“ her- stellen Um eine Verbindung zu einem Wireless LAN herzustellen gehen Sie wie folgt vor: ‹ Starten Sie das Konfigurationsprogramm „Hama Wireless LAN Utility“ . ‹ Klicken Sie auf die Ansicht „Verfügbare Netzwerke“ am oberen Rand des Fensters .
  • Seite 27 WLAN-Verbindung herstellen ‹ Geben Sie die Netzwerkauthentifizierung und die Art der Daten- verschlüsselung für das Netzwerk ein . Diese Daten erhalten Sie von derjenigen Person, die das Wireless LAN eingerichtet hat . ‹ Geben Sie den Netzwerkschlüssel für das Netzwerk ein . Diese Daten erhalten Sie von derjenigen Person, die das Wireless LAN eingerichtet hat .

  • Seite 28: Deinstallation

    Zur Deinstallation des Treibers und des Konfigurationsprogramms gehen Sie wie folgt vor: ‹ Rufen Sie das Deinstallationsprogramm unter Start ­> Program- me ­> Hama Wireless LAN ­> Uninstall auf. ‹ Bestätigen Sie die Sicherheitsabfrage mit Ja . Der Treiber und das Konfigurationsprogramm werden deinstalliert.
  • Seite 29 Problembehebung Problem Mögliche Ursache Behebung Folgende Einstellungen prüfen: – Netzwerkname (SSID) korrekt? Die Gegenstelle, zu der – Kontrollkästchen „Ad- eine Verbindung aufgebaut hoc“ korrekt gesetzt? werden soll, wird in der Liste Die Profileinstellungen – der verfügbaren Netzwerke Netzwerkauthentifizie- sind falsch . aufgeführt, es kann aber rung korrekt? keine Verbindung hergestellt...

  • Seite 30: Support- Und Kontaktinformationen

    Sendern . HINWEIS ► Wenn Sie mit den vorstehend genannten Schritten das Problem nicht lösen können, wenden Sie sich bitte an die Hama-Produktberatung . Support- und Kontaktinformationen Bei defekten Produkten Bitte wenden Sie sich bei Produktreklamationen an Ihren Händler oder an die Hama Produktberatung .

  • Seite 31: Technische Daten

    Luftfeuchtigkeit max . 95% (nicht kondensierend) Hinweise zur EG-Konformitätserklärung Hiermit erklärt Hama GmbH & Co . KG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den üb- rigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet. Die Konformitätserklärung nach der R&TTE Richtlinie 99/5/EG finden Sie unter www .hama .com...
  • Seite 32 Hinweis zum Umweltschutz: Ab dem Zeitpunkt der Umsetzung der europäischen Richtlinie 2002/96/EG und 2006/66/EG in nationales Recht gilt folgendes: Elektrische und elektronische Altgeräte sowie Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische Geräte sowie Batterien am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle zurückzugeben.
  • Seite 33 Wskazówki dotyczące ochrony środowiska: Od czasu wprowadzenia europejskiej dyrektywy 2002/96/EU i 2006/66/EU do prawa narodowego obowiązują następujące ustalenia: Urządzeń elektrycznych, elektronicznych oraz baterii jednorazowych nie należy wyrzucać razem z codziennymi odpadami domowymi! Użytkownik zobowiązany prawnie do odniesienia zepsutych, zniszczonych lub niepotrzebnych urządzeń elektrycznych i elektronicznych do punktu zbiórki lub do sprzedawcy.
  • Seite 34 Urządzenia można we Francji użytkować tylko w zamkniętych pomieszczeniach! Hama GmbH & Co. KG oświadcza niniejszym, że urządzenie to spełnia podstawowe wymagania i pozostałe właściwe postanowienia dyrektywy 1999/5/WE. Deklaracja zgodności wg dyrektywy 99/5WE dotyczącej urządzeń radiowych i telekomunikacyjnych dostępna jest na stronie www.hama.com Hama GmbH &...
