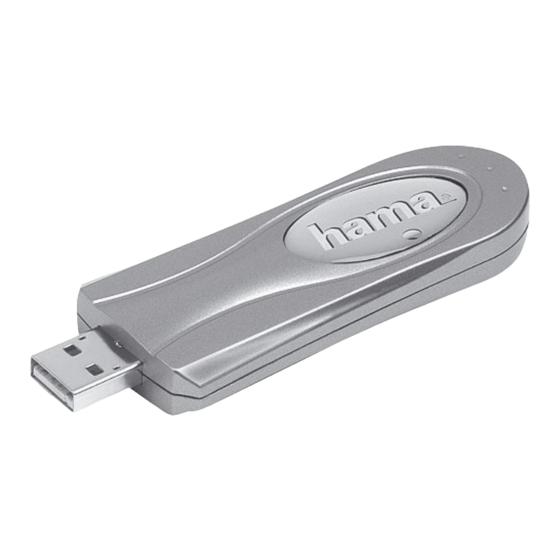

Bedienungsanleitung Wireless LAN USB Stick 108Mbps Inhaltsverzeichnis: Installation von Treiber und Konfigurations-Programm................Seite 02 Schnell-Konfiguration............................ Seite 04 Das Konfigurations-Programm – Einführung und Bedienung..............Seite 05 3.1 Ein neues Profil anlegen..........................Seite 07 3.1.1 Infrastrukture Modus..........................Seite 08 3.1.2 Ad-Hoc Modus............................Seite 09 3.2 Wireless LAN Verschlüsselung einstellen....................
Seite 3
Sie auf Installieren (Win 98/ME) falls Sie Windows® 98 oder Windows® ME verwenden. Möchten Sie die Bedienungsanlei- tung anzeigen lassen, klicken Sie auf Anleitung anzeigen. Um aktualisierte Treiber von der Hama Webseite herunterzuladen, klicken Sie auf Treiber-Download. Wählen Sie Zurück, um zur Sprachauswahl zurückzukehren.
Die Stabilität und Funktion der Treiber wurde vor Auslieferung ausführlich getestet. Die Qualifizierung der Treiber durch Hama ermöglicht es, neue Versionen schon viel früher zu verwenden und nicht auf den Windows®-Logo- Test warten zu müssen. Bestätigen Sie die Meldung daher bitte mit Installation fortsetzen.
Wechseln Sie zur Registerkarte Profilverwaltung und klicken Sie auf Scannen! Markieren Sie das gewünschte Netzwerk in der Liste und klicken Sie auf Aktivieren! Vergeben Sie im folgenden Fenster einen Namen für das Profil. Wechseln Sie danach zur Registerkarte Sicherheit! Wählen Sie die im Zielnetzwerk verwendete Verschlüsselung aus und klicken Sie danach auf Konfigurieren.
Seite 6
Im Fenster werden alle gespeicherten Profile angezeigt. Zu Beginn befindet sich hier nur das Standard-Profil. Unter dieser Liste werden Details zum ausgewählten Profil angezeigt. Im rechten Fensterbereich gibt es verschiedene Buttons für die Profilbearbeitung. Mit dem Button Profile sortieren haben Sie die Möglichkeit, angelegte Profile zu einer Liste Automatisch ausgewählter Profile hinzuzufügen.
3.1 Ein neues Profil anlegen Um ein neues Profil anlegen zu können, benötigen Sie verschiedene Informationen über das Zielnetzwerk. Zum einen ist die SSID des Zielnetzwerkes erforderlich, zum anderen müssen Sie wissen ob, und wenn ja wel- che Verschlüsselung im Zielnetzwerk verwendet wird. Ausserdem können Sie zwischen zwei verschiedenen Netzwerktypen wählen.
3.1.1 Betrieb im Infrastrukture-Modus Geben Sie als Erstes einen Profilnamen ein, zum Beispiel „Mein_Profil“. Im Feld Clientname wird automatisch der Name ihres PC eingetragen. Haben Sie sich für Variante 1 entschieden müssen Sie nun im Feld SSID1 die SSID des Zielnetzwerkes eintra- gen.
802.11-Authentifizierungsmodus Verwenden Sie die WEP Verschlüsselung, können Sie hier wählen zwischen Auto, Offen oder Installiert. Bevorzugte Zugriffspunkte Klicken Sie auf diesen Button, um in der folgenden Maske MAC-Adressen ihrer bevorzugten Wireless LAN Zugriffspunkte einzugeben. Sollte in ihrem Netzwerk eine Verschlüsselung verwendet, wechseln Sie zur Registerkarte Sicherheit und setzen Sie die Konfiguration auf Seite 10 unter Wireless LAN Verschlüsselung einstellen fort.
Funkmodus: 2,4 Ghz 54 Mbit/s: Aktivieren Sie diese Option, um Geräte nach dem Standard 802.11g mit 54 Mbps zu unterstützen (empfohlen) 2,4 Ghz 11 Mbit/s: Aktivieren Sie diese Option, um die Kompatibilität mit 11 Mbps Geräten zu gewährleisten (empfohlen) Super G™: Empfohlen, wenn der Router/Accesspoin oder andere teilnehmende Geräte diesen Modus unterstützten.
Grundsätzlich stehen ihnen mit diesem Gerät folgende Ver- schlüsselungsarten zur Verfügung: WEP-Verschlüsselung mit 64 Bit, 128 Bit und 152 Bit WPA und WPA2 Verschlüsselung Wir empfehlen ihnen eine Verschlüsselung mit WPA/WPA 2 und Kennwort-Authentifizierung. Sollten die anderen, im Netzwrk vorhendenen Geräte, kein WPA understützen wählen Sie WEP.
Es wird immer der Schlüssel übertragen, der unter Schlüssel übertragen markiert ist. Beispiele für Schlüssel: 64 bit Hex (10 Zeichen) = 231074a6ef 64 bit ASCII (5 Zeichen) = j31n! 128 bit Hex (26 Zeichen) = 231074a6b9773ce43f91a5bef3 128 bit ASCII (13 Zeichen) = urlaub2006!+0 Übernehmen Sie ihre Einstellungen mit OK.
Die Konfiguration ist nun soweit abgeschlossen. Wechseln Sie noch einmal zur Registerkarte Aktueller Status. Hier sollte jetzt eine Empfangsstärke und die ent- sprechenden Informationen über ihre Konfiguration angezeigt werden. Sie können das Konfigurationstool nun schließen. Das aktivierte Profil wird nach einem Neustart automatisch wieder ausgeführt.
Die Deinstallation ist nach dem Neustart des Computers abgeschlossen. 6. Support- und Kontaktinformationen Bei defekten Produkten: Bitte wenden Sie sich bei Produktreklamationen an Ihren Händler oder an die Hama Produktberatung. Internet/World Wide Web Produktunterstützung, neue Treiber oder Produktinformationen bekommen Sie unter www.hama.de Support Hotline –...
Operating instructions Wireless LAN USB Stick 108 Mbps Contents Installing the driver and configuration program ..................Page 15 Quick configuration ............................Page 17 The configuration program – introduction and operation ..............Page 18 3.1 Creating a profile ............................Page 20 3.1.1 Infrastructure mode ..........................
Seite 16
Windows® ME. Click Show instructions to open the operating instructions. Click Download driver to download the latest driver from the Hama website. Click Back to return to language selection. If your operating system is not listed, establish a connection to the internet (or use the CD on a computer with an established connection) and click Download driver.
This only means that the test has not been performed. The sta- bility and function of the driver was tested thoroughly before delivery. The qualification of the drivers by Hama means that new versions can be used far earlier and do not have to wait for the Windows®...
Enter the code required for the target network in the subsequent window. Switch to the Advanced tab. If you want to connect to an access point or router, we recommend that you leave all settings on this page as they are. If you want to connect to another wireless LAN client device, e.g. a USB stick or card bus, select Ad-hoc as the Network type and the same channel used by the client device under Channel.
Seite 19
Select the required profile in the list of the Available profiles. Click Add. The profile select is then displayed in the list of Automatically selected profiles. That means that this profile is run automatically, e.g. after a restart. If there is more than one profile in this list, you can set the required sequence with the Move up and Move down buttons.
3.1 Creating a new profile You need certain information on the target network to create a new profile. For one, the SSID of the target network is required. You must also know whether encryption is used in the target network, and if so, which type. You can also choose one of two different network types. The device supports the infrastructure and ad-hoc network types.
3.1.1Operation in infrastructure mode First enter a profile name, e.g. “My_profile”. In the client name field, the name of your PC is entered automatically. If you have selected version 1, you must now enter the SSID of the target network in the SSID1 field. This is in the wireless LAN settings in your router or access point or you can ask the person in charge.
Preferred access points Click this button to enter the MAC addresses of your preferred wireless LAN in the subsequent screen. If your network uses encryption, switch to the Security tab and continue configuration on page 23 under Setting wireless LAN encryption. If your network is not encrypted, click OK to accept the settings! In the Profile management tab, you can now select your profile and activate it by clicking the button.
Power saving mode: This setting is not important for the ad-hoc mode. Power saving mode is deactivated. 802.11b preamble: We recommend that you leave this set to Long only. If your network uses encryption, switch to the Security tab and continue configuration under Setting wireless LAN encryption.
3.2.1 WEP encryption Wired Equivalent Privacy (WEP) is a standard encryption algorithm for WLAN. It both controls the access to the network and guarantees the integrity of the data. This method is considered vulnerable due to a range of weaknesses. Authentication is implemented using the shared key method. If you use WEP encryption, select Pre-installed code (static WEP).
3.2.2 WPA/WPA2 encryption Wi-Fi Protected Access (WPA) is an encryption method for WLAN. WPA contains the WEP architecture, but offers additional protection via dynamic codes, which are based on the Temporal Key Integrity Protocol (TKIP), and also offers pre-shared keys (PSK) or extensible authentication protocol (EAP) for user authen- tication.
4. Configuring the software and the computer After you have successfully installed the network adapter, you still have to install or configure a protocol. This protocol governs the data exchange between the computer and the network. TCP/IP is most common. Each computer has to be assigned its own address for the protocol.
6. Support and contact information If products are defective: Please contact your dealer or Hama Product Consulting if you have any product claims. Internet / World Wide Web: Product support, new drivers or product information can be found at www.hama.de Support Hotline –...
¬ Mode d’emploi Clé USB 108 Mbit/s pour réseau local sans fil Sommaire Installation du pilote et du programme de configuration................ page 28 Configuration rapide............................page 30 Programme de configuration – Introduction et commande ..............page 31 3.1 Création d’un profil ............................page 33 3.1.1 Mode infrastructure ..........................
Seite 29
Cliquez sur Installer (2000/XP 32 Bit), afin de lancer l’installation dans le cas où vous utilisez Windows® 2000 ou XP comme système d’exploitation. Une utilisation restreinte de l’appareil est également possible avec les systèmes Win 98/ME. La fonction « Extended Range (XR)TM » ne sera par exemple pas disponi- ble et le logiciel ne sera disponible qu’en anglais.
Windows®. La stabilité et le fonctionnement du pilote ont été néanmoins amplement testés avant sa mise sur la mar- ché. L’homologation effectuée par Hama vous permet d’utiliser des nouvelles versions du pilote dès à présent sans avoir à...
Commutez vers l’onglet Gestion de profils et cliquez sur Scanner. Cochez le réseau correspondant dans la liste et cliquez sur Activer. Donnez un nom à votre profil dans la fenêtre suivante. Commutez ensuite vers l’onglet Sécurité. Sélectionnez le chiffrement utilisé dans le réseau cible, puis cliquez sur Configurer. Dans le cas où aucun chiffrement n’est utilisé...
Seite 32
Tous les profils sauvegardés seront affichés dans la partie supérieure gauche de la fenêtre. Le premier profil est le profil Standard. Les détails du profil sélectionné sont affichés dans cette liste. Plusieurs boutons de traitement du profil sont placés dans la partie droite de la fenêtre. Le bouton Tri des profils vous permet d’ajouter des profils déjà...
3.1 Création d’un nouveau profil Vous aurez besoin de différentes informations concernant le réseau cible afin de créer un nouveau profil. Vous devrez, entre autres, connaître le SSID du réseau cible et vous devrez savoir si un chiffrement est utilisé pour le réseau cible ;...
3.1.1 Fonctionnement en mode infrastructure Saisissez premièrement un Nom de profil, par exemple « mon_profil ». Le nom de votre ordinateur est automatiquement affiché dans le champ Nom de client. Vous devez saisir l’identifiant SSID du réseau cible dans le camp SSID1 dans le cas où vous avez choisi la Variante 1.
Point d’accès préféré Cliquez sur ce bouton afin de saisir dans un masque les adresses MAC de vos points d’accès Wireless LAN préférés. Commutez vers l’onglet Sécurité et continuez la configuration à la page 36 sous Réglage du chiffrement Wireless LAN dans le cas où votre réseau utilise un chiffrement. Confirmez vos réglages avec OK dans le cas où...
Mode radio : 2,4 Ghz 54 Mbit/s : Activez cette option pour supporter des appareils selon le standard 802.11g avec 54 Mbit/s (conseillé) 2,4 Ghz 11 Mbit/s : Activez cette option afin de garantir la comptabilité d’appareils 11 Mbit/s (conseillé) Super G ™...
De manière générale, plusieurs types de codage sont dispo- nibles pour votre appareil : Chiffrement WEP 64 bits, 128 bits et 152 bits Chiffrement WPA et WPA2 Nous vous conseillons d’utiliser un chiffrement WPA/WPA 2 et une authentification du mot de passe. Sélectionnez WEP dans le cas où...
La configuration est ainsi terminée. Commutez encore une fois vers l’onglet Etat actuel. Les indications relatives à l’intensité de réception et les informations correspondant à votre configuration devraient y être affichées. Vous pouvez alors refermer l’outil de configuration. Le profil actif sera automa- tiquement sélectionné...
En cas de réclamation concernant le produit, veuillez vous adresser à votre revendeur ou au département conseil produits de Hama. Internet / World Wide Web Notre support technique, les nouveaux pilotes et les informations produits sont disponibles sous : www.hama.de Ligne téléphonique directe d’assistance – Conseil produits Hama : Tél. +49 (0) 9091 / 502-115 Fax +49 (0) 9091 / 502-272 e-mail : produktberatung@hama.de...
÷ Betjeningsvejledning Wireless LAN USB Stick 108Mbps Indholdsfortegnelse Installation af driver og konfigurationsprogram..................Side 41 Lynkonfiguration .............................. Side 43 Konfigurationsprogrammet – indføring og betjening ................Side 44 3.1 Oprettelse af en profil ............................. Side 46 3.1.1 Infrastruktur funktion ..........................Side 47 3.1.2 Ad-hoc funktion ............................
Seite 42
Klik på Install (Win 98/ME) hvis du benytter Windows® 98 eller Windows® ME. Hvis du ønsker at få vist betjeningsvejledningen, så klik på Show instructions. For at downloade den aktuelle driver fra Hama’s webside, skal du klikke på Download driver. Vælg Back, for at vende tilbage til valg af sprog.
Denne melding betyder kun, at testen endnu ikke er gennem- ført. Driverens stabilitet og funktion blev udførligt testet før udlevering. Kvalificeringen af driveren gennem Hama gør det muligt at benytte nye udgaver meget tidligere uden at skulle vente på Windows®-Logo-testen. Bekræft derfor med Continue Anyway.
Udvælg den i objektnetværket anvendte krypteringsform og klik derefter på Configure. Hvis der ikke anvendes kryptering i objektnetværket, skal du skifte til mappen Advanced og ignorere punkt 6. Indtast i det følgende vindue den krævede nøgle til objektnetværket. Skift derefter til mappen Advanced. Skal du forbinde til et accesspoint eller en router, anbefaler vi at lade alle indstillinger på...
Seite 45
Med knappen Sort profiles har du mulighed for at henføre oprettede profiler til en liste Automatically saved profiles. Marker den ønskede profil på listen Available profiles. Klik herefter på Add. Den profil der blev markeret, ses nu på listen Automatically selected profiles. Det betyder, at denne profil fx efter en genstart automatisk udføres.
3.1 Oprettelse af en ny profil For at kunne oprette en ny profil, har du brug for forskellige informationer om objektnetværket. Til nogle er SSID for objektnetværket påkrævet, til andre skal du vide om og hvis ja, hvilken kryptering der anvendes i objektnetværket.
3.1.1 Drift i infrastruktur-funktion Tast først et profilnavn ind, fx „Min_profil“. I feltet client name indsættes automatisk navnet på din PC. Har du bestemt dig for variant 1 skal du kun indskrive SSID for objektnetværket i feltet SSID1. Dette kan du finde i din router eller dit accesspoint i Wireless LAN indstillinger eller ved at spørge en ansvarlig person.
Preferred access points Klik på denne knap for i den følgende maske at indtaste MAC-adresser for dine foretrukne Wireless LAN tilslutningspunkter. Hvis der anvendes kryptering i dit netværk, skifter du til mappen Security og fortsætter konfigurationen på side 49 under indstilling af Wireless LAN kryptering. Hvis du benytter dit netværk uden kryptering, bekræfter du indstillingerne med OK! I mappen Profile manage- ment kan du nu markere den aktuelle profil og med et klik på...
Super G™ : Anbefales når router/accesspoint eller andre deltagende enheder understøtter denne funktion. eXtended Range (XR)™ : Anbefales når router/accesspoint eller andre deltagende enheder understøtter denne funktion. QoS: Understøttelse af båndbreddereservering (sjældent nødvendigt) Power saving mode: Denne indstilling er ikke vigtig i Ad-Hoc-funktionen. Energisparefunktionen er deaktiveret. 802.11b preamble: Vi anbefaler at lade det være ved indstillingen Long only.
3.2.1 WEP kryptering Wired Equivalent Privacy (WEP) er en standard krypteringsalgoritme til WLAN. Den skal både regulere adgangen til netværket og sikre dataintegriteten. På grund af forskellige svage punkter anses metoden for at være usikker. Autentifikationen realiseres i dette tilfælde efter shared key metoden. (delt nøgle) Hvis du vil bruge WEP kryptering, skal du vælge Pre-installed code! (statisk WEP) Klik så...
3.2.2 WPA/WPA2 kryptering Wi-Fi Protected Access (WPA) er en krypteringsmetode til WLAN. WPA indeholder WEP’s arkitektur, men tilbyder dog yderligere beskyttelse med dynamisk nøgle, der er baseret på Temporal Key Integrity Protocol (TKIP), og tilbyder yderligere autentifikation af bruger PSK (Pre-Shared-Keys) eller Extensible Authentication Protocol (EAP), til hvilken dog en Radius Server er påkrævet.
4. Software/computer konfiguration Efter den vellykkede installation af netværksenheden skal blandt andet endnu en protokol installeres eller konfigureres. Via denne udveksler computeren et netværks data. Hyppigst anvendes TCP/IP. Til dette brug skal hver computer tildeles egen adresse. Den automatiske adressetildeling fungerer kun pålideligt, når der er en DHCP-Server i netværket, altså...
Klik derefter på OK for at genstarte computeren. Afinstallationen er efter genstart af computeren afsluttet. 6. Support- og kontaktoplysninger Ved defekte produkter: Henvend dig ved produktreklamationer til din forhandler eller til Hama produktrådgivning. Internet/World Wide Web Produktsupport, nye drivere eller produktoplysninger Se under www.hama.de Support hotline –...
Seite 54
• Consente anche i collegamenti ad altri apparecchi WLAN in modalità Ad-Hoc. Non sono necessari router WLAN, né Access-Point (velocità dati: fino a 54Mbps) La dichiarazione di conformitá secondo la direttiva R&TTE 99/5/EC é disponibile sul sito www.hama.de Wireless LAN USB 2.0 netwerkadapter 108 Mbps •...
Seite 55
• Beépített antennával • Lehetővé teszi további WLAN-készülék csatlakoztatását Ad-Hoc-Modus-ban. Ehhez nincs szükség WLAN- Router-re vagy Access-Point alkalmazására (Adatsebesség: 54Mbps-ig) A megfelelőségi nyilatkozat a 99/5/EC R&TTE-irányelv Szerinti, amely megtalálható a www.hama.de honlapon. Forgalmazza: Hama Kft. 1181 Budapest, Zádor u. 18.
Seite 56
Hama GmbH & Co KG Postfach 80 86651 Monheim/Germany Tel. +49 (0)9091/502-0 Fax +49 (0)9091/502-274 hama@hama.de www.hama.de 00062765-03.06...
