EINSTELLUNGEN DES MOTORS

Der Motor ist so ausgelegt, dass er unter allen
Betriebsbedingungen die optimale Leistung liefert.
Jegliche Einstellarbeiten müssen vom Vertragshändler
durchgeführt werden.
AUSRICHTUNG DES MÄHWERKS
VORSICHT
Vor Arbeiten am Mähwerk die Zapfwelle
ausschalten und den Motor abstellen. Alle
beweglichen Teile zum Stillstand kommen lassen.
Den Zündschlüssel abziehen. Das Zündkabel
abklemmen und von der Zündkerze entfernt
befestigen.

Seitliche Ausrichtung

Bei ungleichmäßigem Schnitt muss ggf. das Mähwerk
ausgerichtet werden. Ungleichmäßiger oder falscher
Reifendruck sind weitere Ursachen für einen
ungleichmäßigen Schnitt. Siehe REIFENDRUCK
PRÜFEN.
1. Den Mäher mit angebautem Mähwerk auf hartem,
ebenem Boden wie einer Betondecke abstellen. Die
Vorderräder gerade nach vorn ausrichten. Den Motor
abstellen, die Fahrgeschwindigkeitshebel in die
PARK-Position stellen und alle beweglichen Teile zum
Stillstand kommen lassen.
2. Die Mähmesser untersuchen und verbogene
Mähmesser austauschen.
3. Den Reifendruck prüfen. Siehe REIFENDRUCK
PRÜFEN.
4. Das Mähwerk auf eine mittlere Schnitthöhe
einstellen. Die Mähmesser so positionieren, dass sie
seitlich ausgerichtet sind (Abbildung 34).
5. Den Abstand zwischen der Spitze der äußeren
Mähmesser und dem Boden messen (Abbildungen
33 und 34). Wenn die Differenz zwischen den
Messwerten an den beiden Enden mehr als 3 mm
(1/8 Zoll) beträgt, mit Schritt 6 fortfahren. Ist die
Differenz 3 mm (1/8 Zoll) oder kleiner, mit
„Längsausrichtung" fortfahren.
6. Siehe Abbildung 35. Die äußere Mutter (A) und die
Taptite-Schraube (C) lösen und anschließend die
Exzentermutter (B) drehen, um die linke Seite des
Mähwerks anzuheben oder abzusenken. Nachdem
das Mähwerk waagerecht ausgerichtet wurde, die
Exzentermutter fixieren und die äußere Mutter fest
anziehen. Die Taptite-Schraube (C) anziehen.
A
B
C

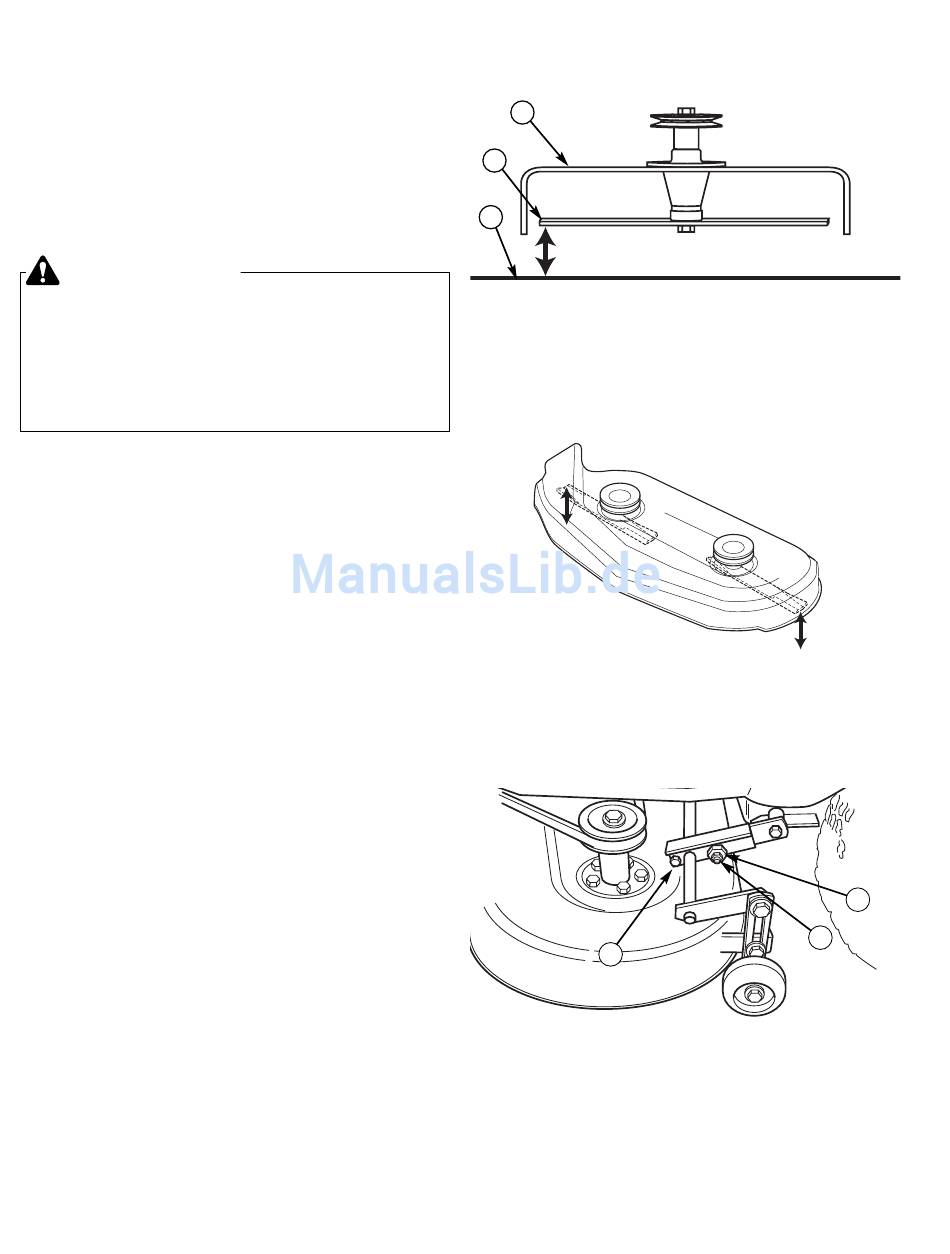

Abbildung 33. Abstand der Mähmesserspitzen zum
Boden messen
A. Mähwerk
B. Messerspitze
C. Ebener Boden
Abbildung 34. Mähmesser seitlich ausrichten
C
Abbildung 35. Seitliche Ausrichtung
A. Äußere Mutter
B. Exzentermutter
C. Taptite-Schraube
26
B
A
