Sicherheitsanweisungen & Betriebsanleitung für
MODELLKENNUNG
SELBSTFAHREND
SCHNITTBREITE
E – Europäisches Modell
C– Gewerbliches Modell
L – Aluminiummähwerk
P – selbstfahrendes Modell
21 – 53 cm Schnittbreite
Danke, daß Sie ein SNAPPER-Gerät gekauft haben! Vor dem Betreiben Ihrer Maschine diese Betriebsanleitung sorgfältig durchlesen und
dabei besonders auf die Seiten 2 und 3, "WICHTIGE SICHERHEITSMASSNAHMEN", achten. Alle angetriebenen Geräte sind bei falschem
Gebrauch eine potentielle Gefahrenquelle. Denken Sie auch daran, daß Sicherheit den vorsichtigen Gebrauch in Übereinstimmung mit
der Betriebsanleitung und gesundem Menschenverstand voraussetzt!
HINWEIS: Die technischen Daten sind zum Druckzeitpunkt richtig und können jederzeit geändert werden.
* Die tatsächliche Dauerleistung ist ggf. wegen Betriebseinschränkungen und Umweltfaktoren niedriger.
COPYRIGHT © 2006
SNAPPER – EIN GESCHÄFTSBEREICH VON SIMPLICITY MFG. INC.
ALLE RECHTE VORBEHALTEN

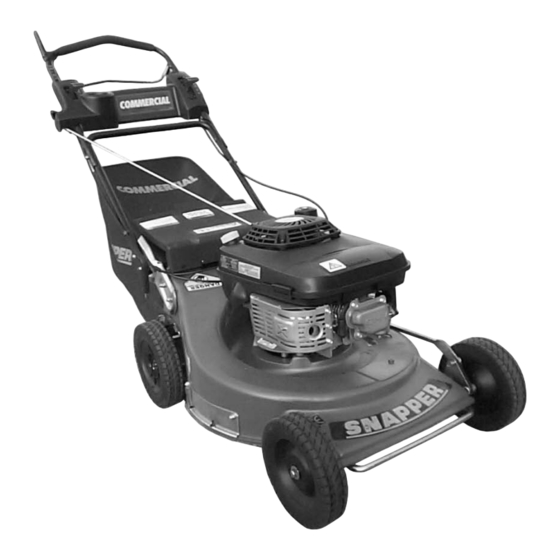

EUROPÄISCHER RASENMÄHER
GEWERBLICHES MODELL
ERKLÄRUNG DER MODELLNUMMERN
E
C
L
P
MIT 53-cm-ALUMINIUM-
GUSSMÄHWERK,
21
60
2
60 - 6,0 PS (Motorleistung)
2 - Serienkennung
KW – Kawasaki Motor
V - OHV-Motor
1
SERIE 2
SELBSTFAHRENDE U.
MODELLE MIT
ELEKTROSTARTER
ECLP21602KWV
KWV
MOTOROPTIONEN
SERIENKENNUNG
MOTORLEISTUNG PS
ANLEITUNG Nr 7100757 (I.R 4/25/2006)
TP 112-5181-IR-WB-N
