7. Elektroinstallationen

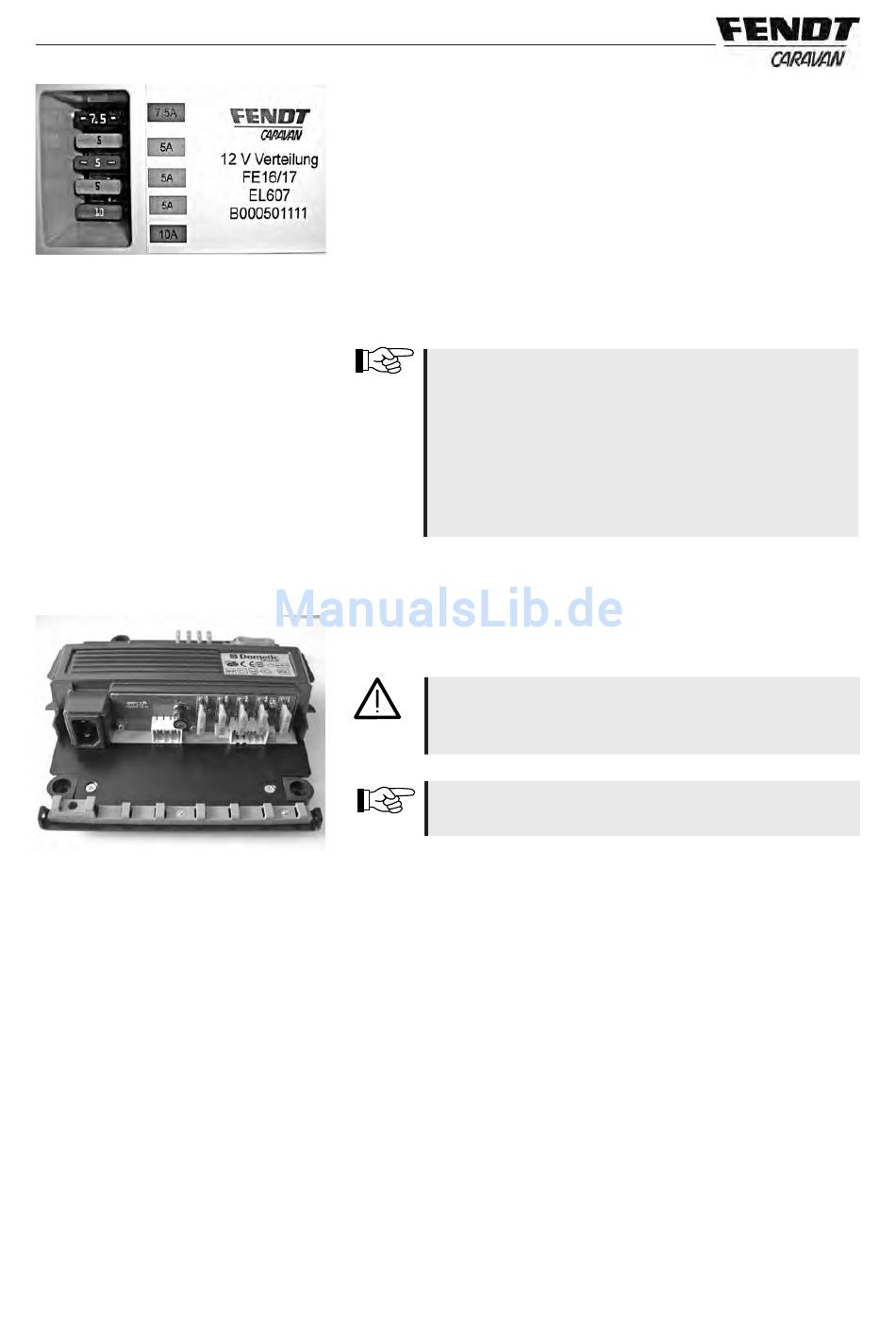

Bild zeigt Gerät ohne Abdeckung.
Bilder können von der tatsächlich vorhan-
denen Ausstattung abweichen!

Schaltbox und Sicherungsbelegung

(nur Baureihen Brillant, Diamant, Tendenza)
Die Anordnung der Sicherungen stellt sich wie folgt dar (von unten
nach oben):
1. Stromkreis A / 10A
3. Stromkreis C /
4. Stromkreis D /
5. Stromkreis E /
6. Stromkreis F / 7,5A
Beachten Sie hierzu auch den separat beigelegten
Schaltplan für die 12 V-Stromversorgung.
Weitere Informationen zu den einzelnen Stromkreisen
finden Sie im anschließenden Kapitel 7.4 Lichtsteu-
ersystem.
Die 10A-Sicherung für den 2. Stromkreis B befindet
sich unter der Abdeckung der Schaltbox.
Die Sicherungen im Schaltnetzteil dienen zur Absicherung der Lei-
tung zur Schaltbox.
Die Sicherungen des Schaltnetzteils, sowie der Schalt-
box dürfen keinesfalls durch Sicherungen mit falschem
Sockel oder mit höherer Amperezahl ersetzt werden.
Die Sicherungsbelegung kann modell- und ausstattungs-
abhängig abweichen.
5A
5A
5A
