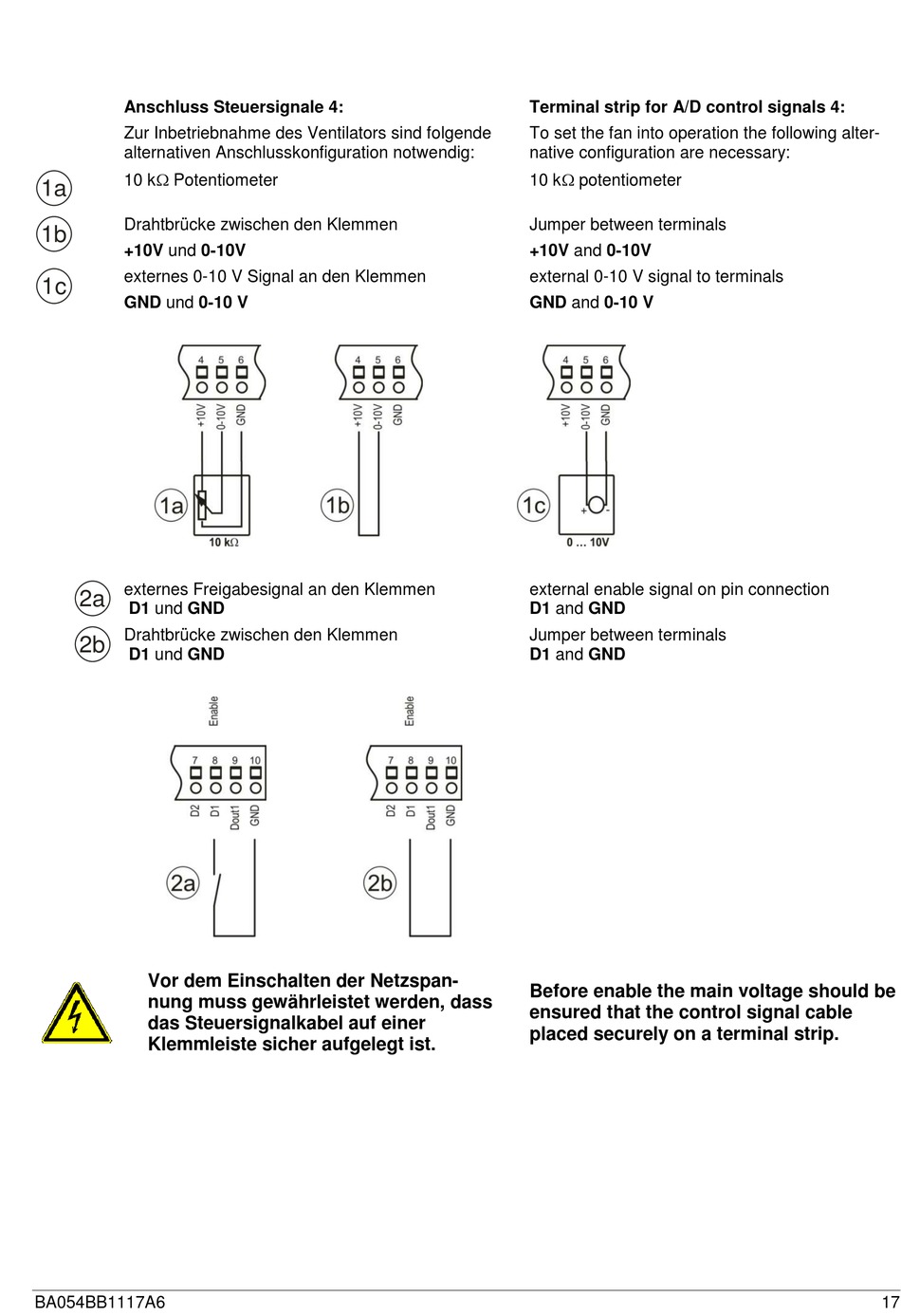

Anschluss Steuersignale 4:
Zur Inbetriebnahme des Ventilators sind folgende
alternativen Anschlusskonfiguration notwendig:
10 k Potentiometer
1a
Drahtbrücke zwischen den Klemmen
1b
+10V und 0-10V
externes 0-10 V Signal an den Klemmen
1c
GND und 0-10 V
externes Freigabesignal an den Klemmen
2a
D1 und GND
Drahtbrücke zwischen den Klemmen
2b
D1 und GND
Vor dem Einschalten der Netzspan-
nung muss gewährleistet werden, dass
das Steuersignalkabel auf einer
Klemmleiste sicher aufgelegt ist.
BA054BB1117A6
Terminal strip for A/D control signals 4:
To set the fan into operation the following alter-
native configuration are necessary:
10 k potentiometer
Jumper between terminals
+10V and 0-10V
external 0-10 V signal to terminals
GND and 0-10 V
external enable signal on pin connection
D1 and GND
Jumper between terminals
D1 and GND
Before enable the main voltage should be
ensured that the control signal cable
placed securely on a terminal strip.
17
