Beschreibung
3.5 Beschreibung der Komponenten
3.5.8
Power Stack Adapter
Der Power Stack Adapter (PSA) bildet die physikalische Schnittstelle zwischen dem
Leistungsteil und der Steuerung und Regelung. Hier findet die galvanische Trennung
(elektrische Kopplung über Licht) zwischen dem Leistungsteil und der Steuerung statt. Über
die schnelle serielle Kommunikationsschnittstelle DRIVE CLiQ findet der Datenaustausch
zwischen Power Stack Adapter und Control Unit statt.
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
⑪
⑫
⑬
⑭

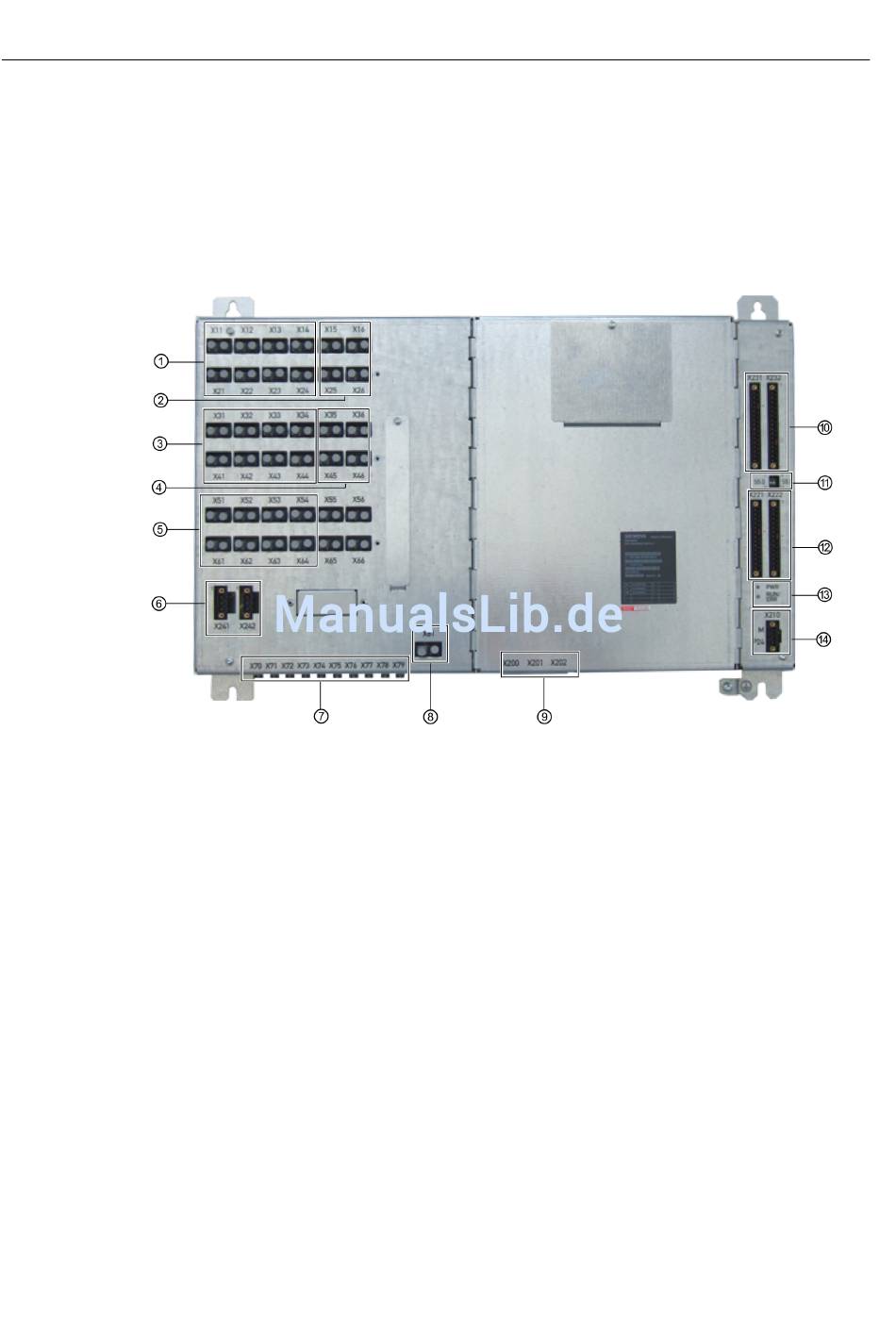

Bild 3-4
42
X11 – X14, X21 –
Ansteuerung der Leistungshalbleiter, Wechselrichter Phase u
X24
X15, X16, X25, X26 Ansteuerung der Leistungshalbleiter, Kurzschließer
X31 – X34, X41 –
Ansteuerung der Leistungshalbleiter, Wechselrichter Phase v
X44
X35, X36, X45, X46 Ansteuerung der Leistungshalbleiter, Bremssteller
X51 – X54, X61 –
Ansteuerung der Leistungshalbleiter, Wechselrichter Phase w
X64
X241, X242
Anwahl von Safe Torque Off
X70 – X79
Istwertkanäle 0 bis 9
X81
Reißleine
X200 – X202
DRIVE-CliQ Schnittstellen
X231, X232
Analoge und digitale Ausgänge
S5.0
Schalter der Analogeingänge, Spannungs-/Strommessung AI0
S5.1
Schalter der Analogeingänge, Spannungs-/Strommessung AI1
X221, X222
Analoge und digitale Eingänge, Temperatursensoranschlüsse
LEDs
Diagnose über LED
X210
Elektronikstromversorgung
Schnittstellenübersicht des PSA
SINAMICS GM150 6SL3815-2LN41-4AA2
Betriebsanleitung 04/2017
