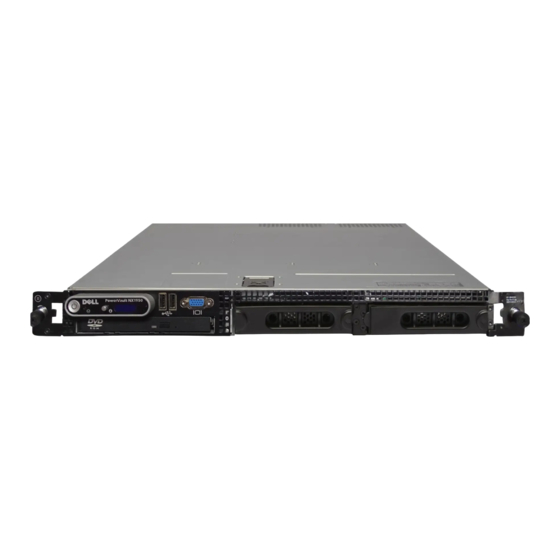

Dell PowerVault NX1950 Hardware-Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Dell Anleitungen
  4. Disk-Array
  5. PowerVault NX1950ö
  6. Hardware-benutzerhandbuch

Dell PowerVault NX1950 Hardware-Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für PowerVault NX1950:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Dell™ PowerVault™
NX1950 Systeme
Hardware-Benutzerhandbuch
w w w . d e l l . c o m | s u p p o r t . d e l l . c o m

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell PowerVault NX1950

Inhaltszusammenfassung für Dell PowerVault NX1950

  • Seite 1 Dell™ PowerVault™ NX1950 Systeme Hardware-Benutzerhandbuch w w w . d e l l . c o m | s u p p o r t . d e l l . c o m...

  • Seite 2: Anmerkungen, Hinweise Und Warnungen

    Die Reproduktion dieses Dokuments in jeglicher Form ohne schriftliche Genehmigung von Dell Inc. ist streng untersagt. Marken in diesem Text: Dell, das DELL Logo, Inspiron, Dell Precision, Dimension, OptiPlex, Latitude, PowerEdge, PowerVault, PowerApp, OpenManage und XPS sind Marken von Dell Inc.; Microsoft und Windows sind eingetragene Marken von Microsoft Corporation.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Wissenswertes zum System ......Weitere nützliche Informationen Zugriff auf Systemfunktionen beim Start ....Anzeigen und Merkmale der Frontblende .
  • Seite 4 Deaktivieren eines verlorenen Kennworts ....Konfiguration des Baseboard-Management-Controllers ....... . . Aufrufen des BMC-Setup-Moduls BMC-Setup-Modul-Optionen .
  • Seite 5 Aktivieren der integrierten NIC-TOE-Funktion ....Prozessoren ........
  • Seite 6 Fehlerbehebung Sicherheit geht vor – für Sie und Ihr System ....Startvorgang ........
  • Seite 7 ..... . Unternehmenstraining und Zertifizierung von Dell ....
  • Seite 8 Inhalt...

  • Seite 9: Wissenswertes Zum System

    Wissenswertes zum System In diesem Abschnitt sind die Schnittstellenfunktionen der Hardware, Firmware und Software beschrieben, die den grundlegenden Betrieb des Systems gewährleisten. Mit den physischen Anschlüssen auf der Vorder- und Rückseite lässt sich das System einfach mit externen Geräten verbinden und erweitern. Die Firmware, die Anwendungen und das Betriebssystem überwachen das System und den Zustand der Komponenten und informieren Sie bei Problemen.

  • Seite 10: Zugriff Auf Systemfunktionen Beim Start

    Sie in der Dokumentation zum integrierten NIC. <Strg+D> Mit dieser Tastenkombination können Sie bestimmte Einstellungen für den Dell Remote Access Controller (DRAC) konfigurieren. Nähere Informationen über das Einrichten und Verwenden des DRAC erhalten Sie im User’s Guide (Benutzerhandbuch) zum DRAC.

  • Seite 11: Anzeigen Und Merkmale Der Frontblende

    Anzeigen und Merkmale der Frontblende Abbildung 1-1 zeigt die Steuerelemente, Anzeigen und Anschlüsse, die sich hinter der optionalen Rack- blende auf der Vorderseite des Systems befinden. Abbildung 1-1. Merkmale und Anzeigen auf der Vorderseite Tabelle 1-2. Leuchtanzeigen, Tasten und Anschlüsse auf der Vorderseite Anzeige, Taste oder Anschluss Symbol Beschreibung...
  • Seite 12 Tabelle 1-2. Leuchtanzeigen, Tasten und Anschlüsse auf der Vorderseite (Fortsetzung) Anzeige, Taste oder Anschluss Symbol Beschreibung Systemidentifikationstaste Die Identifizierungstasten auf der vorderen und rück- seitigen Blende dienen dazu, ein bestimmtes System innerhalb eines Racks zu finden. Wird eine dieser Tasten gedrückt, blinkt die blaue Systemstatusanzeige auf der Vorder- und Rückseite, bis eine der Tasten erneut gedrückt wird.

  • Seite 13: Festplattenanzeigecodes

    Festplattenanzeigecodes Die Festplattenlaufwerke des Systems werden über die SAS RAID-Controllerkarte konfiguriert. Zwei Anzeigen pro Laufwerkträger geben Aufschluss über den Status der Festplattenlaufwerke. Siehe Abbildung 1-2 und Tabelle 1-3. Die Firmware der SAS-Rückwandplatine steuert die Betriebs- und Fehleranzeige des Laufwerks. Abbildung 1-2. Festplattenanzeigen Laufwerkstatusanzeige (grün und gelb) Laufwerkaktivitätsanzeige (grün)

  • Seite 14: Merkmale Und Anzeigen Auf Der Rückseite

    Tabelle 1-3. Festplattenanzeigemuster bei RAID-Konfigurationen Bedingung Laufwerkstatusanzeigemuster Laufwerk identifizieren/zum Blinkt grün, zweimal pro Sekunde Entfernen vorbereiten Laufwerk bereit zum Ein- oder Ausbauen Fehlerankündigung beim Laufwerk Blinkt grün, gelb, und erlischt. Laufwerk ausgefallen Blinkt gelb, viermal pro Sekunde Laufwerk wird neu aufgebaut Blinkt langsam grün Laufwerk online Leuchtet stetig grün...

  • Seite 15: Anschließen Von Externen Geräten

    Anschließen von externen Geräten Beachten Sie beim Anschluss von externen Geräten an das System folgende Richtlinien: • Die meisten Geräte müssen mit einem bestimmten Anschluss verbunden werden, und es müssen Gerätetreiber installiert werden, bevor das Gerät ordnungsgemäß betrieben werden kann (Geräte- treiber sind normalerweise in der Betriebssystemsoftware enthalten oder werden mit dem jeweiligen Gerät geliefert).

  • Seite 16: Nic-Anzeigecodes

    Abbildung 1-4. Netzteilanzeigen Netzteil-Statusanzeige Netzteil-Fehleranzeige Statusanzeige der Wechselspannungsquelle NIC-Anzeigecodes Jeder NIC an der Rückseite besitzt eine Anzeige für Informationen zur Netzwerkaktivität und zum Verbindungsstatus. (siehe Abbildung 1-5). In Tabelle 1-6 sind die NIC-Anzeigecodes aufgeführt. Abbildung 1-5. NIC-Anzeigen Verbindungsanzeige Aktivitätsanzeige Tabelle 1-6. NIC-Anzeigecodes Anzeige Anzeigecode Verbindungsanzeige und Aktivitätsanzeige...

  • Seite 17: Meldungen Auf Der Lcd-Statusanzeige

    Meldungen auf der LCD-Statusanzeige Die LCD-Anzeige auf dem Bedienfeld informiert mit Statusmeldungen darüber, wenn das System ordnungsgemäß funktioniert oder überprüft werden muss. Die LCD-Anzeige leuchtet bei normalem Betrieb blau. Im Fehlerfall leuchtet die Anzeige gelb. Die LCD- Anzeige gibt eine Laufmeldung mit einem Fehlercode und einer Beschreibung wieder. In Tabelle 1-7 sind die möglichen LCD-Statusmeldungen sowie die jeweils in Betracht kommenden Ursachen aufgeführt.
  • Seite 18 Lesen Sie die aktuellen System- E1410 CPU # IERR einen internen Fehler. informationen im entsprechenden „Information Update Tech Sheet“ (Aktuelle technische Infor- mationen) auf support.dell.com. Wenn das Problem weiterhin besteht, lesen Sie „Wie Sie Hilfe bekommen“, auf Seite 123. Wissenswertes zum System...
  • Seite 19 Siehe „Fehlerbehebung bei den E1418 CPU # Presence vorhanden oder fehlerhaft, und die Mikroprozessoren“, auf Seite 111. Systemkonfiguration wird nicht unterstützt. Konfiguration der Prozessoren wird von Dell Siehe „System Memory“, E141C CPU Mismatch nicht unterstützt. auf Seite 66. Stellen Sie sicher,...
  • Seite 20 Tabelle 1-7. Meldungen auf der LCD-Statusanzeige (Fortsetzung) Code Text Ursachen Maßnahmen Das System-BIOS hat einen Prozessor- Siehe „Wie Sie Hilfe bekommen“, E1421 CPU Init Initialisierungsfehler gemeldet. auf Seite 123. Das System-BIOS hat einen Maschinen- Siehe „Wie Sie Hilfe bekommen“, E1422 CPU Machine prüffehler gemeldet.
  • Seite 21 Tabelle 1-7. Meldungen auf der LCD-Statusanzeige (Fortsetzung) Code Text Ursachen Maßnahmen Das System-BIOS hat einen PCI-Paritäts- Entfernen Sie die PCI-Erweite- E1711 PCI PERR fehler bei einer Komponente im PCI- rungskarten und setzen Sie sie neu B## D## F## Konfigurationsraum bei Bus Nr. ##, ein.
  • Seite 22 Tabelle 1-7. Meldungen auf der LCD-Statusanzeige (Fortsetzung) Code Text Ursachen Maßnahmen Bei der angegebenen Festplatte wurde Siehe „Fehlerbehebung bei einem E1811 HDD ## Rbld der Wiederaufbau abgebrochen. Festplattenlaufwerk“, Abrt auf Seite 107. Lesen Sie die RAID-Dokumentation, wenn das Problem weiterhin besteht. Die angegebene Festplatte wurde aus Dient nur zur Information.
  • Seite 23 Tabelle 1-7. Meldungen auf der LCD-Statusanzeige (Fortsetzung) Code Text Ursachen Maßnahmen Speicher ist konfiguriert, aber nicht Siehe „Fehlerbehebung E2012 Unusable verwendbar. Fehler beim Speichersubsystem. beim Systemspeicher“, Memory auf Seite 104. Das System-BIOS konnte sein Flash-Image Siehe „Fehlerbehebung E2013 Shadow BIOS nicht in den Speicher kopieren.
  • Seite 24 Tabelle 1-7. Meldungen auf der LCD-Statusanzeige (Fortsetzung) Code Text Ursachen Maßnahmen DRAC-Konfigurationsfehler (Dell Remote Gegebenenfalls werden spezifische E201F DRAC Config Access Controller ). Fehlermeldungen angezeigt. Stellen Sie sicher, dass die DRAC- Kabel und -Stecker korrekt ange- schlossen sind. Wenn das Problem weiterhin besteht, lesen Sie die DRAC-Dokumentation.

  • Seite 25: Lösen Von Problemen, Die Durch Lcd-Statusmeldungen Beschrieben Werden

    Tabelle 1-7. Meldungen auf der LCD-Statusanzeige (Fortsetzung) Code Text Ursachen Maßnahmen Das System-BIOS hat die Speicherspiegelung Siehe „Fehlerbehebung E2113 Mem Mirror Crd deaktiviert, weil in einer Spiegelhälfte zu viele beim Systemspeicher“, # DIMM ## & ## Fehler festgestellt wurden. „## & ##“ ist das auf Seite 104.

  • Seite 26: Löschen Von Lcd-Statusmeldungen

    Löschen von LCD-Statusmeldungen Bei Fehlern mit Sensoren, wie z.B. Temperatur, Spannung, Lüfter usw. wird die LCD-Meldung automatisch gelöscht, wenn der Sensor wieder in den Normalzustand zurückgekehrt ist. Wenn beispielsweise die Temperatur für eine Komponente außerhalb des zulässigen Bereichs liegt, wird auf dem LCD-Display die entsprechende Fehlermeldung angezeigt;...
  • Seite 27 Tabelle 1-8. Systemmeldungen Meldung Ursachen Maßnahmen Installierte Speichermodule Stellen Sie sicher, dass alle Speichermodule Alert! Redundant sind hinsichtlich Typ und Größe hinsichtlich Typ und Kapazität gleich und memory disabled! nicht identisch; fehlerhafte ordnungsgemäß installiert sind. Wenn das Memory configuration Speichermodule. Problem weiterhin besteht, lesen Sie does not support „Fehlerbehebung beim Systemspeicher“,...
  • Seite 28 RAC virtual USB devices may not be available... Der angegebene Zweig (Kanalpaar) Stellen Sie sicher, dass nur von Dell zugelas- FBD training error: enthält DIMM-Module, die sener Speicher verwendet wird. Es wird The following branch untereinander nicht kompatibel...
  • Seite 29 Tabelle 1-8. Systemmeldungen (Fortsetzung) Meldung Ursachen Maßnahmen Fehlerhafter Tastatur-Controller; Siehe „Wie Sie Hilfe bekommen“, Gate A20 failure fehlerhafte Systemplatine. auf Seite 123. Das Betriebssystem konnte Diese Meldung wird normalerweise von General failure den Befehl nicht ausführen. genaueren Angaben begleitet. Notieren Sie sich die Informationen und führen Sie die entsprechenden Maßnahmen durch, um das Problem zu beheben.
  • Seite 30 Tabelle 1-8. Systemmeldungen (Fortsetzung) Meldung Ursachen Maßnahmen Fehlerhaftes oder nicht vorhandenes Verwenden Sie eine CD oder eine Festplatte. No boot device Festplattenlaufwerk, Festplattensub- Wenn das Problem weiterhin besteht, lesen available system oder Subsystem für optisches Sie „Fehlerbehebung bei einem optischen Laufwerk, oder keine Startdiskette Laufwerk“, auf Seite 106 und „Fehler- in Laufwerk A.
  • Seite 31 Tabelle 1-8. Systemmeldungen (Fortsetzung) Meldung Ursachen Maßnahmen Fehlerhafte oder nicht ordnungs- Setzen Sie die PCIe-Karte neu ein. Siehe PCIe Training Error: gemäß installierte PCIe-Erweite- „Erweiterungskarten-Riser“, auf Seite 80. Embedded rungskarte im angegebenen Wenn das Problem weiterhin besteht, lesen Bus#nn/Dev#nn/Funcn Steckplatz. Sie „Wie Sie Hilfe bekommen“, PCIe Training Error: auf Seite 123.
  • Seite 32 Siehe „Fehlerbehebung bei der System- Time-of-day clock fehlerhaftes Bauteil. batterie“, auf Seite 101. stopped Die angegebenen DIMM-Module Stellen Sie sicher, dass nur von Dell The following DIMM sind mit dem System nicht zugelassener Speicher verwendet wird. pair is not compatible kompatibel.

  • Seite 33: Warnmeldungen

    Tabelle 1-8. Systemmeldungen (Fortsetzung) Meldung Ursachen Maßnahmen Defekte Systemplatine. Siehe „Wie Sie Hilfe bekommen“, Timer chip counter 2 auf Seite 123. failed Die Mikroprozessorkonfiguration Installieren Sie einen unterstützten Mikro- Unsupported CPU wird nicht vom System unterstützt. prozessor oder eine unterstützte combination Mikroprozessorkombination.
  • Seite 34 Wissenswertes zum System...

  • Seite 35: Verwenden Des System-Setup-Programms

    Verwenden des System-Setup-Programms Führen Sie nach dem Einrichten des Systems das System-Setup-Programm aus, damit Sie sich mit der Systemkonfiguration und den optionalen Einstellungen vertraut machen können. Notieren Sie die Informationen zum späteren Gebrauch. Sie können das System-Setup-Programm für folgende Aufgaben benutzen: •...

  • Seite 36: Verwenden Des System-Setup-Programms

    Verwenden des System-Setup-Programms Tabelle 2-1 enthält die Tasten zum Anzeigen und Ändern von Einstellungen im System-Setup-Programm und zum Beenden des Programms. Tabelle 2-1. Steuertasten des System-Setup-Programms Tasten Abhilfe Pfeil-Nach-Oben-Taste oder Zurück zum vorherigen Feld. <Umschalttaste><Tabulatortaste> Pfeil-Nach-Unten-Taste oder Weiter zum nächsten Feld. <Tabulatortaste>...
  • Seite 37 Abbildung 2-1. Hauptbildschirm des System-Setup-Programms In Tabelle 2-2 sind die Optionen und Beschreibungen zu den Informationsfeldern aufgeführt, die im Hauptbildschirm des System-Setup-Programms angezeigt werden. Spezifische Informationen finden Sie auch unter „Optionen des Bildschirms „System Security“ (Systemsicherheit)“, auf Seite 42. ANMERKUNG: Welche Optionen angezeigt werden, hängt von der Konfiguration des Systems ab.
  • Seite 38 Der Systemstart von einem externen Gerät an einem SAS- oder SCSI- Adapter wird nicht unterstützt. Aktuelle Informationen zum Systemstart von externen Laufwerken finden Sie auf der Website support.dell.com. USB Flash Drive Type Legt den Emulationstyp für das USB-Flash-Laufwerk fest. Hard disk (Festplatte) (Standardeinstellung bedeutet, dass sich das USB-Flash-Laufwerk wie eine Festplatte verhält.
  • Seite 39 Tabelle 2-2. Optionen des System-Setup-Programms (Fortsetzung) Option Beschreibung Remote Terminal Type Wählen Sie entweder VT 100/VT 220 oder ANSI. (Standardeinstellung VT 100/VT 220) Redirection After Boot Aktiviert oder deaktiviert die BIOS-Konsolenumleitung nach dem Start des Betriebs- (Standardeinstellung systems. Enabled) Embedded Server Anzeige eines Bildschirms zur Konfiguration der Optionen für die vordere LCD-Anzeige Management und zum Festlegen einer benutzerdefinierten LCD-Zeichenkette.

  • Seite 40: Bildschirm „Cpu Information" (Prozessorinformationen)

    Bildschirm „CPU Information“ (Prozessorinformationen) Tabelle 2-3 enthält die Optionen und Beschreibungen zu den Informationsfeldern, die im Bildschirm CPU Information (Prozessorinformationen) angezeigt werden. Tabelle 2-3. Bildschirm „CPU Information“ (Prozessorinformationen) Option Beschreibung Bus Speed Zeigt die Geschwindigkeit des Prozessorbusses an. Logical Processor Wird angezeigt, wenn die Prozessoren Hyperthreading unterstützen.

  • Seite 41: Bildschirm „Integrated Devices" (Integrierte Geräte)

    Bildschirm „Integrated Devices“ (Integrierte Geräte) Tabelle 2-4 enthält die Optionen und Beschreibungen der Informationsfelder, die im Bildschirm Integrated Devices (Integrierte Geräte) angezeigt werden. Tabelle 2-4. Optionen des Bildschirms „Integrated Devices“ (Integrierte Geräte) Option Beschreibung Integrated SAS Aktiviert oder deaktiviert den integrierten SAS-Controller. Controller (Standard- einstellung Enabled) Embedded SATA...

  • Seite 42: Bildschirm „System Security" (Systemsicherheit)

    Bildschirm „System Security“ (Systemsicherheit) Tabelle 2-5 enthält die Optionen und Beschreibungen der Informationsfelder, die im Bildschirm System Security (Systemsicherheit) angezeigt werden. Tabelle 2-5. Optionen des Bildschirms „System Security“ (Systemsicherheit) Option Beschreibung System Password Zeigt den derzeitigen Status der Kennwortschutzfunktion des Systems an und ermöglicht die Zuweisung und Bestätigung eines neuen Systemkennworts.

  • Seite 43: Bildschirm „Exit" (Beenden)

    Tabelle 2-5. Optionen des Bildschirms „System Security“ (Systemsicherheit) (Fortsetzung) Option Beschreibung HINWEIS: NMI Button Verwenden Sie die NMI-Taste nur dann, wenn Sie durch einen Kundendienstmit- arbeiter dazu aufgefordert wurden oder dies ausdrücklich in der Dokumentation des verwendeten Betriebssystems verlangt wird. Durch Drücken dieser Taste wird das Betriebs- system angehalten und ein Diagnosefenster angezeigt.

  • Seite 44: Verwenden Des Systemkennworts

    Verwenden des Systemkennworts Nach Vergabe eines Systemkennworts haben nur noch autorisierte Personen vollen Zugriff auf die System- funktionen. Wenn die Option System Password (Systemkennwort) auf Enabled (Aktiviert) gesetzt ist, werden Sie nach dem Systemstart zur Eingabe des Systemkennworts aufgefordert. Zuweisen eines Systemkennworts Bevor Sie ein Systemkennwort vergeben, muss das System-Setup-Programm aufgerufen und die Option System Password (Systemkennwort) aktiviert werden.
  • Seite 45 Verwenden des Systemkennworts zur Sicherung des Systems ANMERKUNG: Wenn ein Setup-Kennwort zugewiesen wurde (siehe „Verwenden des Setup-Kennworts“, auf Seite 46), ist das Setup-Kennwort als alternatives Systemkennwort zugelassen. Wenn die Option Password Status (Kennwortstatus) auf Unlocked (Entsperrt) gesetzt ist, kann die Kennwortsicherheit aktiviert bleiben oder deaktiviert werden. So aktivieren Sie den Kennwortschutz: 1 Schalten Sie das System ein, oder starten Sie es neu, indem Sie die Tastenkombination <Strg><Alt><Entf>...

  • Seite 46: Verwenden Des Setup-Kennworts

    Löschen oder Ändern eines bestehenden Systemkennworts 1 Drücken Sie nach Aufforderung <Strg><Eingabetaste>, um das bestehende Systemkennwort zu deaktivieren. Wenn Sie zur Eingabe des Setup-Kennworts aufgefordert werden, wenden Sie sich an den Netzwerk- administrator. 2 Rufen Sie während des POST das System-Setup-Programm auf, indem Sie die Taste <F2> drücken. 3 Wählen Sie den Bildschirm System Security (Systemsicherheit), um zu überprüfen, ob die Option Password Status (Kennwortstatus) auf Unlocked (Nicht gesperrt) gesetzt ist.

  • Seite 47: Deaktivieren Eines Verlorenen Kennworts

    Systembetrieb mit aktiviertem Setup-Kennwort Wenn die Option Setup Password (Setup-Kennwort) auf Enabled (Aktiviert) gesetzt ist, muss zuerst das korrekte Kennwort eingegeben werden, bevor die meisten Optionen des System-Setups bearbeitet werden können. Wenn Sie das System-Setup-Programm starten, fordert Sie das Programm zur Eingabe des Kennworts auf.

  • Seite 48: Konfiguration Des Baseboard-Management-Controllers

    Konfiguration des Baseboard-Management-Controllers Mit dem Baseboard-Management-Controller (BMC) können Systeme per Fernzugriff konfiguriert, überwacht und wiederhergestellt werden. Der BMC verfügt über folgende Merkmale: • Verwendet den integrierten System-NIC • Fehlerprotokoll und SNMP-Warnung • Zugriff auf das Systemereignisprotokoll und den Sensorstatus • Steuerung der Systemfunktionen einschließlich Ein- und Ausschalten •...

  • Seite 49: Installation Von Systemkomponenten

    Installation von Systemkomponenten In diesem Abschnitt wird beschrieben, wie folgende Systemkomponenten installiert werden: • Lüftermodule • Kühlgehäuse • Netzteile • SAS-Controllerzusatzkarte oder SAS-RAID-Controllerzusatzkarte • RAID-Batterie • RAID-Controllererweiterungskarte • Erweiterungskarten • Startlaufwerk • Systemspeicher • Prozessoren • RAC-Karte • Optisches Laufwerk •...

  • Seite 50: Das Innere Des Systems

    Das Innere des Systems VORSICHT: Nur zugelassene Servicetechniker dürfen die Gehäuseabdeckung entfernen und auf die Komponenten im Innern des Systems zugreifen. Ausführliche Informationen zu den Sicherheitsvorkehrungen beim Arbeiten im Innern des Computers und zum Schutz vor elektrischer Entladung finden Sie im Product Information Guide (Produkt- informationshandbuch).

  • Seite 51: Entfernen Und Anbringen Der Frontverkleidung

    Auf der Systemplatine befinden sich die Steuerschaltkreise des Systems und andere elektronische Bauteile. Einige Hardware-Optionen, wie z. B. die Mikroprozessoren und der Speicher, sind direkt auf der System- platine installiert. Am linken und mittleren Riser ist jeweils ein Steckplatz vorhanden; es können zwei PCIe- Erweiterungskarten mit halber Baulänge aufgenommen werden.

  • Seite 52: Öffnen Und Schließen Des Systems

    Abbildung 3-2. Frontverkleidung entfernen 1 Systemschloss Frontverkleidungsabdeckung Um die Frontverkleidung anzubringen, wiederholen Sie die vorangehenden Schritte in umgekehrter Reihenfolge. Öffnen und Schließen des Systems VORSICHT: Nur zugelassene Servicetechniker dürfen die Gehäuseabdeckung entfernen und auf die Komponenten im Innern des Systems zugreifen. Ausführliche Informationen zu den Sicherheitsvorkehrungen beim Arbeiten im Innern des Computers und zum Schutz vor elektrischer Entladung finden Sie im Product Information Guide (Produktinformationshandbuch).

  • Seite 53: Öffnen Des Systems

    Öffnen des Systems Entfernen Sie für Upgrades oder zur Fehlerbehebung die Gehäuseabdeckung, um Zugriff auf interne Komponenten zu erhalten. 1 Schalten Sie das System sowie die angeschlossenen Peripheriegeräte aus, und trennen Sie das System von der Netzstromsteckdose und von den Peripheriegeräten. 2 Entfernen Sie die Blende.

  • Seite 54: Schließen Des Systems

    Schließen des Systems 1 Heben Sie den Freigabehebel der Abdeckung an. 2 Legen Sie die Abdeckung auf das System und versetzen Sie sie dabei leicht nach hinten, so dass sie neben den J-förmigen Haken flach auf dem Systemgehäuse aufliegt. Siehe Abbildung 3-3. 3 Bringen Sie die Abdeckung in die geschlossene Position, indem Sie sie mit den J-förmigen Haken ausrichten und den Verriegelungshebel nach unten drücken.

  • Seite 55: Einsetzen Eines Lüftermoduls

    Abbildung 3-4. Lüfter entfernen und austauschen Lüftermodule (4) Lüftermodulgriff Kabelsatz Lüftermodulanschluss Kühlgehäuse der Systemplatine Einsetzen eines Lüftermoduls ANMERKUNG: Die Vorgehensweise für den Einbau ist bei allen Lüftern gleich. 1 Senken Sie den Lüfter bei nach oben gerichtetem Griff in die Halterung ab, bis er vollständig eingesetzt ist.

  • Seite 56: Kühlgehäuse

    Kühlgehäuse Das System ist mit zwei Kühlgehäusen ausgestattet. • Kühlgehäuse der Systemplatine • Speicherkühlgehäuse Kühlgehäuse der Systemplatine Das Kühlgehäuse der Systemplatine kanalisiert den Luftstrom von den vier Lüftermodulen und sorgt dafür, dass der Luftstrom über die Speichermodule geleitet wird. Das Kühlgehäuse der Systemplatine ist bei Auslieferung des Systems vorinstalliert.
  • Seite 57 Entfernen des Speicherkühlgehäuses VORSICHT: Nur zugelassene Servicetechniker dürfen die Gehäuseabdeckung entfernen und auf die Komponenten im Innern des Systems zugreifen. Ausführliche Informationen zu den Sicherheitsvorkehrungen beim Arbeiten im Innern des Computers und zum Schutz vor elektrischer Entladung finden Sie im Product Information Guide (Produktinformationshandbuch).

  • Seite 58: Netzteile

    Einsetzen des Speicherkühlgehäuses 1 Um das Speicherkühlgehäuse zu installieren, richten Sie das Kühlgehäuse direkt über den Speicher- modulen und den Prozessoren aus. 2 Verwenden Sie das innere Kühlgehäuse der Systemplatine als Führung zum Einsetzen, und senken Sie das Speicherkühlgehäuse langsam gerade nach unten in das System ab, direkt über die Prozessoren und Speichermodule.

  • Seite 59: Netzteil Einbauen

    Abbildung 3-7. Netzteil entfernen und installieren 1 Netzteil Netzteilgriff Kabelhalteklammer 4 Netzteilschachtabdeckung Netzteilschacht 2 Schacht 1 für redundantes Netzteil 7 Sperrklinke Netzteil einbauen 1 Halten Sie das Netzteil am Griff und schieben Sie das neue Netzteil in das Gehäuse, bis es vollständig eingesetzt ist und mit dem Systemgehäuse in Kontakt steht.

  • Seite 60: Sas-Controllerzusatzkarte

    SAS-Controllerzusatzkarte Das System verfügt über einen eigenen Steckplatz auf der Seitenwandplatine für die SAS-RAID- Controllerzusatzkarte. Die SAS-Controllerzusatzkarte stellt das SAS-Speichersubsystem für die zwei optionalen internen Festplatten des Systems zur Verfügung. Entfernen einer SAS-RAID-Controllerzusatzkarte 1 Wenn Sie eine SAS-RAID-Controllerzusatzkarte entfernen, trennen Sie das Akkukabel von der Karte, indem Sie die entsprechende Kabelverbindung auf der Zusatzkarte lösen.
  • Seite 61 Abbildung 3-8. Installation einer SAS-Controllerzusatzkarte SAS-Controllerzusatzkarte Seitenwandplatine Zusatzkartensockel mit Bodenplatte Sperrklinke RAID-Batterieanschluss RAID-Speichermodul (DIMM) SAS-RAID-Anschluss 0 Aussparungen in der (zum Rückwandplatinenanschluss Bodenplatte der Karte (2) SAS A) 4 Verbinden Sie vorhandene Kabel von der internen Speicherzusatzkarte mit der Rückwandplatine. Richtlinien zur Verkabelung der Karten- und Rückwandplatinenkonfiguration des Systems können Sie Abbildung 3-9 entnehmen.

  • Seite 62: Raid-Batterie

    Abbildung 3-9. Verkabelung der SAS-RAID-Controllerzusatzkarte SAS-RAID- SAS-RAID- SAS-Rückwandplatinen- Anschluss SAS 0 Controllerzusatzkarte anschluss SAS A RAID-Batterie Installation einer RAID-Batterie 1 Das RAID-Akkufach befindet sich neben dem Festplattenschacht 0. Siehe Abbildung 3-10. 2 Setzen Sie den Akku im Akkufach ein. 3 Verbinden Sie das Akkukabel mit der RAID-Controllerzusatzkarte. Siehe Abbildung 3-10. Installation von Systemkomponenten...

  • Seite 63: Erweiterungskarten

    Abbildung 3-10. SAS-RAID-Akku installieren RAID-Batterie Akkuanschluss auf der Sperrklinke SAS-RAID-Zusatzkarte Entfernen einer RAID-Batterie 1 Trennen Sie das RAID-Akkukabel von der SAS-RAID-Zusatzkarte. Siehe Abbildung 3-10. 2 Drücken Sie die Sperrklinke in Richtung der Festplattenschächte, und entfernen Sie den Akku aus dem Akkufach. Erweiterungskarten PCIe-Riserkarten-Erweiterungssteckplätze In der PCIe-Riserkonfiguration stehen zwei PCI-Express-Erweiterungssteckplätze mit den folgenden...

  • Seite 64: Richtlinien Zur Installation Von Erweiterungskarten

    Richtlinien zur Installation von Erweiterungskarten ANMERKUNG: Die Erweiterungskartensteckplätze sind nicht hot-plug-fähig. Die Position der Erweiterungskartensteckplätze finden Sie in Abbildung 3-11. Die zwei Erweiterungs- steckplätze liegen auf getrennten Bussen. Installation einer Erweiterungskarte VORSICHT: Nur zugelassene Servicetechniker dürfen die Gehäuseabdeckung entfernen und auf die Komponenten im Innern des Systems zugreifen.

  • Seite 65: Entfernen Von Erweiterungskarten

    Abbildung 3-11. Erweiterungskarte installieren PCI-Riser Erweiterungskartensteckplatz Erweiterungskartenverriegelung Erweiterungskarte Platinenstecker 6 Schließen Sie gegebenenfalls notwendige Kabel an der Erweiterungskarte an. Weitere Informationen über die Kabelanschlüsse der Karte finden Sie in der Dokumentation zu der Karte. 7 Schließen Sie das System. Siehe „Öffnen und Schließen des Systems“, auf Seite 52. Entfernen von Erweiterungskarten VORSICHT: Nur zugelassene Servicetechniker dürfen die Gehäuseabdeckung entfernen und auf die Komponenten...

  • Seite 66: System Memory

    HINWEIS: Wenn Sie bei einem Speicher-Upgrade die Originalspeichermodule aus dem Computer entfernen, bewahren Sie sie getrennt von neuen Modulen auf, selbst wenn die neuen Module von Dell stammen. Verwenden Sie ausschließlich DDR-II-FDB-Module (Fully-Buffered-DIMMS) mit 667 MHz. Die Speichermodulsockel sind in zwei gleiche Zweige untergeteilt (0 und 1). Jeder Zweig besteht aus zwei Kanälen:...

  • Seite 67: Richtlinien Zur Installation Von Speichermodulen

    Richtlinien zur Installation von Speichermodulen Um eine optimale Leistung des Systems zu gewährleisten, beachten Sie bei der Konfiguration des System- speichers die folgenden Richtlinien. • Verwenden Sie nur zugelassene FBD-Module. Es kann sich um Einzel- oder Dual-Module handeln. Single-Module sind mit 1R gekennzeichnet, und Dual-Module sind mit 2R gekennzeichnet. •...

  • Seite 68: Unterstützung Von Speicherspiegelung

    Unterstützung von Speicherspiegelung Das System unterstützt Speicherspiegelung, wenn acht identische Speichermodule installiert sind. Die Speicherspiegelungsfunktion muss im System-Setup-Programm aktiviert werden; die Funktion kann nur genutzt werden, wenn Speicherredundanz deaktiviert ist. (Siehe „Verwenden des System- Setup-Programms“, auf Seite 35.) Bei einer gespiegelten Konfiguration ist der insgesamt verfügbare Systemspeicher halb so groß...

  • Seite 69: Entfernen Von Speichermodulen

    6 Richten Sie den Stecker des Speichermoduls an den Abgleichmarkierungen des Speichermodulsockels aus, und setzen Sie das Speichermodul in den Sockel ein. ANMERKUNG: Die Passung im Speichermodulsockel sorgt dafür, dass die Speichermodule nicht verkehrt herum installiert werden können. 7 Um das Speichermodul im Sockel einrasten zu lassen, drücken Sie mit den Daumen auf das Speicher- modul, während Sie mit den Zeigefingern die Auswurfvorrichtung nach oben ziehen.

  • Seite 70: Aktivieren Der Integrierten Nic-Toe-Funktion

    Arbeiten im Innern des Computers und zum Schutz vor elektrischer Entladung finden Sie im Product Information Guide (Produktinformationshandbuch). 1 Laden Sie vor dem Upgrade des Systems die aktuelle Version des System-BIOS von support.dell.com herunter. 2 Schalten Sie das System und die Peripheriegeräte aus und trennen Sie das System vom Stromnetz.
  • Seite 71 5 Drücken Sie auf die blaue Sperrklinke am Ende von einem der Kühlkörperhaltehebel, um den Hebel zu lösen, und heben Sie den Hebel um 90 Grad an. Siehe Abbildung 3-13. Abbildung 3-13. Kühlkörper entfernen und installieren Haltehebelverriegelung Kühlkörper Kühlkörperhaltehebel (2) 6 Warten Sie 30 Sekunden, damit sich der Kühlkörper vom Prozessor lösen kann.

  • Seite 72: Installation Eines Prozessors

    10 Ziehen Sie den Sicherungshebel des Sockels um 90 Grad nach oben, bis der Prozessor vom Sockel gelöst ist. Siehe Abbildung 3-14. 11 Drehen Sie die Prozessorabdeckung nach oben, so dass der Prozessor zugänglich ist. Abbildung 3-14. Prozessor installieren und entfernen Sockelpassung (2) Kerbe im Prozessor Prozessorabdeckung...
  • Seite 73 3 Setzen Sie den Prozessor im Sockel ein. HINWEIS: Wenn der Prozessor falsch eingesetzt wird, kann dies beim Einschalten des Systems eine dauerhafte Beschädigung der Systemplatine oder des Prozessors zur Folge haben. Falls der Sicherungshebel am Prozessorsockel nicht senkrecht steht, bringen Sie ihn in diese Position.

  • Seite 74: Rac-Karte

    RAC-Karte VORSICHT: Nur zugelassene Servicetechniker dürfen die Gehäuseabdeckung entfernen und auf die Komponenten im Innern des Systems zugreifen. Ausführliche Informationen zu den Sicherheitsvorkehrungen beim Arbeiten im Innern des Computers und zum Schutz vor elektrischer Entladung finden Sie im Product Information Guide (Produkt- informationshandbuch).

  • Seite 75: Optisches Laufwerk

    6 Richten Sie den vorderen Rand der RAC-Karte an den zwei vorderen Kunststoffhaltern aus, und drücken Sie auf den vorderen Teil der Karte, bis sie vollständig eingesetzt ist. Siehe Abbildung 3-15. Wenn die Vorderseite der Karte vollständig eingesetzt ist, rasten die vorderen Kunststoffhalter über dem vorderen Rand der Karte ein.

  • Seite 76: Installation Des Trägers Für Das Optische Laufwerk

    Abbildung 3-16. Entfernen und installieren des optischen Laufwerks Optischer Laufwerkträger Kabel für optisches Laufwerk Entriegelungshebel für optische Laufwerke Optisches Laufwerk Installation des Trägers für das optische Laufwerk 1 Richten Sie den optischen Laufwerkträger an der Öffnung in der Frontblende aus. Die Öffnung für das optische Laufwerk befindet sich direkt unter dem SAS-Zusatzkartenschacht.

  • Seite 77: Festplattenlaufwerke

    Festplattenlaufwerke In diesem Unterabschnitt ist die Installation und Konfiguration von SAS-Festplatten in den internen Festplattenschächten des Systems beschrieben. Das System ist mit zwei 3,5-Zoll-Laufwerkschächten für interne SAS-Festplattenlaufwerke ausgestattet. Alle Laufwerke sind über eine von zwei optionalen Rückwandplatinen mit der Systemplatine verbunden. Bevor Sie beginnen Festplattenlaufwerke werden in speziellen hot-plug-fähigen Laufwerkträgern geliefert, die in den Schächten installiert werden.

  • Seite 78: Installation Eines Hot-Plug-Fähigen Festplattenlaufwerks

    Installation eines hot-plug-fähigen Festplattenlaufwerks HINWEIS: Stellen Sie beim Installieren von Festplatten sicher, dass die angrenzenden Laufwerke vollständig installiert sind. Wenn Sie versuchen, einen Laufwerkträger neben einem unvollständig eingesetzten Träger einzusetzen und zu verriegeln, kann die Schirmfeder des nicht fest sitzenden Trägers beschädigt und unbrauchbar gemacht werden.

  • Seite 79: Einsetzen Eines Festplattenträgers

    HINWEIS: Versuchen Sie nicht, einen Festplattenträger einzusetzen und den Bügel zu schließen, wenn sich daneben ein nur teilweise eingebauter Träger befindet. Andernfalls kann die Schirmfeder des losen Trägers beschädigt und unbrauchbar werden. Stellen Sie sicher, dass der benachbarte Laufwerkträger vollständig eingebaut ist.

  • Seite 80: Erweiterungskarten-Riser

    Abbildung 3-18. SAS-Festplatte in einem Laufwerkträger installieren Schrauben (4) SATAu-Laufwerkträger SAS-Festplatte Erweiterungskarten-Riser Entfernen eines Erweiterungskarten-Risers VORSICHT: Nur zugelassene Servicetechniker dürfen die Gehäuseabdeckung entfernen und auf die Komponenten im Innern des Systems zugreifen. Ausführliche Informationen zu den Sicherheitsvorkehrungen beim Arbeiten im Innern des Computers und zum Schutz vor elektrischer Entladung finden Sie im Product Information Guide (Produkt- informationshandbuch).
  • Seite 81 3 Öffnen Sie das System. Siehe „Öffnen und Schließen des Systems“, auf Seite 52. 4 Entfernen Sie gegebenenfalls die Erweiterungskarte aus dem Riser. 5 Drücken Sie auf die Sperrklinke(n) auf der Riserkarte, und heben Sie die Riserkarte gerade nach oben aus der Systemplatine. Siehe Abbildung 3-19. Die linke Riserkarte ist mit zwei Sperrklinken gesichert, die mittlere Riserkarte mit einer Sperrklinke.

  • Seite 82: Installation Eines Erweiterungskarten-Risers

    Installation eines Erweiterungskarten-Risers VORSICHT: Nur zugelassene Servicetechniker dürfen die Gehäuseabdeckung entfernen und auf die Komponenten im Innern des Systems zugreifen. Ausführliche Informationen zu den Sicherheitsvorkehrungen beim Arbeiten im Innern des Computers und zum Schutz vor elektrischer Entladung finden Sie im Product Information Guide (Produkt- informationshandbuch).
  • Seite 83 6 Entfernen Sie die Rückwandplatine. Wenn Sie eine Rückwandplatine für 3,5-Zoll-Festplatten (zwei Laufwerke) entfernen, drücken Sie auf die Sperrklinke am linken Ende der Platine, schieben Sie die Platine nach rechts, und heben Sie die Rückwandplatine von den Haltern ab. Siehe Abbildung 3-20. Abbildung 3-20.

  • Seite 84: Installation Der Rückwandplatine

    Installation der Rückwandplatine VORSICHT: Nur zugelassene Servicetechniker dürfen die Gehäuseabdeckung entfernen und auf die Komponenten im Innern des Systems zugreifen. Ausführliche Informationen zu den Sicherheitsvorkehrungen beim Arbeiten im Innern des Computers und zum Schutz vor elektrischer Entladung finden Sie im Product Information Guide (Produkt- informationshandbuch).

  • Seite 85: Installation Der Seitenwandplatine

    Installation der Seitenwandplatine VORSICHT: Nur zugelassene Servicetechniker dürfen die Gehäuseabdeckung entfernen und auf die Komponenten im Innern des Systems zugreifen. Ausführliche Informationen zu den Sicherheitsvorkehrungen beim Arbeiten im Innern des Computers und zum Schutz vor elektrischer Entladung finden Sie im Product Information Guide (Produkt- informationshandbuch).
  • Seite 86 4 Suchen Sie die Batteriehalterung. Siehe Abbildung 3-21. HINWEIS: Achten Sie beim Herausheben der Batterie aus der Halterung mit einem stumpfen Gegenstand darauf, dass die Systemplatine nicht berührt wird. Stellen Sie sicher, dass der Gegenstand vor dem Heraus- hebeln der Batterie zwischen Batterie und Halterung eingesetzt wurde. Andernfalls könnte die Systemplatine durch Lösen der Halterung oder Unterbrechen der Schaltkreisbahnen beschädigt werden.

  • Seite 87: Bedienfeldbaugruppe (Nur Für Service)

    8 Schließen Sie das System. Siehe „Öffnen und Schließen des Systems“, auf Seite 52. 9 Schließen Sie das System wieder an das Stromnetz an und schalten Sie das System und alle angeschlossenen Peripheriegeräte ein. 10 Rufen Sie das System-Setup-Programm auf, und überprüfen Sie die einwandfreie Funktion der Batterie.
  • Seite 88 8 Entfernen Sie die drei Schrauben, mit denen die Bedienfeldplatine am Träger befestigt ist, und entfernen Sie die Platine. Siehe Abbildung 3-22. 9 Entfernen Sie das Anzeigemodul: Führen Sie das Ende einer Büroklammer in das Loch auf der rechten Seite des Anzeigemoduls ein, und hebeln Sie das Etikett ab.

  • Seite 89: Installation Der Bedienfeldplatine

    Installation der Bedienfeldplatine VORSICHT: Nur zugelassene Servicetechniker dürfen die Gehäuseabdeckung entfernen und auf die Komponenten im Innern des Systems zugreifen. Ausführliche Informationen zu den Sicherheitsvorkehrungen beim Arbeiten im Innern des Computers und zum Schutz vor elektrischer Entladung finden Sie im Product Information Guide (Produkt- informationshandbuch).
  • Seite 90 7 Entfernen Sie die Seitenwandplatine von der Systemplatine. Siehe „Entfernen der Seitenwandplatine“, auf Seite 84. 8 Entfernen Sie den mittleren und linken Riser von der Systemplatine. Siehe „Entfernen eines Erweiterungskarten-Risers“, auf Seite 80. 9 Entfernen Sie die vier Lüftermodule. Siehe „Entfernen eines Lüftermoduls“, auf Seite 54. 10 Entfernen Sie gegebenenfalls die RAC-Karte.
  • Seite 91 Abbildung 3-23. Entfernen der Systemplatine Verschlussbügel Systemplatine auf dem Freigabestift der Systemplatine Systemplatineneinschub der Systemplatine Kühlgehäuse der Sicherungslaschen Befestigungsschlitze Systemplatine der Systemplatine Installation von Systemkomponenten...
