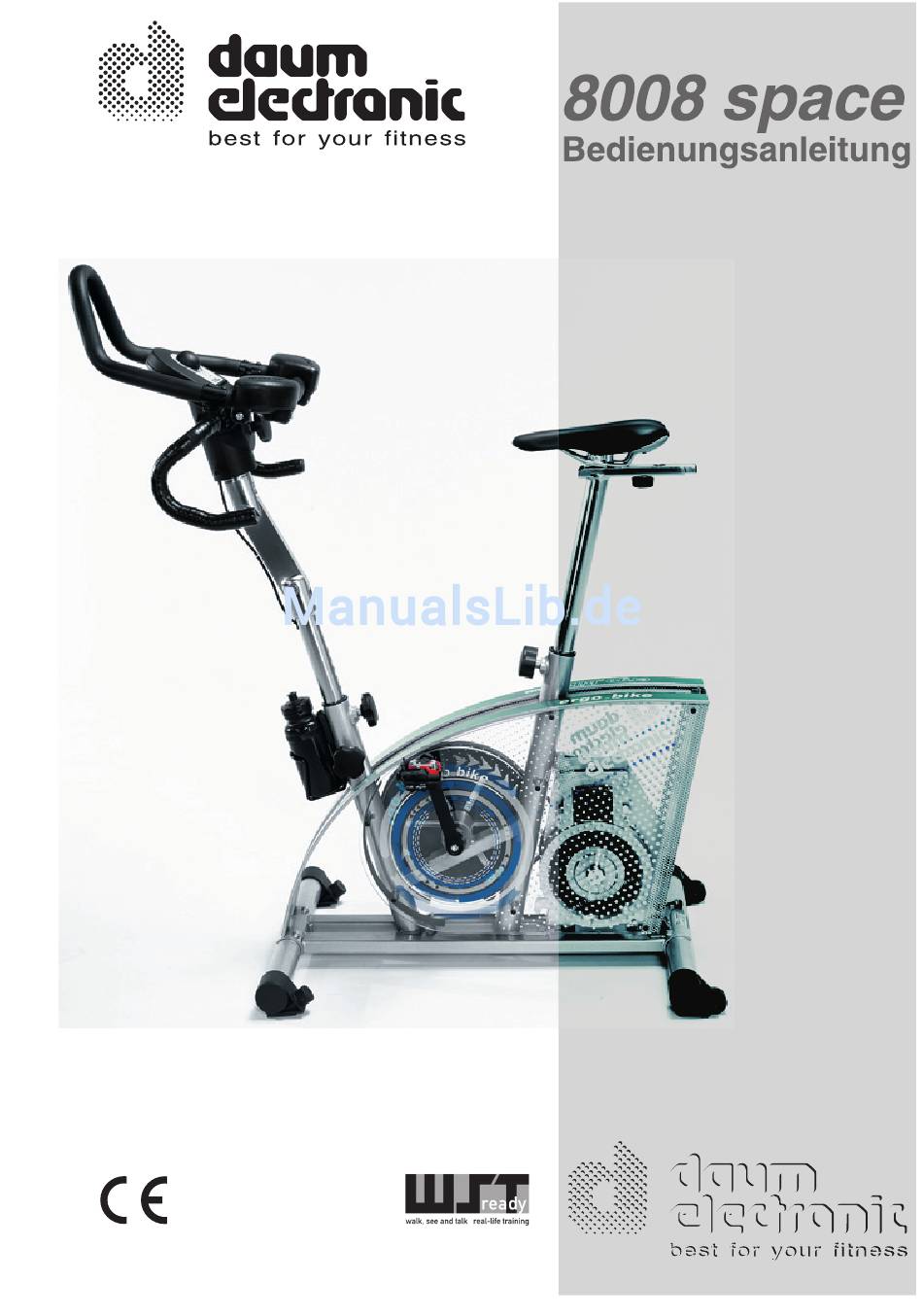

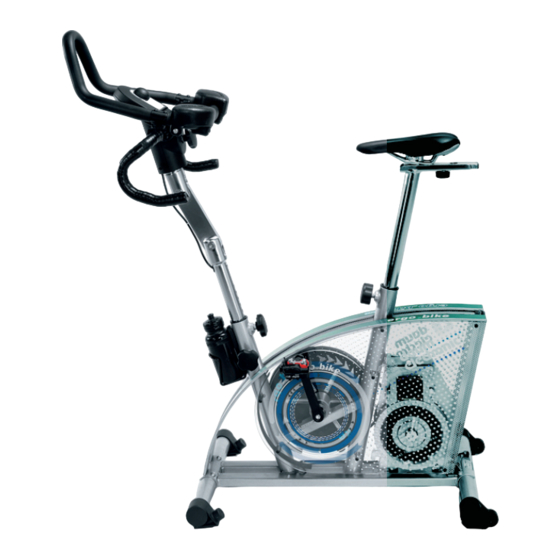

- Seite 1 8008 space Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Beachten Sie Inbetriebnahme Cockpit Trainieren Die Relax- Funktion Pulsüberwachung Technische Daten Glossar Was ist, wenn...? Garantiebedingungen Montage Feineinstellung Anschlussmöglichkeiten Transport und Lagerung Zubehör (gesondert zu erwerben) Wartung Cockpit tauschen Ersatzteilliste... -
Seite 3: Beachten Sie
Tuch zu trocknen. Die Oberfläche ist nicht mit ätzenden oder starken Chemikalien zu berühren. Das maximale Benutzergewicht beträgt 120kg. Die daum electronic gmbh gibt für den Privatgebrauch 24 Monate Garantie, bei gewerblicher Nutzung drei Monate. Bei unsachgemäßer Handhabung wird die Garantie hinfällig. -
Seite 4: Inbetriebnahme
Inbetriebnahme On / Off- Schalter befindet sich an der Rückseite des Geräts. Beim Einschalten des Geräts ist eine Melodie ist zu hören. Cockpit Steuerknopf Steckerbuchse Pulssensor Steckerbuchse Relaxsensor 3 farbige LED: Anzeige rot “betriebsbereit” Anzeige orange “Kommunikation mit PC vorhanden, kein Programm aktiv” Anzeige grün “Kommunikation mit PC vorhanden, Programm aktiv”... -
Seite 5: Trainieren
Trainieren Hinweis: Das Training mit ergo_win premium pro space edition ist in der Bedienungsanleitung auf der beiliegenden CD beschrieben. Die Funktionen des Steuerknopfes sind abhängig von der Programmauswahl in der ergo_win premium pro space edition Software. Bedienung des Steuerknopfes: "Drehen” “Drücken”... -
Seite 6: Pulsüberwachung
Pulsüberwachung Es ist wichtig, den Puls während des Trainings zu beobachten und ihn nicht zu überbelasten! Gesund- heits- Beispiel gefahr! für Lebensalter 50 Jahre oder Pulsgrenzwert 170 100% Alarm-Bereich Pulsfrequenz ab 170 GefahrBereich Pulsfrequenz 145 - 169 Pulsfrequenz 128 - 144 Aerober Bereich Pulsfrequenz 102 - 127 Pulsfrequenz 40 - 101... -
Seite 7: Technische Daten
Technische Daten Bremsprinzip: Mikroprozessorgesteuerte, vollelektronische Wirbelstrombremse in den Drehzahlbereichen gemäß Diagramm Belastungsbereich: 25 bis 800 Watt Drehzahlbereich: 0 - 199 U/min Belastungsgenauigkeit: +/- 10% Belastungsstufen: In 5-Watt-Schritten, manuell regulierbar Antrieb: Einstufiger, wartungsfreier Keilrippenriemen in gefederter Antriebseinheit. Schwungmasse: gedreht Bio-Feedback-Funktion: Hautwiderstands-Bio-Feedback, Messung über Fingerelektroden, ca. 100 kOhm bis 3 Mohm, selbst kalibrierend, akustisch über zeitgesteuerte Relaxmelodie. -
Seite 8: Konformität Gemäß Gerätesicherheitsgesetz
Technische Daten Konformität Gemäß Gerätesicherheitsgesetz erklärt hiermit, dass dieses Produkt die folgenden Bestimmungen bezüglich der elektromagnetischen Kompatibilität und der elektrischen Sicherheit erfüllt: EN60335-1 Ausgabe Juli 2003 Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke (Teil 1: Allgmeine Anforderungen) 89 / 336 / EWG vom 3. Mai 1989 mit anschließenden Änderungen ( Richtlinie 92 / 31 / EWG vom 28. -
Seite 9: Glossar
Glossar Aerober Bereich Die Phase des Trainings, bei der die Belastung der Muskulatur gerade so groß ist, dass diese ausreichend mit Sauerstoff versorgt wird und es nicht zur Akkumulation von Milchsäure ( Muskelkater ) kommt. Auch Aerobic nutzt den aeroben Bereich. Body-Mass-Index ( Index der Körpermaße ) Akustische und / oder optische Rückkoppelung von Lebensvorgängen und -zuständen im Körper. -
Seite 10: Was Ist, Wenn
Sollte eine Fehlerursache nicht erkannt werden, ist der Fachhändler, bei dem das Gerät gekauft wurde, zu kontaktie- ren oder die Rufnummer der Zentrale bei Fa. daum electronic gmbh ( ++49 / (0) 911 / 97 536 - 0 ) anzurufen. -
Seite 11: Programmstörung / Ausfall Der Cockpitsteuerung
Einheit auszutauschen. Die Bremseinheit, bestehend aus Schwungscheibe, Transformator, Riemenspannein- richtung und Montageplatte, ist nur mit drei Schrauben befestigt. Eine Austausch-Baugruppe kann über Fa. daum electronic gmbh bestellt werden. Diese kann vom Fach- händler oder Fahrradmechaniker ohne nachfolgende Justierung relativ einfach gegen die defekte Bremseinheit getauscht werden. -
Seite 12: Garantiebedingungen
Sollten Sie sich selbst nähere Informationen über Ihr Produkt beschaffen wollen, so können Sie unsere Service- und Reparaturhinweise im Internet ( www.daum-electronic.de ) nachlesen. Sie können aber auch unsere Zentrale bei Fa. daum electronic gmbh ( ++49 / (0) 911 / 97 536 - 0 ) anrufen. daum electronic gmbh, Fürth... -
Seite 13: Montage
8008 space Montage und Wartung 8008 space 8008 space Aufstellhinweise Allgemeines ergo_bike sollte auf ebenem Boden aufgestellt werden. Für Schäden am Fußboden haftet der Hersteller nicht. Es wird deshalb dringend empfohlen, das Gerät auf einer schüt- zenden Unterlage zu fahren. -
Seite 14: Verpackungsinhalt
Verpackungsinhalt Das ergo_bike 8008 TRS lässt sich alleine montieren, es geht jedoch viel leichter und schneller, wenn man zu zweit arbeitet. Im Karton befinden sich: ergo_bike Grundgerät ( mit montierten Pedalarmen ) Zubehör 1 Radsportsattel 1 Pulssensor Ohrclip 1 Sattelstütze mit Sattelverstellung 1 Relaxsensor 1 Cockpit mit Stützplatte, Klemmbacken 1 Bedienungsanleitung... -
Seite 15: Rennsport- Lenker Umwickeln
Rennsport- Lenker umwickeln Die beigefügten Lenkerwickelbänder (7a) dienen dazu, das Lenkerrohr (7) mit einem griffigen und schweiß- absorbierenden Material zu umwickeln. Das Umwickeln ist jeweils an einem Ende des Lenkers zu beginnen. Die Wickelrichtung ( siehe Abb. 1 ) ist zu beachten ! Wickel- richtung Abb. -
Seite 16: Montage Des Lenkers
Montage des Lenkers Lenker auf die Lenkersäule setzen und von hinten mit zwei Schrauben und Unterlegscheiben befestigen. Bevor die Abdeckung D / 2x befestigt werden kann, muss C / 2x der Spannknopf herausgeschraubt werden. SW 6 Beide Säulenabdeckungen auf die Lenkersäule setzen. Achten Sie dabei auf die Klemmgefahr des Cockpitkabels. -
Seite 17: Montage Der Pedale
Montage der Pedale Das in Fahrtrichtung rechte Pedal im Uhrzeigersinn, das linke gegen den Uhrzeigersinn festdrehen. RECHTS LINKS Montage des Sattels Knebelknopf einige Gewindegänge nach links drehen und leicht heraus- ziehen. Die Sattelstütze in die Rahmen- öffnung schieben und den Knebelknopf Den Sattel auf den loslassen, so dass dieser einrastet. -
Seite 18: Montage Eines Triathlon- Lenkers
Montage eines Triathlon- Lenkers Wenn Sie wollen, können Sie an Ihrem Trainingsgerät einen Triathlon- Lenker montieren. Montage der Armauflagen E/ 4x F/ 8x G/ 4x SW 5... -
Seite 19: Feineinstellung
Feineinstellung Wie beim Rennradfahren sollte der Rücken beim ergo_bike 8008 TRS in einer ergonomi- schen Fahrposition und die Beine am unteren Totpunkt der Pedale leicht gewinkelt sein. Die nebenstehende Abbildung veranschaulicht dies. Um eine optimale Fahrposition zu erreichen, ist es empfehlenswert, sich zuerst den Sitz auf die passende Höhe und anschließend den Lenker auf dieselbe Höhe zu stellen. -
Seite 20: Anschlussmöglichkeiten
Anschlussmöglichkeiten Variante 2 (Kabelgebundener Betrieb): Variante 1 (Kabelloser Betrieb): Bluetoothadapter, mit USB-Kabel Bluetoothadapter (Schalterstellung 2 wählen) (Schalterstellung 3 wählen) Hinweis: Für Variante 1 benötigen Sie noch einen USB-Bluetooth-Dongle. Wir empfehlen einen Dongle mit Bluetooth Version 2.0 und Toshiba-Stack ab Version 4. Anschluss Web-Cam: Anschluss Headset: Installieren Sie zuerst den Treiber und... -
Seite 21: Transport Und Lagerung
Transport und Lagerung Transport Da das Gerät Rollen am hinteren Standfu hat, kann man es leicht bewegen. ß Wenn Sie das Gerät mit einer Hand an der Lenkersäule halten und mit der anderen am Fuß hochheben, haben Sie einen guten Griff. Achten Sie dabei darauf, dass Ihr Rücken gerade bleibt, so dass Sie sich keine Verletzungen zuziehen. -
Seite 22: Einfache Wartungs- Und Servicetätigkeiten
Einfache Wartungs- und Servicetätigkeiten Allgemeines Alle 500 gefahrenen km muss kontrolliert werden, ob sämtliche Schrauben noch fest angezogen sind. Schweiß auf Cockpit und Rahmen muss nach jedem Training entfernt werden, um die Lackierung vor Rost- schäden zu schützen. Rostbildung auf Grund von Schweiß fällt nicht unter die Garantieregelung. Die Oberfläche des Geräts wird mit einem weichen Tuch, das mit Wasser angefeuchtet wurde, gereinigt. -
Seite 23: Cockpit Tauschen
Cockpit tauschen Benötigtes Werkzeug: Kreuzschlitz-Schraubendreher / Klinge 1 x 70 mm Netzstecker ziehen! ( zur persönlichen Sicherheit und zum Schutz der empfindlichen Cockpit-Elektronik ) 2. Das Cockpitoberteil ist mit 4 Stück Kreuzschlitzschrauben ( A, B, C, D ) mit dem Cockpitunterteil verschraubt. -
Seite 24: Ersatzteilliste
Ersatzteilliste SF = swing feet links rechts Antrieb Rückseite Front Ersatzteil Ersatzteil Bestell-Nr. Bestell-Nr. ergo_bike space Korpus komplett M 60 95 635 Sattelsäule mit verschiebbarem Sattelzapfen 00 17 199 Lenkersäule 00 17 599 Knebelknopf zur Sattelsäulenverstellung 19 00 239 Spannschraube zur seitlichen Lenkersäulenarretierung Sattel- und Lenkersäulenführung 1 ( oben ) 80 90 194 00 17 185... - Seite 28 Fax. ++49 / (0) 911 / 75 37 14 www.daum-electronic.de ergo bike daum electronic; 8008 space Vervielfältigung oder Verwendung der Inhalte , auch auszugsweise, Best. Nr. 92 96 282 ist ohne schriftliche Genehmigung der Firma daum electronic gmbh nicht zulässig.
