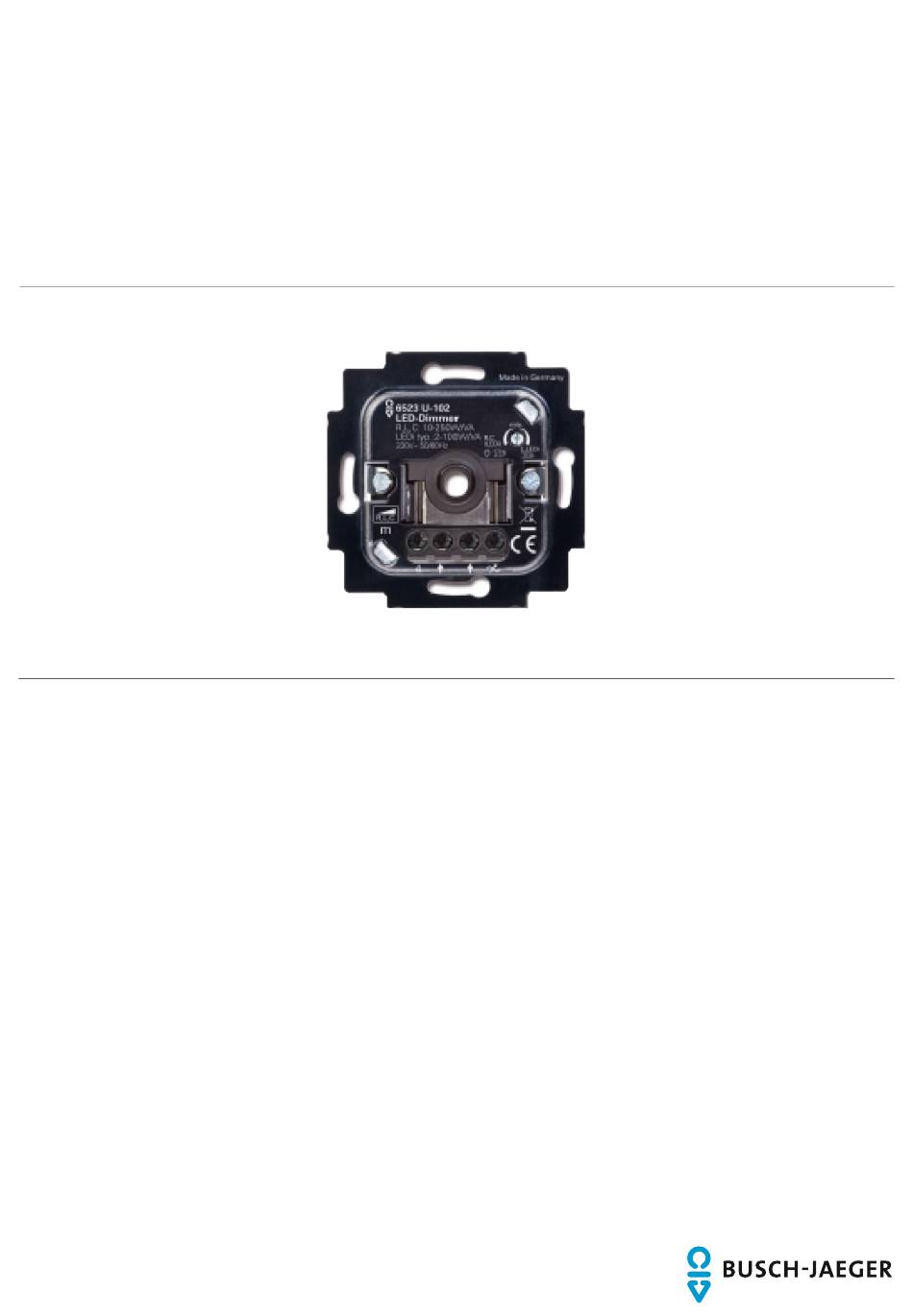

- Seite 1 Produkthandbuch │ 26.05.2025 Busch-Dimmer ® 6523 U-102 LED-Dimmer Brandin g - - Rele ase 2018 -01 -0 1...
- Seite 2 Inhaltsverzeichnis Inhaltsv erzeic hnis Hinweise zur Anleitung ......................... 3 Sicherheit ............................. 4 Verwendete Hinweise und Symbole.................... 4 Bestimmungsgemäßer Gebrauch ....................5 Bestimmungswidriger Gebrauch ....................5 Zielgruppe/Qualifikation des Personals ..................6 2.4.1 Bedienung ..........................6 2.4.2 Installation, Inbetriebnahme und Wartung ................6 Sicherheitshinweise ........................
- Seite 3 Bewahren Sie das Handbuch sorgfältig auf. Falls Sie das Gerät weitergeben, geben Sie auch dieses Handbuch mit. Für Schäden durch Nichtbeachtung des Handbuchs übernimmt Busch-Jaeger keine Haftung. Wenn Sie weitere Informationen benötigen oder Fragen zum Gerät haben, wenden Sie sich an Busch-Jaeger oder besuchen Sie uns im Internet unter: https://BUSCH-JAEGER.de...
- Seite 4 Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Dennoch gibt es Restgefahren. Lesen und beachten Sie die Sicherheitshinweise, um Gefahren zu vermeiden. Für Schäden durch Nichtbeachtung von Sicherheitshinweisen übernimmt Busch-Jaeger keine Haftung. Verwendete Hinweise und Symbole Die folgenden Hinweise weisen Sie auf besondere Gefahren im Umgang mit dem Gerät hin oder geben nützliche Hinweise:...
- Seite 5 Jede Verwendung, die nicht in Kapitel 2.2 „Bestimmungsgemäßer Gebrauch“ auf Seite 5 genannt wird, gilt als bestimmungswidrig und kann zu Personen- und Sachschäden führen. Busch-Jaeger haftet nicht für Schäden, die durch bestimmungswidrige Verwendung des Geräts entstehen. Das Risiko hierfür trägt allein der Benutzer oder Betreiber.
- Seite 6 Sicherheit Zielgruppe/Qualifikation des Personals 2.4.1 Bedienung Für die Bedienung des Geräts ist keine spezielle Qualifikation erforderlich. 2.4.2 Installation, Inbetriebnahme und Wartung Die Installation, Inbetriebnahme und Wartung des Geräts darf nur durch dafür ausgebildete Elektrofachkräfte mit entsprechender Qualifikation erfolgen. Die Elektrofachkraft muss das Handbuch gelesen und verstanden haben und den Anweisungen folgen.
- Seite 7 Sicherheit Sicherheitshinweise Gefahr – Elektrische Spannung ! Elektrische Spannung! Lebensgefahr und Brandgefahr durch elektrische Spannung in Höhe von 100 … 240 V. Bei direktem oder indirektem Kontakt mit spannungsführenden Teilen kommt es zu einer gefährlichen Körperdurchströmung. Elektrischer Schock, Verbrennungen oder der Tod können die Folge sein. Arbeiten am 100 …...
- Seite 8 Hinweise zum Umweltschutz Hinweise zum Umweltschutz Umwelt Denken Sie an den Schutz der Umwelt ! Gebrauchte Elektro- und Elektronikgeräte dürfen nicht zum Hausabfall gegeben werden. – Das Gerät enthält wertvolle Rohstoffe, die wiederverwendet werden können. Geben Sie das Gerät deshalb an einer entsprechenden Annahmestelle ab. Alle Verpackungsmaterialien und Geräte sind mit Kennzeichnungen und Prüfsiegeln für die sach- und fachgerechte Entsorgung ausgestattet.
- Seite 9 Aufbau und Funktion Aufbau und Funktion Funktionen Der LED-Dimmer ist ein Phasenanschnittdimmer und dient zum Schalten und Dimmen aller Leuchtmittel, die unter Kapitel 5.2 „Lastarten“ auf Seite 11 aufgeführt sind, insbesondere LEDi- Lasten (LED Leuchtmittel mit integriertem Vorschaltgerät). Hinweis Verwenden Sie nur L oder LC Transformatoren. Reine C Transformatoren ■...
- Seite 10 Technische Daten Technische Daten Technische Daten Bezeichnung Wert Nennspannung 230 V AC ±10 %, 50 / 60 Hz Nennleistung 2 … 250 W / VA (abhängig von der Umgebungstemperatur) Teilungseinheit 3 TE (1 TE = 18 mm) (nur gültig für Reiheneinbaugerät REG): Kurzschlusssicherung elektronisch Überlastschutz...
- Seite 11 Technische Daten Lastarten Abb. 1: Lastarten [1] Minimallast / Maximallast [2] Maximale Anzahl Produkthandbuch 2CKA000073B0352 │11...
- Seite 12 Anschluss, Einbau / Montage Anschluss, Einbau / Montage Anforderungen an den Installateur Gefahr – Elektrische Spannung ! Installieren Sie die Geräte nur, wenn Sie über die notwendigen elektrotechnischen Kenntnisse und Erfahrungen verfügen. Durch unsachgemäße Installation gefährden Sie Ihr eigenes Leben und das ■...
- Seite 13 Anschluss, Einbau / Montage Montage / Demontage Derating Die Geräte erwärmen sich bei Betrieb, da ein Teil der Anschlussleistung als Verlustleistung ■ in Wärme umgesetzt wird. Die angegebene Nennleistung ist für den Einbau des Dimmers in eine massive Steinwand ■ ausgelegt.
- Seite 14 Anschluss, Einbau / Montage Elektrischer Anschluss Anschluss gemäß den folgenden Anschlussgrafiken vornehmen. Hinweis – Die Klemme 4 muss mit einem ABB S271-C 0,5 oder gleichwertigen 0,5 A Leitungsschutzschalter abgesichert sein. – Klemme 4 ist vorgesehen für den Betrieb mit Netzfreischaltsystemen. Abisolierlänge Abb.
- Seite 15 Anschluss, Einbau / Montage Ausschaltung mit Netzfreischalter Abb. 6: Anschluss bei Ausschaltung mit Netzfreischalter Achtung! – Zerstörung des Geräts Überhitzung und Zerstörung des Geräts – Bei Transformatorenbetrieb muss jeder Trafo nach Herstellerangaben primärseitig einzeln oder mit einer Temperatursicherung abgesichert werden. –...
- Seite 16 Anschluss, Einbau / Montage Einstellungen (Potentiometer-Einstellungen) Die Bedienung des LED-Dimmer erfolgt über einen Druckfolgewechselschalter zum Schalten und über ein Dreh-Potentiometer zum Dimmen der angeschlossenen Beleuchtung. Das Dreh-Potentiometer besitzt eine mechanische Softrastung. Einstellen der Mindesthelligkeit Abb. 7: 6523 U-102 Einstellen der Mindesthelligkeit (Reiheneinbaugerät) Beim Reiheneinbaugerät REG erst die Grundhelligkeit einstellen und dann die Abdeckung aufsetzen.
- Seite 17 Anschluss, Einbau / Montage Phasen-Abschnittsteuerung Mindesthelligkeit einstellbar ■ Abb. 10: R, C (LEDi) Produkthandbuch 2CKA000073B0352 │17...
- Seite 18 Bedienung Bedienung Die Bedienung des LED-Dimmer erfolgt über einen Druckfolgewechselschalter zum Schalten und über ein Dreh-Potentiometer zum Dimmen der angeschlossenen Beleuchtung, siehe Kapitel 6.5 „Einstellungen (Potentiometer-Einstellungen)“ auf Seite 16. Produkthandbuch 2CKA000073B0352 │18...
- Seite 19 Wartung Wartung Reinigung Achtung ! – Geräteschaden ! Durch Aufsprühen von Reinigungsmitteln können diese durch Spalten in das ■ Gerät eindringen. – Sprühen Sie keine Reinigungsmittel direkt auf das Gerät. Durch aggressive Reinigungsmittel besteht die Gefahr, dass die Oberfläche ■ des Geräts beschädigt wird.
- Seite 20 Störungsbehebung Störungsbehebung Die Beleuchtung flackert: Mindesthelligkeit einstellen ■ Potentiometer (Phasenanschnitt / Phasenabschnitt) umstellen ■ Hinweis Ausführliche Hinweise zur Störungsbeseitigung siehe https://BUSCH- JAEGER.de. Produkthandbuch 2CKA000073B0352 │20...
- Seite 21 Notizen Notizen Produkthandbuch 2CKA000073B0352 │21...
- Seite 22 Index Index Anforderungen an den Installateur ........12 Montage ................13 Anschluss, Einbau / Montage ..........12 Aufbau und Funktion ............9 Notizen ................21 Bedienung ..............6, 18 Bestimmungsgemäßer Gebrauch ........5 Qualifikation des Personals ..........6 Bestimmungswidriger Gebrauch ......... 5 Reinigung .................
- Seite 23 Busch-Jaeger Elektro GmbH Ein Unternehmen der ABB Gruppe Freisenbergstraße 2 58513 Lüdenscheid https://BUSCH-JAEGER.de info.bje@de.abb.com Kundenservice: Tel.: +49 2351 956-1600 Fax: +49 2351 956-1700 Copyright © 2025 Busch-Jaeger Elektro GmbH All rights reserved...
