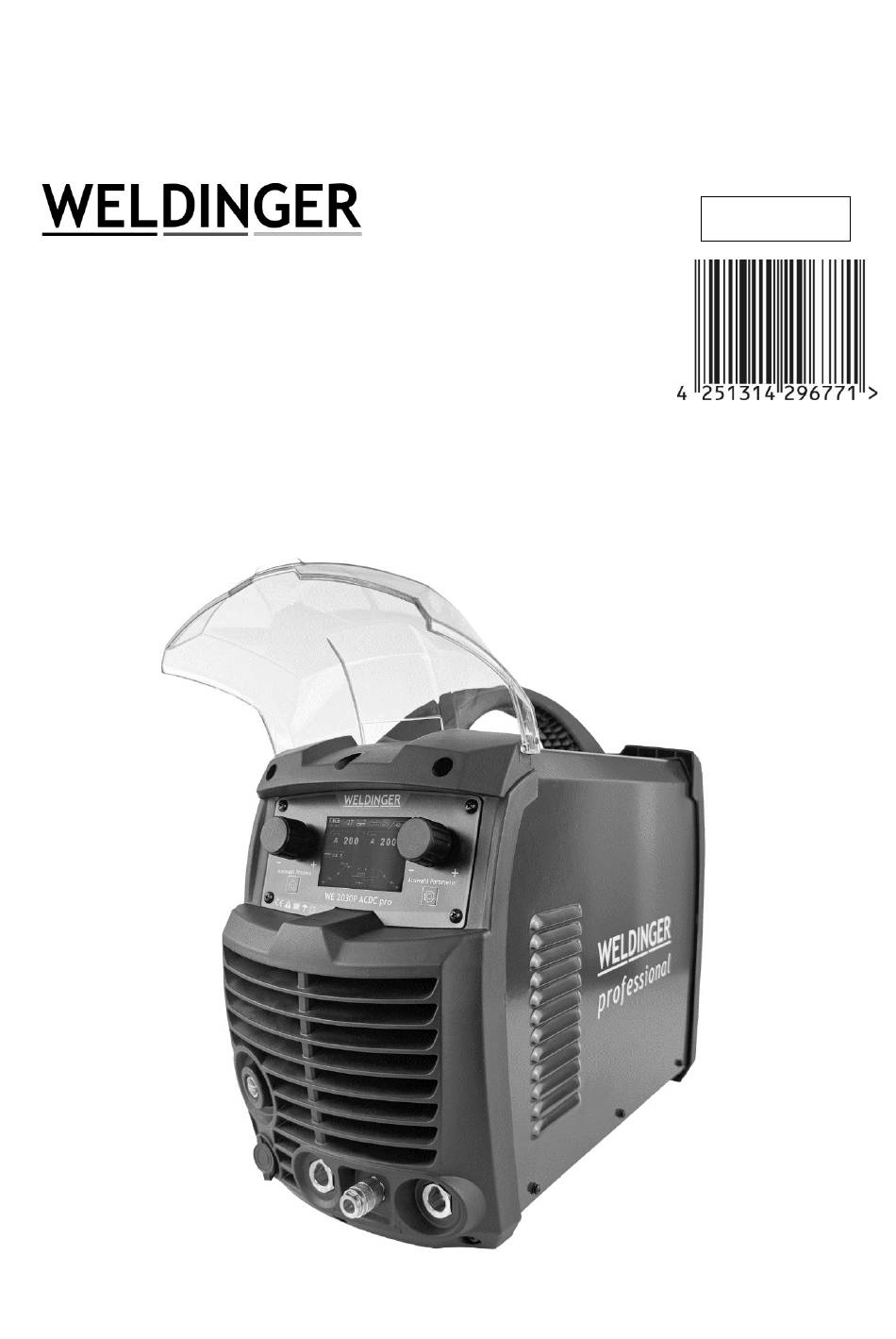

- Seite 1 4080#A Bedienungsanleitung WELDINGER WE 2030P AC/DC pro digital WIG Elektrodenschweißinverter 200A AC/DC HF Puls...
- Seite 2 Sicherheitshinweise für WELDINGER Schweißgeräte vor Inbetriebnahme Dieses WELDINGER-Schweißgerät wurde sorgfältig nach den anerkannten Normen gebaut. Dennoch können beim Umgang mit ihm gefährliche Situationen auftreten, wenn diese Bedienungsanleitung nicht genau befolgt wird. Diese Sicherheitshinweise dienen ihrer persönlichen Sicherheit und der Vermeidung von Schäden am Gerät. Lesen Sie deshalb diese Anleitung genau durch und befolgen Sie die Sicherheitshinweise, wenn Sie mit dem Schweißgerät arbeiten.
- Seite 3 Schweißverfahren abgestimmte Schweißerhandschuhe mit Stulpen in unterschiedlichen Ausführungen und Größen im Angebot. Schutz vor elektrischen Gefahren Benutzen Sie das Gerät nur in sauberer und gegen Nässeeinwirkung geschützter Umgebung. Gerät nicht bei erhöhter Feuchtigkeit (Regen/Schnee) benutzen. Eindringende Nässe kann zu Stromschlägen und zu Schäden am Gerät führen. Schweißgeräte, die wechselweise Gleich- oder Wechselstrom bereitstellen können, müssen nach EN-60974-1 und BGI 534 mit „S“...
- Seite 4 Es dürfen keine Schweißarbeiten an Behältern durchgeführt werden, die Gase, Treibstoffe, Mineralöle oder andere leichtentzündlichen Substanzen enthalten oder enthalten haben. Explosionsgefahr! Schutz vor Brandgefahr Beim Schweißen kann es wegen der hohen Temperatur des Lichtbogens und fliegender, geschmolzener Metallspritzer zu erhöhter Brandgefahr kommen. Halten Sie den Arbeitsplatz jederzeit frei von leichtentzündlichen und brennbaren Stoffen.
- Seite 5 Bewertung der Arbeitsumgebung Berücksichtigen Sie mögliche elektromagnetische Störquellen in der Umgebung: Netzzuleitungen, Steuerleitungen, Telekommunikations- und andere Signalleitungen in der unmittelbaren Umgebung des Schweißplatzes Rundfunkempfänger und Fernsehgeräte Computer, Tablets, Smartphones, Smartwatches oder andere Einrichtungen Schutz von Menschen mit Herzschrittmacher oder Hörgerät Mess- oder Kalibriereinrichtungen Überprüfen Sie die Störfestigkeit anderer elektrischer Einrichtungen in der Umgebung und stellen sie die Verträglichkeit sicher.
- Seite 6 Sicherheitsmaßnahmen treffen kann. Wird eine der untenstehenden Prüfungen nicht erfüllt, darf das Gerät erst nach Instandsetzung und erneuter Prüfung wieder in Betrieb genommen werden. Wenden Sie sich in allen Service-Angelegenheiten an den Kundendienst von HausundWerkstatt24. Wartung/Reinigung Die Wartung beinhaltet eine gründliche Reinigung der Bauteile und eine Inspektion. Der Zyklus hängt vom Nutzungsgrad und von den Arbeitsplatzbedingungen ab.
- Seite 7 und Prüfung“ entsprechend der Betriebssicherheitsverordnung. Diese international gültige Norm ist spezifisch für Lichtbogenschweißgeräte. Wegen der besonderen Gegebenheiten bei Inverter-Lichtbogenschweißgeräten sind nicht alle Prüfgeräte zur Prüfung nach VDE 0702 in vollem Umfang verwendbar. Geeignete Prüfmittel und Messgeräte entsprechen VDE 0404-2, die den Frequenzgang nach DIN EN 61010-1 Anhang A - Messschaltung A1 bewerten.
- Seite 8 Netzstromkreis gegen Schweißstromkreis und Elektronik: 5 M Ω Schweißstromkreis und Elektronik gegen Schutzleiterkreis (PE): 2,5 M Ω Netzstromkreis gegen Schutzleiterkreis (PE): 2,5 M Ω Messen des Ableitstroms (Schutzleiter- und Berührungsstrom) Anmerkung: Auch wenn die Ableitstrommessung laut Norm nur alternativ zur Isolationswiderstandsmessung ist, empfehlen wir besonders nach Reparaturen, immer beide Messungen durchzuführen.
- Seite 9 Die fünfjährige WELDINGER-Garantie gilt ausschließlich für elektronische Schweißgeräte, Plasmaschneider, Filterkassetten für Schweißhelme, Flüsterkompressoren und Elektrowerkzeuge der Marke WELDINGER, die ab dem 11.11.2020 durch HuW24 e.K. ausgeliefert worden sind. Für alle Geräte, die bis zum 10.11.2020 von HuW24 e.K. ausgeliefert wurden, gilt die bisherige Gewährleistung von zwei Jahren.
- Seite 10 7. Nachlieferungsbefugnis. HuW24 e.K. ist berechtigt, anstelle der Reparatur ein neues Gerät zu liefern. 8. Ersetzungsbefugnis bei Auslaufmodellen. Wird ein baugleiches Gerät zum Zeitpunkt der Geltendmachung des Garantiefalls von HuW24 e.K. nicht mehr vertrieben, so ist HuW24 e.K. berechtigt, dem Kunden in Erfüllung seines Garantieanspruchs ein den technischen Anforderungen des Geräts voll entsprechendes, gleichwertiges oder höherwertiges, nicht baugleiches Gerät zu liefern.

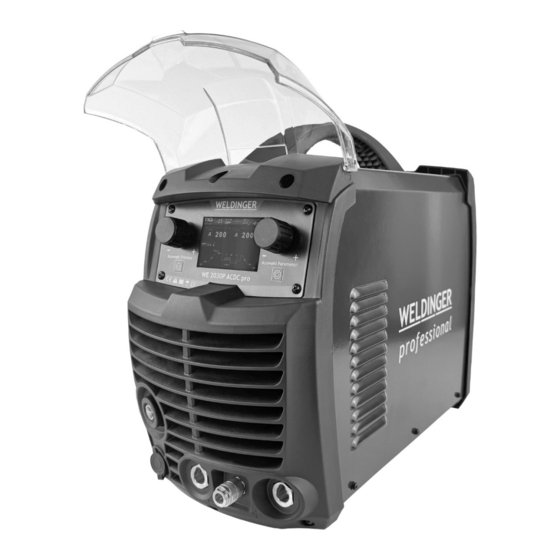

- Seite 11 Bedienungsanleitung Einführung Wir freuen uns, dass Sie sich für ein WELDINGER Schweißgerät der Firma DINGER Germany GmbH entschieden haben und danken Ihnen für das entgegengebrachte Vertrauen. Der WELDINGER WE 2030P AC/DC pro digital ist ein kompakter, luftgekühlter WIG-/MMA- Schweißinverter der neuesten Generation zum Gleich- und Wechselstromschweißen.Das...
- Seite 12 Schweißfunktionen und Ansteuerung für den Schweißstrom sind in einem 32-bit Hochleistungs-MCU-Chip gespeichert. Vorteile der Invertertechnologie: • hoher Wirkungsgrad, niedriger Stromverbrauch • hohe Einschaltdauer durch kleine elektronische Bauteile und Lüfterkühlung • niedrige Netzabsicherung nötig • sehr geringes Gerätegewicht • kleine Geräteabmessungen •...
- Seite 13 6. 5-polige Steuerbuchse 7. Minuspol 8. Gasanschluss 9. Pluspol 10. Netzschalter 11. Einlass- und Auslassöffnung Lüfter 12. Gaseingang...
- Seite 14 Erläuterungen zu den Anschlüssen Steuerbuchse (6) Hier schließen Sie die Steuerleitung des WIG-Brenners oder ein Fußpedal an. Minuspol (7) Hier schließen Sie im WIG-Betrieb den Dorn des WIG-Brenners an, im MMA-Betrieb das Massekabel (Polarität auf der Elektrodenpackung beachten!). Gasanschluss (8) Hier schließen Sie für den WIG-Betrieb die Gaskupplung des WIG-Brenners an.
- Seite 15 Anzeigen im LCD-Display Startbildschirm AC HF WIG Modus DC Kaltschweißmodus DC HF WIG Modus AC LIFT WIG Modus AC+DC WIG Modus DC LIFT WIG Modus DC MMA Modus Werkrücksetzung AC MMA Modus Schweißjobspeicher #1-#10 Panelkontrolle/Remote Remotekontrolle Brenner Remotekontrolle Fußpedal schließen Überhitzungsalarm...
- Seite 16 Schweißparameterauswahl Hinweis: Die weißen Symbole stellen die Funktion dar, bei gelben Symbolen ist die Funktion aktiviert. Brennerbetriebsart 4T Auswahl 2T Auswahl MLOGIC MLOGIC Auswahl VRD EIN VRD Aus VRD Ein Auswahl VRD Aus Auswahl Auswahl Wellenform Trapez Rechteck Sinus DC WIG Trapez Rechteck Sinus...
- Seite 17 Darstellung im Display Im Fernsteuerungsmodus des Brenners sind 2T&4T optional, der "voreingestellte Strom" ist gleich dem "Echtzeit-Schweißstrom" und beide werden am Fernsteuerungspotentiometer und nicht am Drehknopf des Geräts eingestellt. Einstellbereich ist 10-200A. Echtzeitwert Voreingestellter Wert Im Fußpedal-Steuermodus ist nur 2T optional, "voreingestellter Strom"...
- Seite 18 Pulsfrequenz, 0,5-10 Hz AC Frequenz,20-250 Hz AC Balance, 20-80 % Abstiegszeit,0-5 s Endstrom 10-200 A Gasnachströmzeit, 0,1-10 s AC HF WIG & LIFT WIG Parametereinstelung Gasvorströmzeit, 0-1 s Startstrom, 10-200 A Anstiegszeit ,0-5 s Spitzenstrom, 10-200 A AC Frequenz,20-250 Hz AC Balance, 20-80 % Abstiegszeit,0-5 s Endstrom 10-200 A...
- Seite 19 AC+DC WIG Parametereinstellung Gasvorströmzeit, 0-1 s Startstrom, 10-200 A Anstiegszeit ,0-5 s Spitzenstrom, 10-200 A AC Frequenz,20-250 Hz AC Balance, 20-80 % Abstiegszeit,0-5 s Endstrom 10-200 A Gasnachströmzeit, 0,1-10 s AC+DC Mix-Frequenz 0,5- 5 Hz DC Width,5%-95% DC HF WIG Puls Parametereinstellung Gasvorströmzeit, 0-1 s Startstrom, 10-200 A Anstiegszeit ,0-5 s...
- Seite 20 Pulsweite,5-100 % Basisstrom, 10-200 A Abstiegszeit,0-5 s Pulsfrequenz, 0,5-200 Hz Endstrom 10-200 A Gasnachströmzeit, 0,1-10 s Kaltschweißen WIG Parametereinstellung Gasvorströmzeit, 0-1 s Schweißzeit, 1 ms – 200 ms Startstrom, 10-200 A Schweißfrequenz 0-10 Hz Gasnachströmzeit, 0,1-10 s...
- Seite 21 DC HF WIG Parametereinstellung Gasvorströmzeit, 0-1 s Startstrom, 10-200 A ） Anstiegszeit ,0-5 s Spitzenstrom, 10-200 A ） Abstiegszeit,0-5 s Endstrom 10-200 A Gasnachströmzeit, 0,1-10 s MMA-Einstellungen Puls DC MMA Parametereinstellung Hot Start, 0-10% Hot Start Zeit, 0-1 s Schweißstrom 50-200 A Basisstrom 50-200 A Pulsfrequenz, 0,5-10 Hz Arc Force, 0-10 %...
- Seite 22 DC MMA & AC MMA Parametereinstellung Hot Start, 0-10% Hot Start Zeit, 0-1 s Schweißstrom 10-200 A Arc Force, 0-10 % Einstellungen von Schweißprozessen und Parametern mit Push Buttons und Drucktastern HOME (2) Durch Drücken Anwählen der Menüpunkte Schweißprozessauswahl, Jobspeicher, Display-Helligkeit, Reset.
- Seite 23 Kopfzeile, Punktschweißfunktion in der Fußzeile. Anwahl VRD bei MMA. Erläuterungen WIG-Parameter Die Gasvorströmzeit bezeichnet die Zeitspanne, die zwischen GASVORLAUF (Pre Gas) dem Drücken der Brennertaste und dem Öffnen des Gasventils liegt, bis sich der Lichtbogen bildet. Der Einstellbereich liegt zwischen 0 und 1 s. Der Startstrom setzt nach dem Drücken der Brennertaste ein.
- Seite 24 Hitze in das Material ein, erzeugen eine schmalere Naht und einen tieferen Einbrand. Gleichzeitig reduzieren Sie die Hitzebelastung der Wolframelektrode. Bei einer Erhöhung des Werts bringen Sie weniger Hitze ins Material und erzielen eine breitere Naht bei geringerem Einbrand. Die Belastung für die Elektrode ist höher. Der Einstellbereich liegt bei 20-50%.
- Seite 25 Luftspalte zu schweißen, können Sie für Aluminium und andere NE-Metalle (AC), bzw. Edelstahl (DC) mit der der Funktion 4T m-Logic bei angeschlossenem Brenner Haupt- und Absenkstrom einstellen. Wenn Sie jeweils kurz die obere/untere Brennertaset drücken, wechseln Sie zwischen den voreingestellten Schweißströmen, wenn Sie die Brennertaste länger drücken, fährt der Brenner die Stromstärke langsam herunter und geht dann aus.
- Seite 26 Wenn Sie mit Lift Arc arbeiten, berühren Sie das Werkstück sanft mit der Elektrode. Brenner kurz hochheben und wieder absenken, Schweißlichtbogen bildet sich aus. WIG-Schweißvorgang beenden Je nach 2-Takt oder 4-Taktbetrieb Schalter am Brenner loslassen oder kurz drücken. WIG-Schweißen mit DC-Pulsfunktion Manche Materialien verziehen sich extrem bei zu viel Wärmeeintrag.
- Seite 27 - Trapezwelle für einen weicheren Lichtbogen mit Flüssigkeitspool, guter Materialbenetzung und besserer Lichtbogenkontrolle gegenüber der Sinuswelle. Die Auswahl erfolgt über Push Button (4). Funktion AC/DC-Mix Mit dieser Funktion können Sie im AC Betrieb einen Gleichstromanteil (DC) prozentual zuschalten, um beim Aluminiumschweißen einen ruhigeren Prozessabaluf zu erzielen. Hierzu wählen Sie im Prozessmenü...
- Seite 28 Jetzt können Sie mit dem Schweißen beginnen. Zünden Sie durch das Berühren der Elektrode am Werkstück den Lichtbogen. Wenn der Abstand der Elektrode zum Werkstück richtig ist, brennt ein stabiler Lichtbogen und schmilzt die Elektrode ab. Integrierte Schweißhilfen Das Gerät ist mit drei spezifischen Funktionen zur Verbesserung der Schweißeigenschaften ausgerüstet: •...
- Seite 29 Fehlercodes EH/OVER TEMPERATURE Überhitzung durch zu hohen Schweißstrom oder Überschreiten der Einschaltdauer. Regeln Sie den Strom herunter oder unterbrechen Sie den Schweißvorgang, bis das Gerät abgekühlt ist. Lassen Sie das Gerät eingeschaltet, damit der Lüfter arbeiten kann. Überstromschutz: falscher Stromfluss auf der Hauptplatine. Wenden Sie sich an den Kundenservice.
- Seite 30 Störungen des Schweißinverters und deren Beseitigung Störung mögliche Ursache keine Netzspannung vorhanden Netzsicherungen überprüfen (FI-Schalter) keine Lüftergeräusche Netzanschlussleitung oder Verlängerungsschnur defekt; Hauptschalter defekt Gerät überhitzt, Einschaltdauer überschritten; Gerät schaltet nicht wieder ein geben Sie dem Gerät Zeit zur Abkühlung; Lüfter defekt oder durch Staub beeinträchtigt (Wartung vornehmen) Massekontakt ungenügend;...
- Seite 31 Erklärung ihre Gültigkeit. Oranienburg, den 03.06.2024 Bert Schanner Geschäftsführer/CEO Hersteller: DINGER Germany GmbH • Am Bahndamm 15 • D-16515 Oranienburg • www.dinger-germany.com. Original WELDINGER WIG-Schweißzubehör erhalten Sie im Shop von www.hausundwerkstatt24.de: Wolframelektroden 175 mm Elektrodentyp Durchmesser (mm) Artikelnummer Artikelnummer 1 Stück...
- Seite 32 WT-20 rot 601-2001 601-2010 601-2401 601-2410 601-3201 601-3210 602-1001 602-1010 602-1601 602-1610 WL-15 gold 602-2001 602-2010 602-2401 602-2410 602-3201 602-3210 1,6 + 2,4 Set 602-1624 603-1001 603-1010 603-1601 603-1610 WC-20 grau 603-2001 603-2010 603-2401 603-2410 603-3201 603-3210 604-1001 604-1010 604-1601 604-1610 WP grün 604-2001...
- Seite 33 318-10 318-12 318-16 Edelstahl V4A 318-20 318-24 318-32 318-40 318-50 Schweißdraht Durchmesser Artikelnummer 0,5 Artikelnummer 1,0 kg 8288-160 8288-161 8288-200 8288-201 Aluminium 8288-240 8288-241 AlMg5 8288-320 8288-321 8288-400 8288-401 Sortimentsbox 1,6/2,0/2,4 8288-999 1,5 kg (3x0,5 kg) Schweißdraht Durchmesser Artikelnummer 0,5 Artikelnummer Artikelnummer 1,0 kg...
- Seite 34 Gaslinsenset 4122-1 4x hitzefeste Glaskappen 15 mm je 1x Gaslinse 1,6 und 2,4 mm je 1x Spannhülse 1,6 und 2,4 mm Isolator 6 Dichtringe je 1x Brennerkappe lang/kurz Alle Verschleißteile sind auch einzeln erhältlich und individuell zusammenstellbar! Ergänzendes Zubehör Artikel Artikelnr.
- Seite 35 Schaltbarer 3482 Schaltbar, 111x105x28 mm, Haltekraft bis 35 kg, für 60, 90, Multiwinkel- 110, 115 und 165° Innenwinkel Schweißmagnet SM-3 Schaltbarer 3483 Schaltbar, 152x130x35 mm, Haltekraft bis 65 kg, für 45 und Schweißmagnet groß 90° Innenwinkel SM-4 Doppelt schaltbarer 3531 Getrennt schaltbar, 148x148x38 mm, Haltekraft bis 2x50 kg, Schweißmagnet für 90°Innenwinkel...
- Seite 36 Gripzange G4 4345 150 mm (6“), verschleißfeste Profiqualität, geschliffenes Langbeck spitz klein Zangenmaul, mit Schnell-Lösehebel und Rückholfeder Gripzange G5 4346 220 mm (9“), verschleißfeste Profiqualität, geschliffenes Langbeck spitz groß Zangenmaul, mit Schnell-Lösehebel und Rückholfeder Gripzange G6 4347 180 mm (7“), verschleißfeste Profiqualität, geschliffenes Breitmaul medium Zangenmaul, mit Schnell-Lösehebel und Rückholfeder Gripzange G7...
- Seite 37 Vorsatzgläser, Schalter und weiteres Schweißhelmzubehör sind als Ersatzteile auch einzeln erhältlich. Hier präsentieren wir Ihnen eine kleine Auswahl, das komplette Sortiment finden Sie unter https://www.hausundwerkstatt24.de/Zubehoer-zum-WIG-Schweissen. TIPP: Geben Sie für weitere Produktinformationen die Artikelnummer im Suchfeld oben rechts auf der Website ein, um direkt zum gewünschten Artikel zu gelangen.
