Renkforce RF2000 Bedienungsanleitung Seite 60

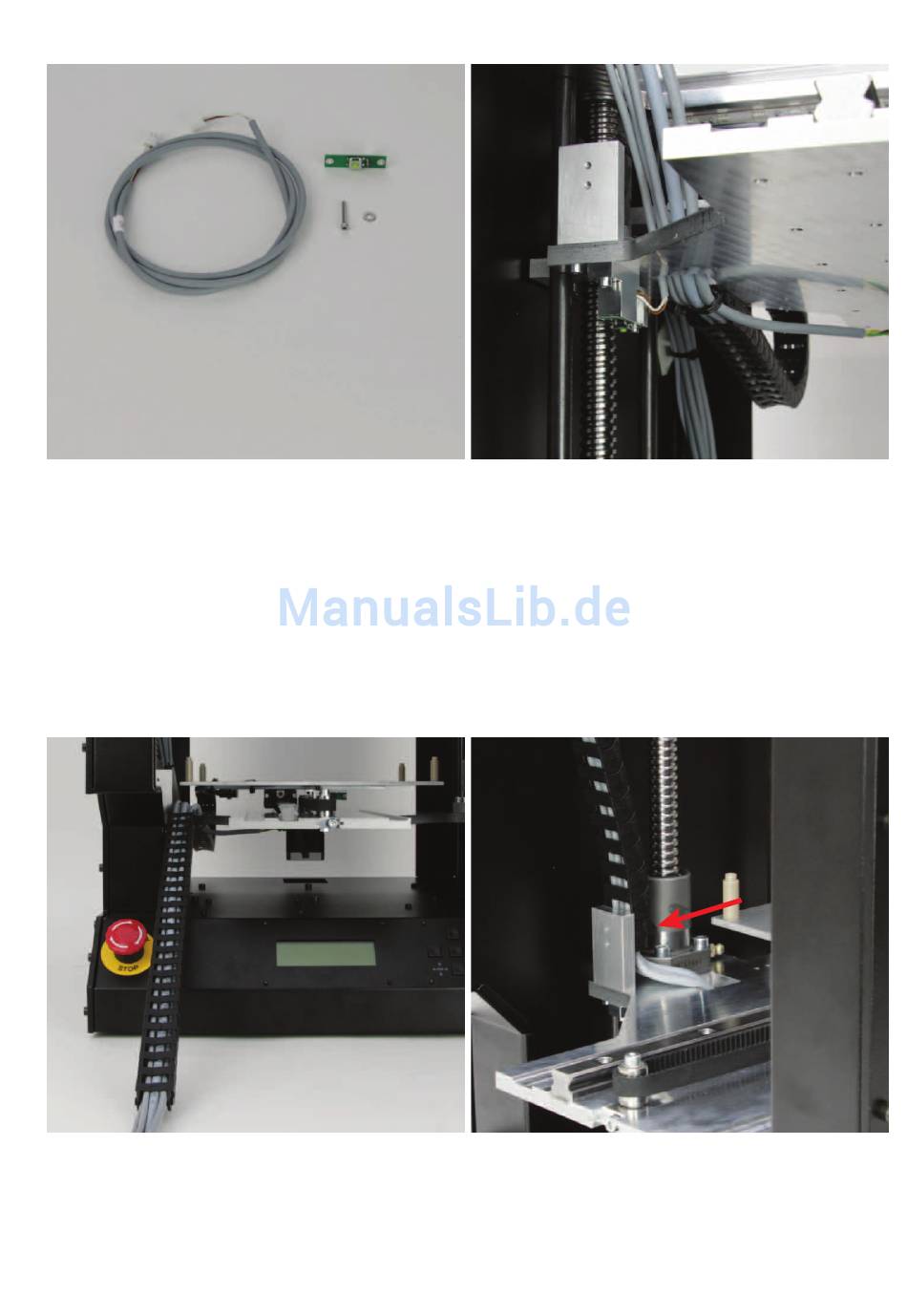

Montage und Anschluss des Endschalters für die Z-Richtung (Z-Max-Endschalter an der Y-Platte)
1x Leitung 09
1x Endschalterplatine
1x Zylinderkopfschraube M2x16
1x Beilagscheibe M2
Montage der Energieschleppkette von der Y-Platte zur Bedienblende
Die Leitungen, die aus dem Loch der Y-Platte kommen, so in die
letzte noch übrige Energieschleppkette (klein 25 Glieder) ein-
drücken, dass das Endglied mit den Nippeln zu den Leitungs-
enden mit Etikett weist.
60
Den Stecker der Leitung 09, an dem kein Etikett ist, an der End-
schalterplatine anschließen.
Die Platine mit der Schraube und der Beilagscheibe, wie ge-
zeigt, von unten an den Endschalter-Halteblock der Y-Platte
montieren.
Die Schraube muss dabei in das hintere Loch eingeschraubt
werden. Das Anschlusskabel muss, wie im Bild zu sehen, auf
der rechten Seite herausgeführt werden.
Die Leitung durch das Loch in der Y-Platte nach oben zu den
anderen Leitungen führen.
Die Energieschleppkette in das Endstück an der Y-Platte ein-
rasten.
