Renkforce RF2000 Bedienungsanleitung Seite 59

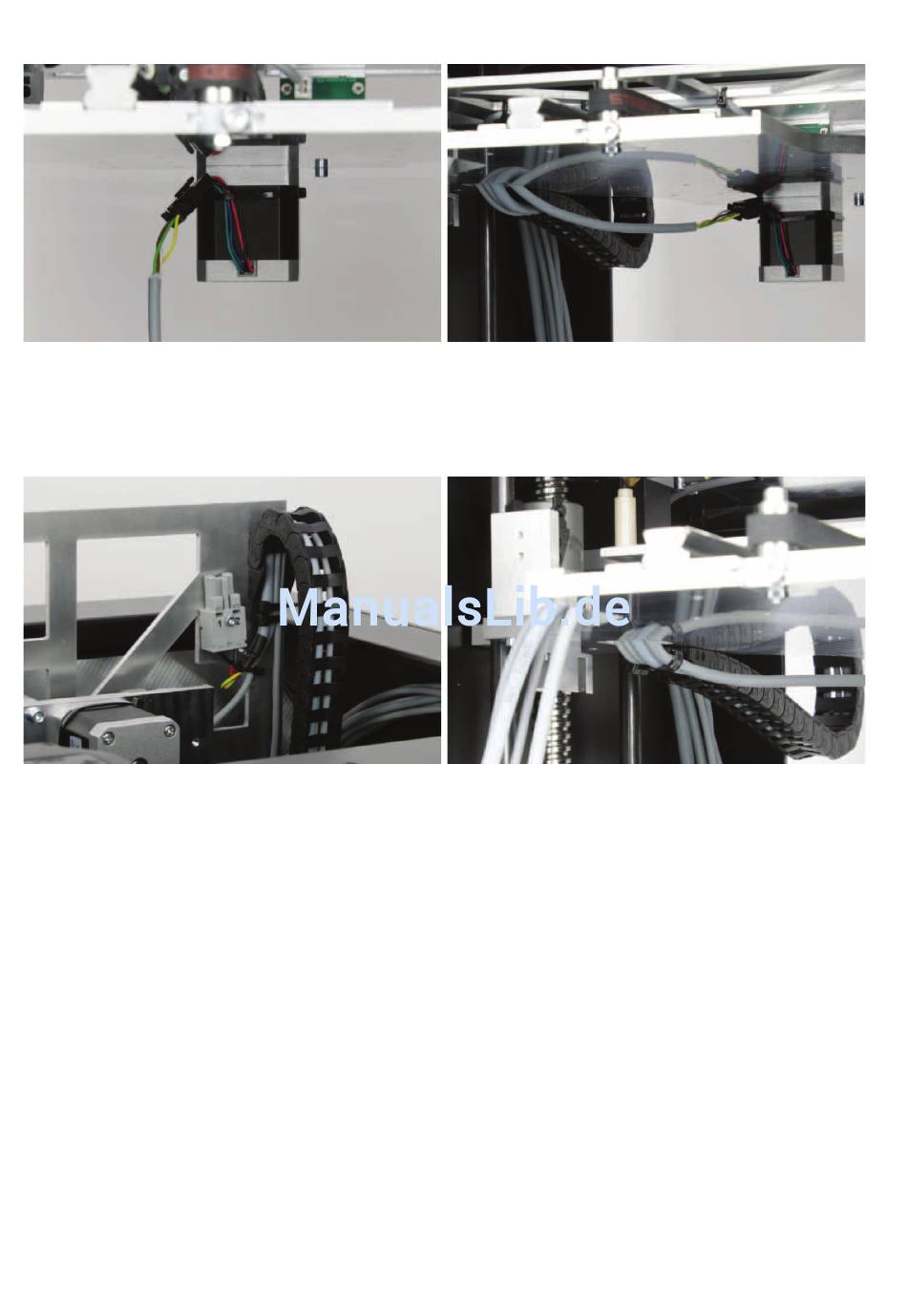

Anschluss des Y-Motors
Die Leitung 02 (Y-Motor) an den Steckverbinder des Y-Motors
anschließen und die Leitung mit 2 großen Kabelbindern (142
mm), die zusammengefügt wurden, wie gezeigt, am Motor fi-
xieren.
An den beiden Schleppkettenendstücken jeweils zwei große
Kabelbinder (142 mm) zur Zugentlastung anbringen.
Die Leitung 02 ebenfalls durch die Öffnung in der Y-Platte nach
oben verlegen.
Beim unteren Schleppkettenendstück an der Y-Platte die Lei-
tung zum Y-Motor mit in die Zugentlastung einbeziehen.
