Renkforce RF2000 Bedienungsanleitung Seite 38

Montage der Verblendungen
Achten Sie bei diesen Teilen auf scharfe Kanten. Hier besteht bei unachtsamem Umgang Verletzungsgefahr.

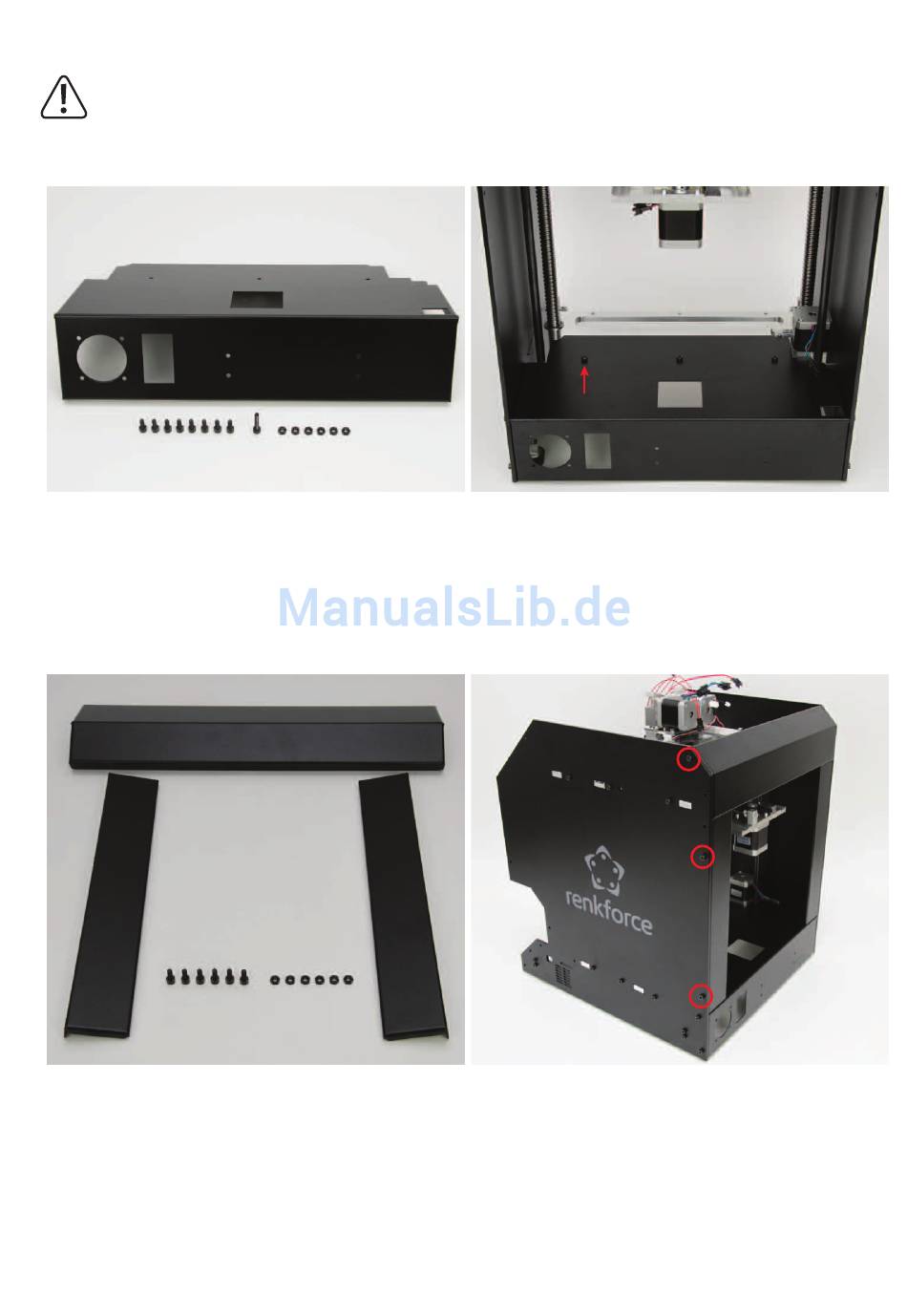

Einbau der Rückblende
1x Rückblende
8x Zylinderkopfschraube M4x10 schwarz
1x Zylinderkopfschraube M4x20 schwarz
6x Mutter M4 schwarz
Anbau der hinteren Verkleidungsteile
1x rückseitige Kopfblende
2x rückseitige Seitenblenden
6x Zylinderkopfschraube M4x10 schwarz
6x Mutter M4 schwarz
38
M4x20
Die Rückblende, wie gezeigt, mit den Schrauben und Muttern
am Grundgerüst befestigen.
6 Schrauben mit Muttern an den Seitenteilen und 3 Schrauben
mittig an der Bodenplatte verwenden. Die Schraube M4x20 an
der linken Position, wie im Bild gezeigt, einschrauben.
Die hinteren Verkleidungsteile werden nur mit den im Bild mar-
kierten 3 Bohrungen je Seite am Grundgerüst befestigt. Die an-
deren Bohrungen bleiben vorerst frei.
