Renkforce RF2000 Bedienungsanleitung Seite 46

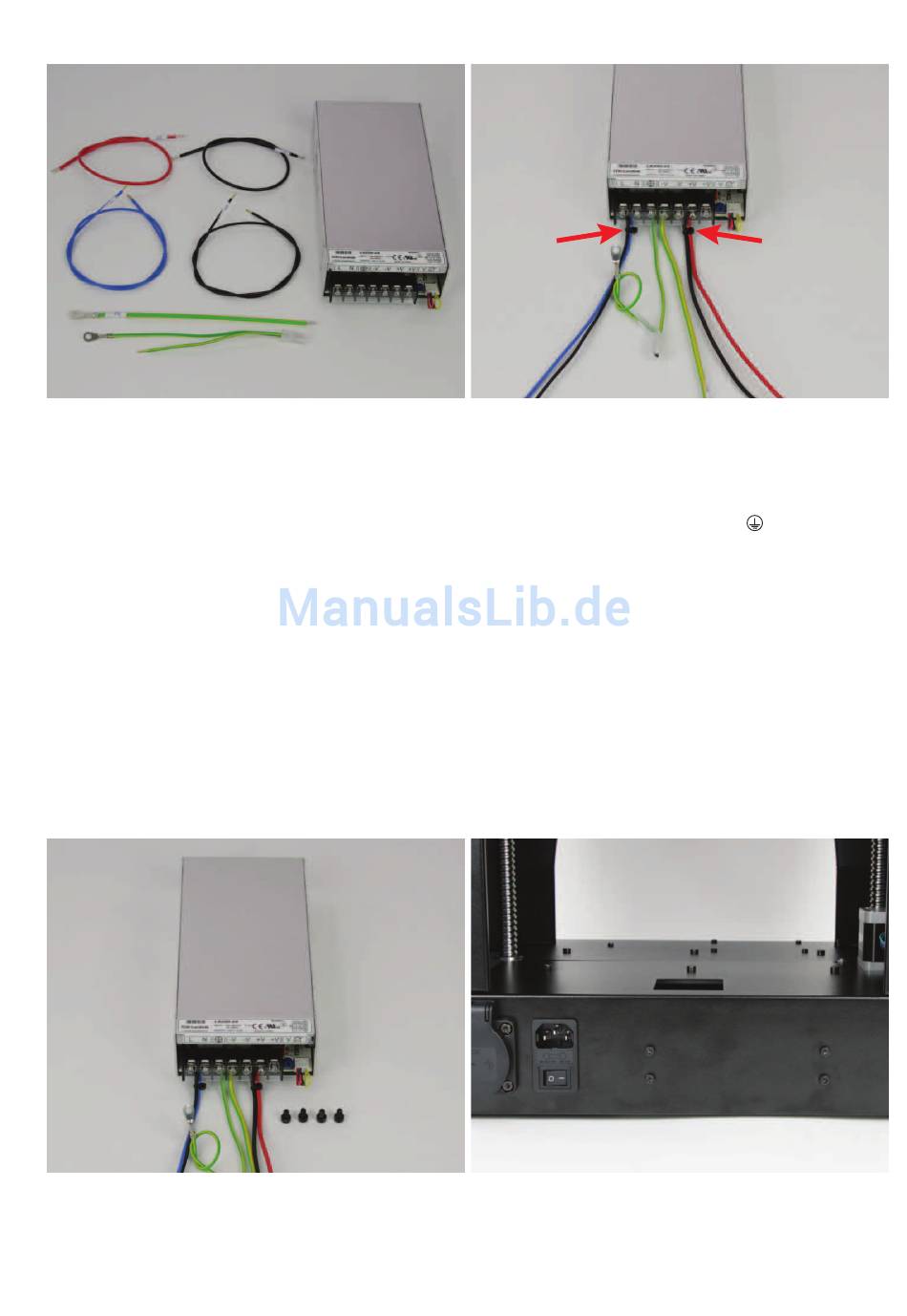

Anschluss der Leitungen am Netzteil
1x Netzteil
1x Leitung rot (37 cm) (Leitung 28)
1x Leitung schwarz (37 cm) (Leitung 28)
1x Leitung blau (55 cm) (Leitung 26)
1x Leitung schwarz (55 cm) (Leitung 26)
1x Leitung mit Ringöse grün/gelb (18 cm, 2,5 mm
1x Leitung mit Flachsteckverbinder und Ringöse grün/gelb
(15 cm) (Leitung 23)
Einbau des Netzteils
1x Netzteil mit bereits angeschlossenen Leitungen
4x Zylinderkopfschraube M4x6
46
Die transparente Schutzabdeckung an der Klemmleiste des
Netzteils abziehen.
Die schwarze Leitung (55 cm) mit der Klemme L und die blaue
Leitung (55 cm) mit der Klemme N am Netzteil verbinden.
Die Leitung mit dem Flachsteckverbinder und der Ringöse
) (Leitung 32) (grün/gelb) an der Schutzleiterklemme
2
schließen.
Die Leitung mit der Ringöse (grün/gelb) (18 cm, 2,5 mm
Klemme -V am Netzteil anschließen.
Die Leitung schwarz (37 cm) mit der Klemme -V am Netzteil
verbinden.
Die Leitung rot (37 cm) mit der Klemme +V am Netzteil verbin-
den.
Die transparente Schutzabdeckung an der Klemmleiste des
Netzteils wieder aufstecken.
Die Leitungen an den Klemmen L und N, sowie +V und -V mit
jeweils einem kleinen Kabelbinder (99 mm) in nächster Nähe
zur Anschlussklemme zusammenbinden (siehe Pfeile im Bild).
Das Netzteil mit den 4 Schrauben an der Rückblende befesti-
gen, so dass die Anschlüsse des Netzteils zur Steckdose ge-
richtet sind.
am Netzteil an-
) an der
2
