Wir danken Ihnen dafür, dass Sie sich für
einen Honda-Außenbordmotor entschieden
haben.

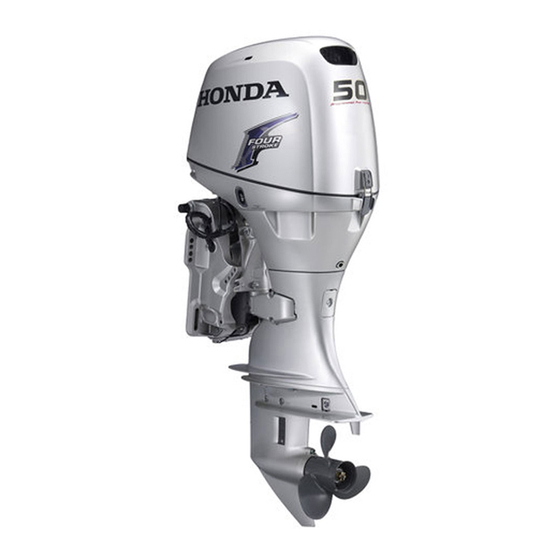

Diese Anleitung behandelt die Bedienung und
Wartung des Honda-Außenbordmotors BF40
A/50A.
Alle in dieser Veröffentlichung enthaltenen
Informationen, Abbildungen, Richtlinien und
technischen Daten beruhen auf den zum
Zeitpunkt der Drucklegung aktuellen
Produktinformationen.
Honda Motor Co., Ltd. behält sich das Recht
vor, Änderungen jederzeit ohne
Vorankündigungen vorzunehmen, ohne dass
dadurch irgendwelche Verpflichtungen
entstehen.
Kein Teil dieser Veröffentlichung darf ohne
schriftliche Genehmigung reproduziert
werden.
Diese Anleitung ist als Teil des
Außenbordmotors zu betrachten, sie muss bei
einem Wiederverkauf des Motors dem neuen
Eigentümer ausgehändigt werden.
Diese Anleitung enthält Sicherheitshinweise,
die mit den folgenden Überschriften bzw.
Symbolen gekennzeichnet sind und folgende
Bedeutungen haben:
Weist darauf hin, dass bei
Nichtbeachtung der Anweisungen MIT
SICHERHEIT schwere oder sogar
tödliche Verletzungen die Folge sind.
Weist darauf hin, dass bei
Nichtbeachtung der Anweisungen
schwere Verletzungen oder sogar der
Tod eintreten können.
Weist darauf hin, dass bei
Nichtbeachtung der Anweisungen
unter Umständen Verletzungen
eintreten können.
Weist darauf hin, dass bei Nichtbeachtung
der Anweisungen eine Beschädigung des
Geräts oder andere Sachschäden eintreten
können.
Enthält nützliche Hinweise.
Bei allen Fragen oder auftretenden
Schwierigkeiten ziehen Sie bitte einen
autorisierten Honda Außenbordmotor-
Kundendienst zu Rate.
Honda Außenbordmotoren sind für
sicheren, zuverlässigen Betrieb
konstruiert - vorausgesetzt, dass sie
entsprechend den Anweisungen
betrieben werden. Lesen Sie die
Betriebsanleitung gründlich durch,
und machen Sie sich mit dem Inhalt
vertraut, bevor Sie den
Außenbordmotor zum ersten Mal in
Betrieb nehmen. Wenn dies
unterlassen wird, können
Verletzungen oder eine Beschädigung
des Geräts die Folge sein.
Sprechen Sie für den Einbau der
langen Ruderpinne mit Ihrem
Händler.
Die Abbildung kann je nach Typ
unterschiedlich sein.
Honda Motor Co., Ltd. 2003, Alle Rechte
vorbehalten.
1
