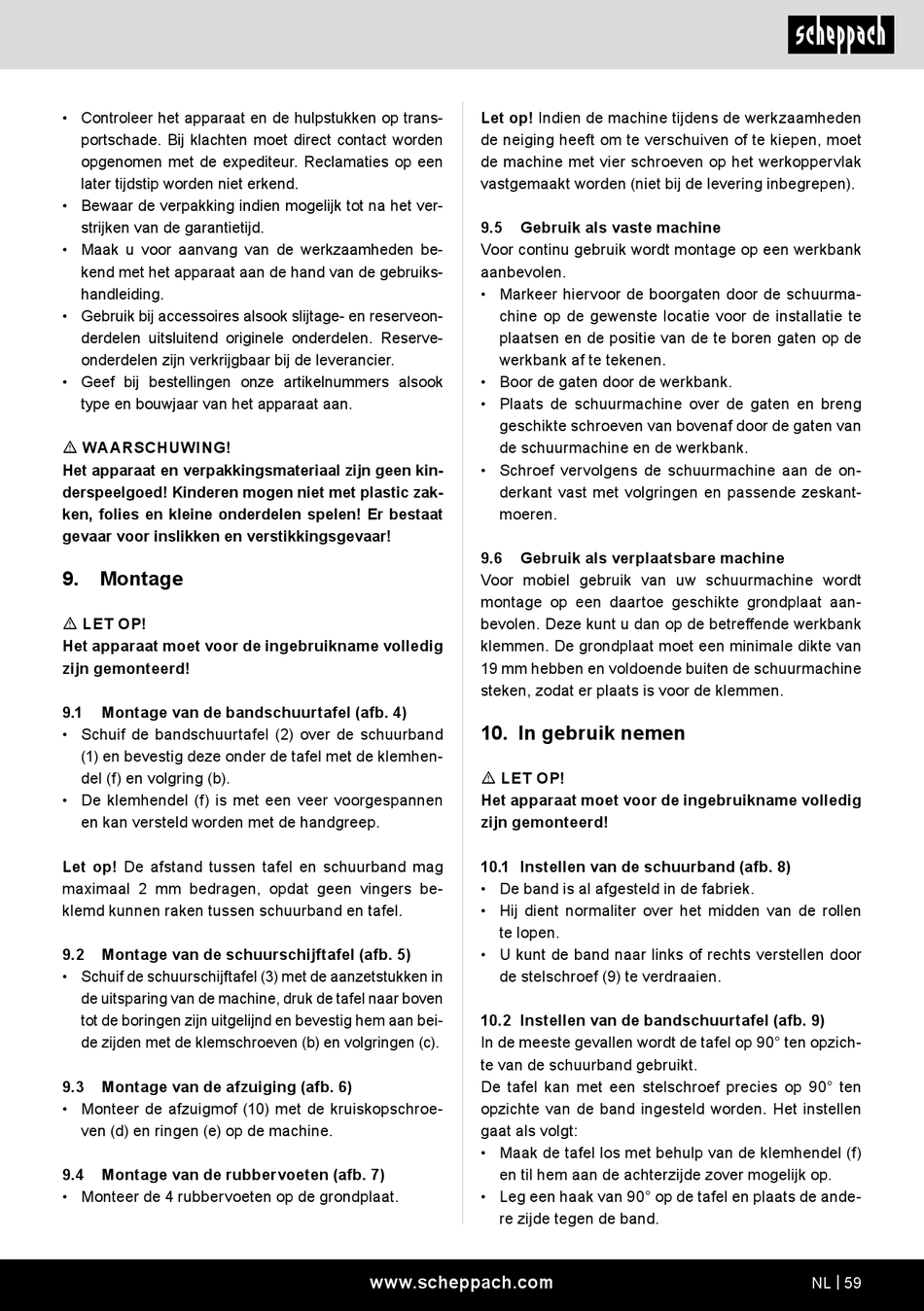

• Controleer het apparaat en de hulpstukken op trans-
portschade. Bij klachten moet direct contact worden
opgenomen met de expediteur. Reclamaties op een
later tijdstip worden niet erkend.
• Bewaar de verpakking indien mogelijk tot na het ver-
strijken van de garantietijd.
• Maak u voor aanvang van de werkzaamheden be-
kend met het apparaat aan de hand van de gebruiks-
handleiding.
• Gebruik bij accessoires alsook slijtage- en reserveon-
derdelen uitsluitend originele onderdelen. Reserve-
onderdelen zijn verkrijgbaar bij de leverancier.
• Geef bij bestellingen onze artikelnummers alsook
type en bouwjaar van het apparaat aan.
m WAARSCHUWING!
Het apparaat en verpakkingsmateriaal zijn geen kin-
derspeelgoed! Kinderen mogen niet met plastic zak-
ken, folies en kleine onderdelen spelen! Er bestaat
gevaar voor inslikken en verstikkingsgevaar!
9. Montage
m LET OP!
Het apparaat moet voor de ingebruikname volledig
zijn gemonteerd!
9.1 Montage van de bandschuurtafel (afb. 4)
• Schuif de bandschuurtafel (2) over de schuurband
(1) en bevestig deze onder de tafel met de klemhen-
del (f) en volgring (b).
• De klemhendel (f) is met een veer voorgespannen
en kan versteld worden met de handgreep.
Let op! De afstand tussen tafel en schuurband mag
maximaal 2 mm bedragen, opdat geen vingers be-
klemd kunnen raken tussen schuurband en tafel.
9.2 Montage van de schuurschijftafel (afb. 5)
• Schuif de schuurschijftafel (3) met de aanzetstukken in
de uitsparing van de machine, druk de tafel naar boven
tot de boringen zijn uitgelijnd en bevestig hem aan bei-
de zijden met de klemschroeven (b) en volgringen (c).
9.3 Montage van de afzuiging (afb. 6)
• Monteer de afzuigmof (10) met de kruiskopschroe-
ven (d) en ringen (e) op de machine.
9.4 Montage van de rubbervoeten (afb. 7)
• Monteer de 4 rubbervoeten op de grondplaat.
Let op! Indien de machine tijdens de werkzaamheden
de neiging heeft om te verschuiven of te kiepen, moet
de machine met vier schroeven op het werkoppervlak
vastgemaakt worden (niet bij de levering inbegrepen).
9.5 Gebruik als vaste machine
Voor continu gebruik wordt montage op een werkbank
aanbevolen.
• Markeer hiervoor de boorgaten door de schuurma-
chine op de gewenste locatie voor de installatie te
plaatsen en de positie van de te boren gaten op de
werkbank af te tekenen.
• Boor de gaten door de werkbank.
• Plaats de schuurmachine over de gaten en breng
geschikte schroeven van bovenaf door de gaten van
de schuurmachine en de werkbank.
• Schroef vervolgens de schuurmachine aan de on-
derkant vast met volgringen en passende zeskant-
moeren.
9.6 Gebruik als verplaatsbare machine
Voor mobiel gebruik van uw schuurmachine wordt
montage op een daartoe geschikte grondplaat aan-
bevolen. Deze kunt u dan op de betreffende werkbank
klemmen. De grondplaat moet een minimale dikte van
19 mm hebben en voldoende buiten de schuurmachine
steken, zodat er plaats is voor de klemmen.
10. In gebruik nemen
m LET OP!
Het apparaat moet voor de ingebruikname volledig
zijn gemonteerd!
10.1 Instellen van de schuurband (afb. 8)
• De band is al afgesteld in de fabriek.
• Hij dient normaliter over het midden van de rollen
te lopen.
• U kunt de band naar links of rechts verstellen door
de stelschroef (9) te verdraaien.
10.2 Instellen van de bandschuurtafel (afb. 9)
In de meeste gevallen wordt de tafel op 90° ten opzich-
te van de schuurband gebruikt.
De tafel kan met een stelschroef precies op 90° ten
opzichte van de band ingesteld worden. Het instellen
gaat als volgt:
• Maak de tafel los met behulp van de klemhendel (f)
en til hem aan de achterzijde zover mogelijk op.
• Leg een haak van 90° op de tafel en plaats de ande-
re zijde tegen de band.
