6.12.2 Funktion 1 – 16: Logik

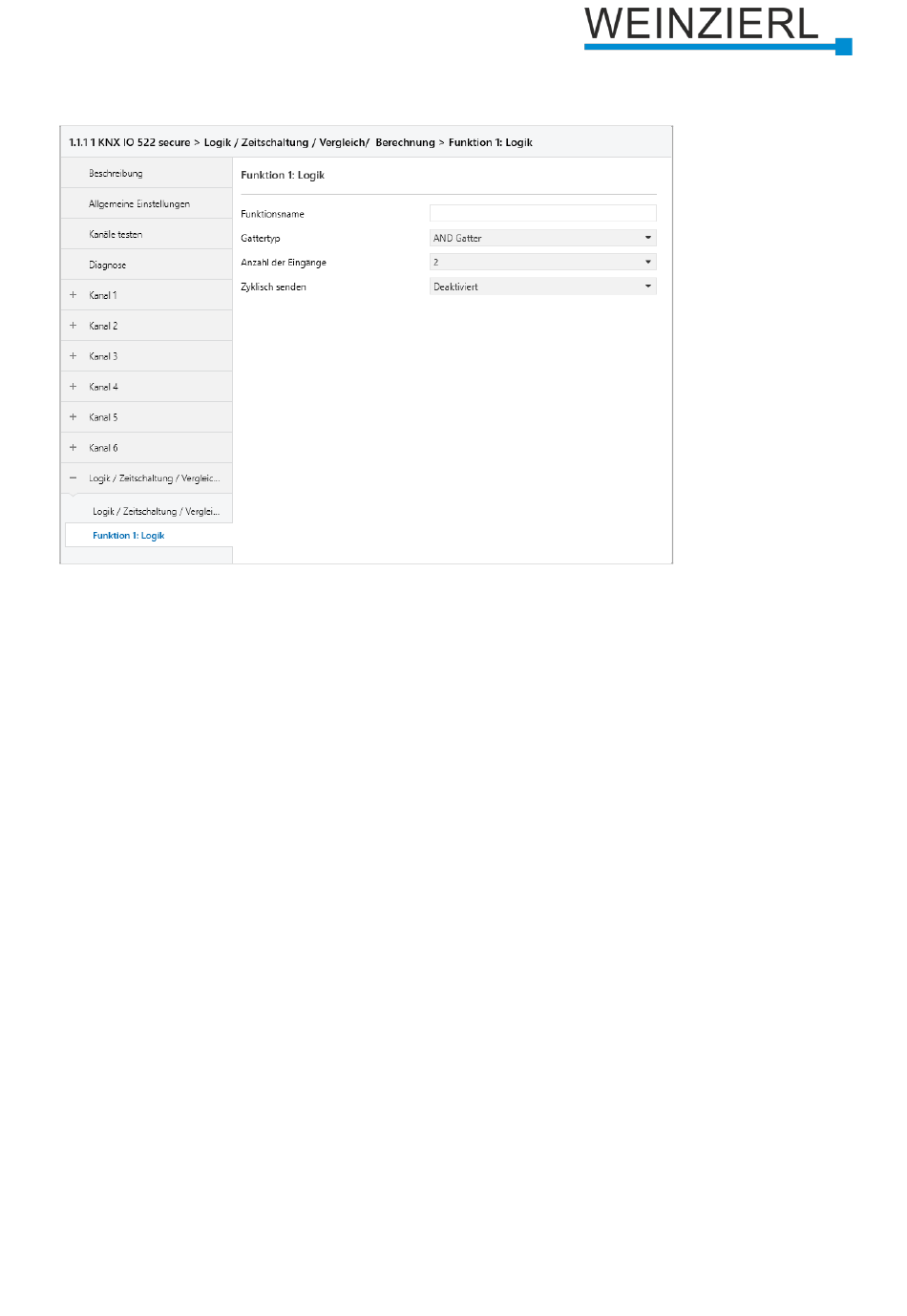

Funktionsname (10 Zeichen)
Der Funktionsname kann frei gewählt werden.
Er wird im Gruppenobjekteintrag in der ETS Software sichtbar. Dies erleichtert später die Arbeit mit
den dazugehörigen Gruppenobjekten, da der vergebene Name dort als Bezeichnung angezeigt
wird.
Gattertyp
Dieser Parameter definiert den Typ des Logikgatters:
▪
AND Gatter
Der Ausgang sendet EIN (1), wenn alle Eingänge EIN (1) sind.
▪
OR Gatter
Der Ausgang sendet EIN (1), wenn mindestens ein Eingang EIN (1) ist.
▪
XOR Gatter
Der Ausgang sendet EIN (1), wenn eine ungerade Anzahl an Eingängen EIN (1) ist.
▪
NAND Gatter
Der Ausgang sendet EIN (1), wenn mindestens ein Eingang AUS (0) ist.
▪
NOR Gatter
Der Ausgang sendet EIN (1), wenn alle Eingänge AUS (0) sind.
