- Seite 1 Gebrauchsanleitung Instruction Manual STIHL FSA 57 Notice d’emploi Istruzioni d’uso Handleiding...
- Seite 2 deutsch Inhaltsverzeichnis Motorsense für den Benutzer einstellen ... . 18 Vorwort ..........2 8.1 Schaftlänge einstellen .
- Seite 3 20.2 Akku STIHL AK ........

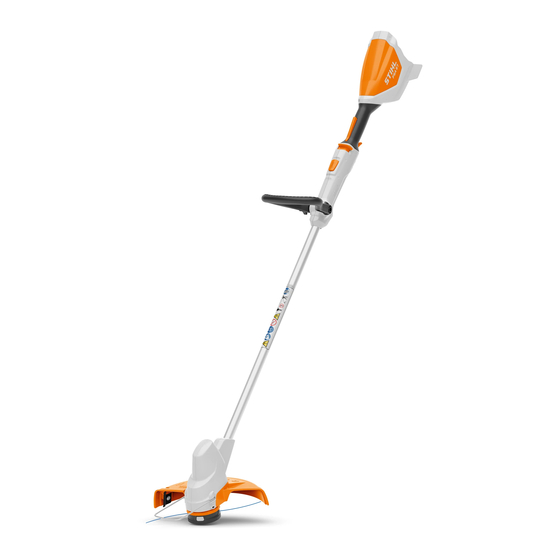

- Seite 4 deutsch 3 Übersicht Kennzeichnung der Warnhinweise im Text 3 Übersicht WARNUNG Motorsense, Akku und Ladegerät Der Hinweis weist auf Gefahren hin, die zu schweren Verletzungen oder zum Tod führen können. ► Die genannten Maßnahmen können schwere Verletzungen oder Tod vermeiden. HINWEIS Der Hinweis weist auf Gefahren hin, die zu Sachschaden führen können.
- Seite 5 deutsch 3 Übersicht Schutz und Schneidwerkzeuge 6 Entsperrschieber Der Entsperrschieber entsperrt zusammen mit der Schalthebelsperre den Schalthebel. 7 Sperrknopf Der Sperrknopf blockiert die Längenverstellung des Schafts. 8 Sterngriffmutter Die Sterngriffmutter klemmt den Rundumgriff auf dem Schaft fest. 9 Rundumgriff Der Rundumgriff dient zum Halten und Führen der Motorsense.
- Seite 6 deutsch 4 Sicherheitshinweise 4 LEDs blinken rot. Im Akku besteht eine Gebrauchsanleitung lesen, verstehen und Störung. aufbewahren. Schutzbrille tragen. Die LED leuchtet grün und die LEDs am Akku leuchten oder blinken grün. Der Akku wird geladen. Sicherheitshinweise zu hochgeschleuderten Die LED blinkt rot. Zwischen dem Akku und dem Gegenständen und deren Maßnahmen Ladegerät besteht kein elektrischer Kontakt oder beachten.
- Seite 7 4 Sicherheitshinweise Bestimmungsgemäße Verwendung ► Sicherstellen, dass der Benutzer folgende Anforderungen erfüllt: Die Motorsense STIHL FSA 57 dient zum Mähen von Gras. – Der Benutzer ist ausgeruht. Die Motorsense darf bei Regen nicht verwendet werden. – Der Benutzer ist körperlich, sensorisch Der Akku STIHL AK versorgt die Motorsense mit Energie.
- Seite 8 deutsch 4 Sicherheitshinweise Bekleidung und Ausstattung ￭ Während der Reinigung oder Wartung kann der Benutzer in Kontakt mit dem Schneidwerkzeug oder dem WARNUNG Ablängmesser kommen. Der Benutzer kann verletzt werden. ￭ Während der Arbeit können Gegenstände mit hoher ► Arbeitshandschuhe aus widerstandsfähigem Material Geschwindigkeit hochgeschleudert werden.
- Seite 9 deutsch 4 Sicherheitshinweise ￭ Elektrische Bauteile der Motorsense können Funken ► Akku nicht hohem Druck aussetzen. erzeugen. Funken können in leicht brennbarer oder ► Akku nicht Mikrowellen aussetzen. explosiver Umgebung Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden ►...
- Seite 10 – Der Schutz ist unbeschädigt. – Das Schneidwerkzeug und der Schutz sind richtig – Das Ablängmesser ist richtig angebaut. angebaut. – Nur original STIHL Zubehör für diese Motorsense ist WARNUNG angebaut. ￭ In einem nicht sicherheitsgerechten Zustand können – Das Zubehör ist richtig angebaut.
- Seite 11 ► Mähfäden oder Kunststoffmesser nicht durch mindestens 15 Minuten mit reichlich Wasser spülen und Gegenstände aus Metall ersetzen. einen Arzt aufsuchen. ► Falls Unklarheiten bestehen: Einen STIHL Fachhändler ￭ Ein beschädigter oder defekter Akku kann ungewöhnlich aufsuchen. riechen, rauchen oder brennen. Personen können schwer verletzt oder getötet werden und Sachschaden kann...
- Seite 12 ► Ladegerät nicht verändern. können schwer verletzt werden und Sachschaden kann entstehen. ► Gegenstände nicht in die Öffnungen des Ladegeräts ► Arbeit beenden, Akku herausnehmen und einen STIHL stecken. Fachhändler aufsuchen. ► Elektrische Kontakte des Ladegeräts nicht mit ￭ Während der Arbeit können Vibrationen durch die metallischen Gegenständen verbinden und...
- Seite 13 deutsch 4 Sicherheitshinweise Laden ► Netzstecker der Anschlussleitung oder Verlängerungsleitung in eine richtig installierte und WARNUNG abgesicherte Steckdose mit Schutzkontakt stecken. ￭ Während des Ladens kann ein beschädigtes oder ein ► Ladegerät über einen Fehlerstrom-Schutzschalter defektes Ladegerät ungewöhnlich riechen oder rauchen. (30 mA, 30 ms) anschließen.
- Seite 14 deutsch 4 Sicherheitshinweise ￭ Während der Arbeit erwärmt sich die ► Akku herausnehmen. Verlängerungsleitung. Wenn die Wärme nicht abfließen kann, kann die Wärme einen Brand auslösen. ► Falls eine Kabeltrommel verwendet wird: Kabeltrommel vollständig abwickeln. ► Motorsense mit Spanngurten, Riemen oder einem Netz ￭...
- Seite 15 deutsch 4 Sicherheitshinweise ￭ Die Anschlussleitung ist nicht dafür bestimmt, das 4.11.2 Akku Ladegerät daran zu tragen. Die Anschlussleitung und das WARNUNG Ladegerät können beschädigt werden. ► Anschlussleitung aufwickeln und am Ladegerät ￭ Kinder können die Gefahren des Akkus nicht erkennen befestigen.
- Seite 16 ► Falls die Motorsense, der Schutz, das Anschlussleitung und das Ladegerät können beschädigt Schneidwerkzeug, der Akku oder das Ladegerät werden. gewartet oder repariert werden müssen: Einen STIHL ► Ladegerät am Gehäuse greifen und festhalten. Eine Fachhändler aufsuchen. Griffmulde zum einfachen Anheben des Ladegeräts ist am Ladegerät angebracht.
- Seite 17 6 Akku laden und LEDs Akku laden ► Falls die Schritte nicht durchgeführt werden können: Motorsense nicht verwenden und einen STIHL Die Ladezeit hängt von verschiedenen Einflüssen ab, z. B. Fachhändler aufsuchen. von der Temperatur des Akkus oder von der Umgebungstemperatur.
- Seite 18 deutsch 7 Motorsense zusammenbauen ► Falls das Ladegerät (3) nicht mehr verwendet wird: 7 Motorsense zusammenbauen Netzstecker (6) aus der Steckdose (7) ziehen. Ladezustand anzeigen Schutz anbauen ► Motorsense ausschalten und Akku herausnehmen. 80-100% 60-80% 40-60% 20-40% 0-20% ► Drucktaste (1) drücken. Die LEDs leuchten ca.
- Seite 19 deutsch 8 Motorsense für den Benutzer einstellen ► Lüfterrad (2) so auf die Welle (3) schieben, dass die ► Rundumgriff (2) so ausrichten, dass die Aufnahme für die Schaufeln des Lüfterrads (2) nach unten zeigen. Sterngriffmutter (1) rechts vom Bedienungsgriff ist und die Falls das Lüfterrad nicht angebaut ist, wird der Öffnungen im Rundumgriff (2) in Richtung des Benutzers Elektromotor nicht ausreichend gekühlt und die...
- Seite 20 deutsch 9 Akku einsetzen und herausnehmen 9 Akku einsetzen und herausnehmen Akku einsetzen ► Sperrknopf (1) drücken und gedrückt halten. ► Bedienungsgriff (2) in die gewünschte Position ziehen oder schieben. ► Sperrknopf (1) loslassen. ► Bedienungsgriff (2) etwas verschieben, dass er einrastet. ►...
- Seite 21 ► Warten, bis sich das Schneidwerkzeug nicht mehr dreht. ► Sperrhebel (1) mit der anderen Hand drücken. ► Falls sich das Schneidwerkzeug weiter dreht: Akku Der Akku (2) ist entriegelt und kann herausgenommen herausnehmen und einen STIHL Fachhändler aufsuchen. werden. Die Motorsense ist defekt. 10 Motorsense einschalten und 11 Motorsense und Akku prüfen...
- Seite 22 ► Falls der Schalthebel, die Schalthebelsperre oder der 12 Mit der Motorsense arbeiten Entsperrschieber schwergängig sind oder nicht in die Ausgangsposition zurückfedern: Motorsense nicht verwenden und einen STIHL Fachhändler aufsuchen. 12.1 Motorsense halten und führen Der Schalthebel, die Schalthebelsperre oder der Entsperrschieber sind defekt.
- Seite 23 Batterien) eingestuft und wurde gemäß UN Handbuch Prüfungen und Kriterien Teil III, Unterabschnitt 38.3 geprüft. 13.1 Nach dem Arbeiten Die Transportvorschriften sind unter www.stihl.com/safety- ► Motorsense ausschalten und Akku herausnehmen. data-sheets angegeben. ► Falls die Motorsense nass ist: Motorsense trocknen lassen.
- Seite 24 15.2 Akku aufbewahren ► Ladegerät so aufbewahren, dass folgende Bedingungen erfüllt sind: STIHL empfiehlt, den Akku in einem Ladezustand zwischen – Das Ladegerät ist außerhalb der Reichweite von 40 % und 60 % (2 grün leuchtende LEDs) aufzubewahren. Kindern.
- Seite 25 17.1 Wartungsintervalle Wartungsintervalle sind abhängig von den Umgebungsbedingungen und den Arbeitsbedingungen. STIHL empfiehlt folgende Wartungsintervalle: Jährlich ► Motorsense von einem STIHL Fachhändler prüfen lassen. 18 Reparieren 18.1 Motorsense, Schneidwerkzeug, Akku und Ladegerät reparieren Der Benutzer kann die Motorsense, das Schneidwerkzeug, den Akku und das Ladegerät nicht selbst reparieren.
- Seite 26 Störung. ► Elektrische Kontakte im Akku-Schacht reinigen. ► Akku einsetzen. ► Motorsense einschalten. ► Falls weiterhin 3 LEDs rot blinken: Motorsense nicht verwenden und einen STIHL Fachhändler aufsuchen. 3 LEDs leuchten Die Motorsense ist zu ► Akku herausnehmen. rot.
- Seite 27 Die LED blinkt rot. Die elektrische Verbindung ► Akku herausnehmen. geladen. zwischen dem Ladegerät ► Elektrische Kontakte am Ladegerät reinigen. und dem Akku ist ► Akku einsetzen. unterbrochen. Im Ladegerät besteht eine ► Ladegerät nicht verwenden und einen STIHL Störung. Fachhändler aufsuchen. 0458-806-9621-A...
- Seite 28 Wenn eine Verlängerungsleitung verwendet wird, müssen deren Adern abhängig von der Spannung und der Länge der Verlängerungsleitung mindestens folgende Querschnitte 20.1 Motorsense STIHL FSA 57 haben: – Zulässiger Akku: STIHL AK Falls die Nennspannung auf dem Leistungsschild 220 V bis –...
- Seite 29 21 Kombinationen aus Schneidwerkzeugen und Schutzen berücksichtigt werden, in denen das Elektrogerät Original STIHL Ersatzteile und original STIHL Zubehör sind abgeschaltet ist, und solche, in denen es zwar eingeschaltet bei einem STIHL Fachhändler erhältlich. ist, aber ohne Belastung läuft.
- Seite 30 – Garantierter Schallleistungspegel: 91 dB(A) Robert-Bosch-Straße 13 64807 Dieburg Die Technischen Unterlagen sind bei der Produktzulassung Telefon: +49 6071 3055358 der ANDREAS STIHL AG & Co. KG aufbewahrt. ÖSTERREICH Das Baujahr, das Herstellungsland und die Maschinennummer sind auf der Motorsense angegeben. STIHL Ges.m.b.H.
- Seite 31 deutsch 25 Anschriften Fax: +385 1 6221569 TÜRKEI SADAL TARIM MAKİNALARI DIŞ TİCARET A.Ş. Alsancak Sokak, No:10 I-6 Özel Parsel 34956 Tuzla, İstanbul Telefon: +90 216 394 00 40 Fax: +90 216 394 00 44 0458-806-9621-A...
