V
:
12734
ersion
de
s
:
#092-2012
tand
a
:
11/11
usgabe
er
k

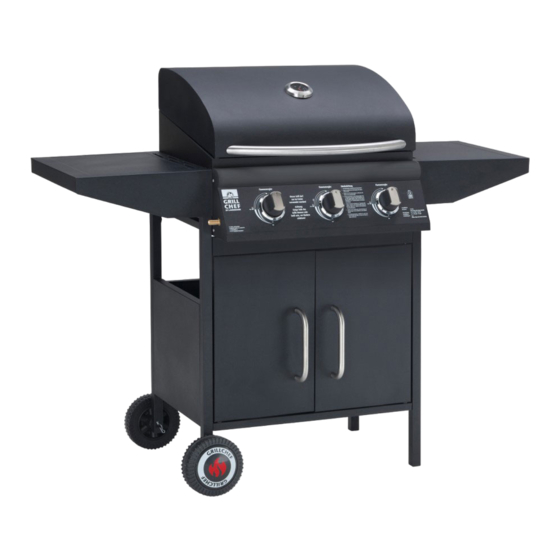

Montage- und Betriebsanleitung
Das Nichtbeachten der Vorgaben dieser Anleitung kann eine Beeinträchtigung der Funktion oder
die Beschädigung des Geräts, anderer Sachwerte sowie Personenschäden zur Folge haben.
Lesen Sie deshalb vor der Montage und vor jeder Inbetriebnahme die entsprechenden Kapitel dieser Anleitung. Befol-
gen Sie die Arbeitsschritte in der vorgegebenen Reihenfolge und beachten Sie die enthaltenen Sicherheitshinweise.
Diese Anleitung ist Teil des Produkts. Verwahren Sie diese deshalb ständig am Pro-
„Gasgrillküche „
Vor der Inbetriebnahme lesen!
dukt und übergeben Sie diese an jeden nachfolgenden Benutzer.
12734
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Landmann GrillChef 12734
Inhaltszusammenfassung für Landmann GrillChef 12734
- Seite 1 12734 ersion #092-2012 tand 11/11 usgabe „Gasgrillküche „ Montage- und Betriebsanleitung Vor der Inbetriebnahme lesen! Das Nichtbeachten der Vorgaben dieser Anleitung kann eine Beeinträchtigung der Funktion oder die Beschädigung des Geräts, anderer Sachwerte sowie Personenschäden zur Folge haben. Lesen Sie deshalb vor der Montage und vor jeder Inbetriebnahme die entsprechenden Kapitel dieser Anleitung. Befol- gen Sie die Arbeitsschritte in der vorgegebenen Reihenfolge und beachten Sie die enthaltenen Sicherheitshinweise.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Technische Daten ............................3 Lieferumfang ..............................4 Schraubenbeutel ..........................4 Explosionszeichnung ...........................5 Bedienelemente............................6 Funktion ..............................6 Verwendung ...............................7 Gewährleistung und Haftungsausschluss ....................7 Sicherheitshinweise ............................8 Definition der verwendeten Hinweise ....................8 Gefahr „Heiße Oberflächen und Teile“ ....................9 Gefahr „Gas entzündet sich leicht“ ......................10 Gefahr „Gas verdrängt Sauerstoff“ ......................11 Montage ..............................12 Montage durchführen ..........................13 Gasflasche anschließen und abklemmen ....................21... -
Seite 3: Technische Daten
Technische Daten Zulassungen TÜV Prüfnummer - 1008, Pin/no. 1008 CM 2533 Grill Gerätekategorie nach DIN EN 498 3B/P Gesamtgewicht ca. 29 kg Abmessungen (L x H x B) ca. 1260 x 1055 x 530 mm Grillfläche (L x B) 2 x ca. 400 x 275 mm Gassystem Wärmeleistung 3x 3,2 kW (= 9,6kW) -
Seite 4: Lieferumfang
Lieferumfang Pos*. Anz. Bezeichnung Pos.* Anz. Bezeichnung Grilleinheit (vormontiert) Vordere Querstrebe Seitentische Flammenabdeckung Seitliche Querstrebe Grillrost Rückwand Fettauffangblech Untere Ablage Radkappe Magnet Seitenwand Hintere rechtes Stativ Vordere rechtes Stativ Rechte Tür Türgriff Linke Tür Schraube M6x10 Schraube M3x10 Radachse Mutter M3 Vordere rechtes Stativ Clip Hintere rechtes Stativ... - Seite 5 Schraubenbeutel GRILLCHEF...
-
Seite 6: Bedienelemente
Bedienelemente Pos. Bezeichnung Funktion Flammenregler Brenner zum Zünden mit Gas füllen (drücken, auf „große Flamme drehen“ und gedrückt halten) Nach Zündung die Wärmezufuhr für die Brennerseiten ein- stellen (drehen). Gasflasche Brennmittel-Behälter Flaschenventil Trennende Schutzeinrichtung; Gasflasche öffnen (links dre- hen) und schließen (rechts drehen). Flaschenventilgewinde Verbindung Gasflasche - Druckminderer Überwurfmutter Druckminderer... -
Seite 7: Verwendung
• wenn technische Änderungen am Grill vorgenommen werden. • wenn Zubehör eingesetzt wird, das nicht ausdrücklich für diesen Grill zugelassen ist (im Zweifelsfall bitte beim Kun- dendienst anfragen). • wenn keine Original-Ersatzteile der LANDMANN GmbH & Co. Handels-KG verwendet werden. GRILLCHEF... -
Seite 8: Sicherheitshinweise
Sicherheitshinweise Definition der verwendeten Hinweise Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser Anleitung folgende Piktogramme und Signal- wörter verwendet: Sicherheitshinweise Piktogramm und Signalwort Hinweis auf ..eine mögliche Gefahr, die schwere Personen- oder Sachschäden zur Folge haben kann, wenn nicht die genannten Maßnahmen ergriffen werden. -
Seite 9: Gefahr „Heiße Oberflächen Und Teile
Gefahr „Heiße Oberflächen und Teile“ Während des Betriebs werden einige Teile des Grills sehr heiß, insbesondere in der Nähe der Feuerschüssel. Mögliche Folgen: • Schwere Verbrennungen beim Berühren von Teilen in der Nähe der Feuerschüssel. • Feuer oder Schwelbrand, wenn sich brennbare Materialien oder Stoffe in der Nähe des Grills befinden. -
Seite 10: Gefahr „Gas Entzündet Sich Leicht
Gefahr „Gas entzündet sich leicht“ Flüssiggas ist sehr leicht entzündlich und verbrennt explosionsartig. Mögliche Folgen: • Schwere Personen- oder Sachschäden, wenn sich ausströmendes Gas unkontrolliert entzündet. Schutzmaßnahmen: • Grill nur im Freien und bei guter Belüftung benutzen. • Gasflasche und Gasleitung vor direktem Sonnenlicht und anderen Wärmequellen (max. 50°C) schützen. -
Seite 11: Gefahr „Gas Verdrängt Sauerstoff
Gefahr „Gas verdrängt Sauerstoff“ Flüssiggas ist schwerer als Sauerstoff. Es lagert sich daher am Boden ab und verdrängt dort den Sauerstoff. Mögliche Folgen: • Erstickung in Folge von Sauerstoffmangel, wenn sich eine entsprechende Gaskonzent- ration bildet. Schutzmaßnahmen: • Grill nur im Freien, bei guter Belüftung und oberhalb der Erdgleiche (d. h. nicht in Vertie- fungen unterhalb des Erdniveaus) benutzen. -
Seite 12: Montage
Montage Bevor Sie beginnen Damit Sie schnell und erfolgreich Ihren Grill montieren, hier ein paar Hinweise: • Kontrollieren Sie den Lieferumfang und legen Sie die Einzelteile übersichtlich auf einem leeren Tisch ab (kleinere tech- nische Änderungen, z. B. in Bezug auf den Inhalt des Kleinteilbeutels, behalten wir uns vor). Sollte trotz sorgfältiger Kontrolle im Werk etwas fehlen, kontaktieren Sie unseren Kundendienst (siehe letzte Seite). -
Seite 13: Montage Durchführen
Montage durchführen Montageschritt 1 Montageschritt 2 GRILLCHEF... - Seite 14 Montageschritt 3 Montageschritt 4 14 GRILLCHEF...
- Seite 15 Montageschritt 5 Montageschritt 6 GRILLCHEF...
- Seite 16 Montageschritt 7 Montageschritt 8 16 GRILLCHEF...
- Seite 17 Montageschritt 9 Montageschritt 10 GRILLCHEF...
- Seite 18 Montageschritt 11 Montageschritt 16 18 GRILLCHEF...
-
Seite 19: Gasflasche Anschließen Und Abklemmen
Bitte beachten Sie die Bedienungsanleitung des Lecksuchmittels. Das folgende Teil ist im Lieferumfang enthalten. Es entspricht der Norm, das für das jeweilige Land gilt, in das von der Firma LANDMANN geliefert wird. • Gasschlauch -anerkannte Schlauchleitung ausreichender Länge, die eine knickfreie Montage erlaubt. -
Seite 20: Gasflasche Abklemmen
2. Stellen Sie die Gasflasche neben den Grill. – Gasflasche niemals legen oder auf die untere Ablage stellen. G5 G6 – Der Gasschlauch darf nicht geknickt sein oder unter Spannung stehen. 3. Kontrollieren Sie das Vorhandensein und den ord- nungsgemäßen Zustand der Dichtung des Flaschen- ventilgewindes (G2). -
Seite 21: Bedienung
Bedienung Grill in Betrieb nehmen Waschen Sie das Grillrost (23) vor dem Grillen gründlich mit warmem Seifenwasser und lassen Sie es gut trocknen. Streichen Sie anschließend die obere Seite mit Speiseöl ein. Das Grillgut haftet dann nicht so leicht auf dem Grillrost. 1. -
Seite 22: Grill Außer Betrieb Nehmen
12. Wenn das Grillrost aufgeheizt ist, drehen Sie die Flammenregler auf die gewünschte Wärmeleistung (Flammengröße). Wir empfehlen, den Grill nicht zu lange mit maximaler Wärmeleistung zu betreiben, da das Gehäuse dadurch sehr heiß wird und beschädigt werden kann. 13. Jetzt können Sie Ihr Grillgut auflegen. Wir empfehlen, dabei Grillhandschuhe oder andere vor Hitze schützende Hand- schuhe zu tragen. -
Seite 23: Reinigung
Reinigung Grill Damit Sie lange viel Freude mit Ihrem Grill haben, sollten Sie ihn sofort nach jedem Betrieb – nachdem alle Teile abgekühlt sind – mit Spülmittel, Bürste und Tuch reinigen. Später, bei angetrocknetem Schmutz, ist der Aufwand erheblich höher. Achtung „Zündkerze am Brenner kann verbiegen“... -
Seite 24: Wartung
Wartung Der Grill ist wartungsfrei. Trotzdem müssen Sie in regelmäßigen Intervallen eine Kontrolle durchführen. Die Intervalle rich- ten Sie nach der Nutzungshäufigkeit und den Umgebungsbedingungen, denen der Grill ausgesetzt ist. Grill • Kontrollieren Sie, dass alle Teile des Grills vorhanden und montiert sind (Sichtkontrolle). • Kontrollieren Sie, dass alle Verbindungen vorhanden und fest angezogen sind;... -
Seite 25: Fehlersuche Und Störungsbeseitigung
Fehlersuche und Störungsbeseitigung Sollte es trotz hinreichender Sorgfalt und Pflege zu einer Störung kommen, kann Ihnen dieses Kapitel helfen, diese zu be- heben. Störung Ursache Abhilfe Gasgeruch tritt auf Leckage im Gassystem 1. Sofort Flaschenventil schließen (G1 nach rechts drehen) 2. -
Seite 26: Gebrauchsanweisung Für Flüssiggas-Flaschen
(Technische Regeln Flüssiggas (TRF); Anhang A) Gebrauchsanweisung für Flüssiggas-Flaschen Betriebsanweisung für Flüssiggas-Flaschenanlagen (ausgenommen Treibgas-Flaschen und Treibgas-Flaschenanlagen) 1. Eigenschaftenvon Flüssiggas Flüssiggas (Propan, Butan und deren Gemische) ist ein hochentzündliches, farbloses Gas mit wahrnehmbarem Geruch. Es ist schwerer als Luft und schon bei geringer Vermischung mit der Umgebungsluft zündfähig. -
Seite 27: Konformitätserklärung
Konformitätserklärung DIN EN 498 (Oktober 2009) 18.10.2010 GRILLCHEF... - Seite 28 LANDMANN GmbH & Co. Handels-KG Am Binnenfeld 3 - 5 D - 27711 Osterholz – Scharmbeck e-mail: ohz@landmann.de Internet: www.landmann.com Hotline Mo - Do 8:00 bis 16:45Uhr Fr 8:00 bis 15:30Uhr Tel.: +49 (0) 4791 – 308 - 59 oder 16...
