3.2
Elektrischer Aufbau
SENTRON T 7KG9661 enthält je nach Gerätevariante folgende elektrische Funktionsgruppen:
•
Digitaler Signalprozessor (DSP)
•
vier Eingänge für Wechselspannungsmessungen
•
drei Eingänge für Wechselstrommessungen
•
vier DC-Analogausgänge
•
zwei Binärausgänge
•
Stromversorgung
•
serielle RS485-Schnittstelle (nur SENTRON T 7KG9661-1FA10-1AA0/-1FA30-1AA0)
Klemmen
4 x AC -
Spannungs-
mess-
eingänge

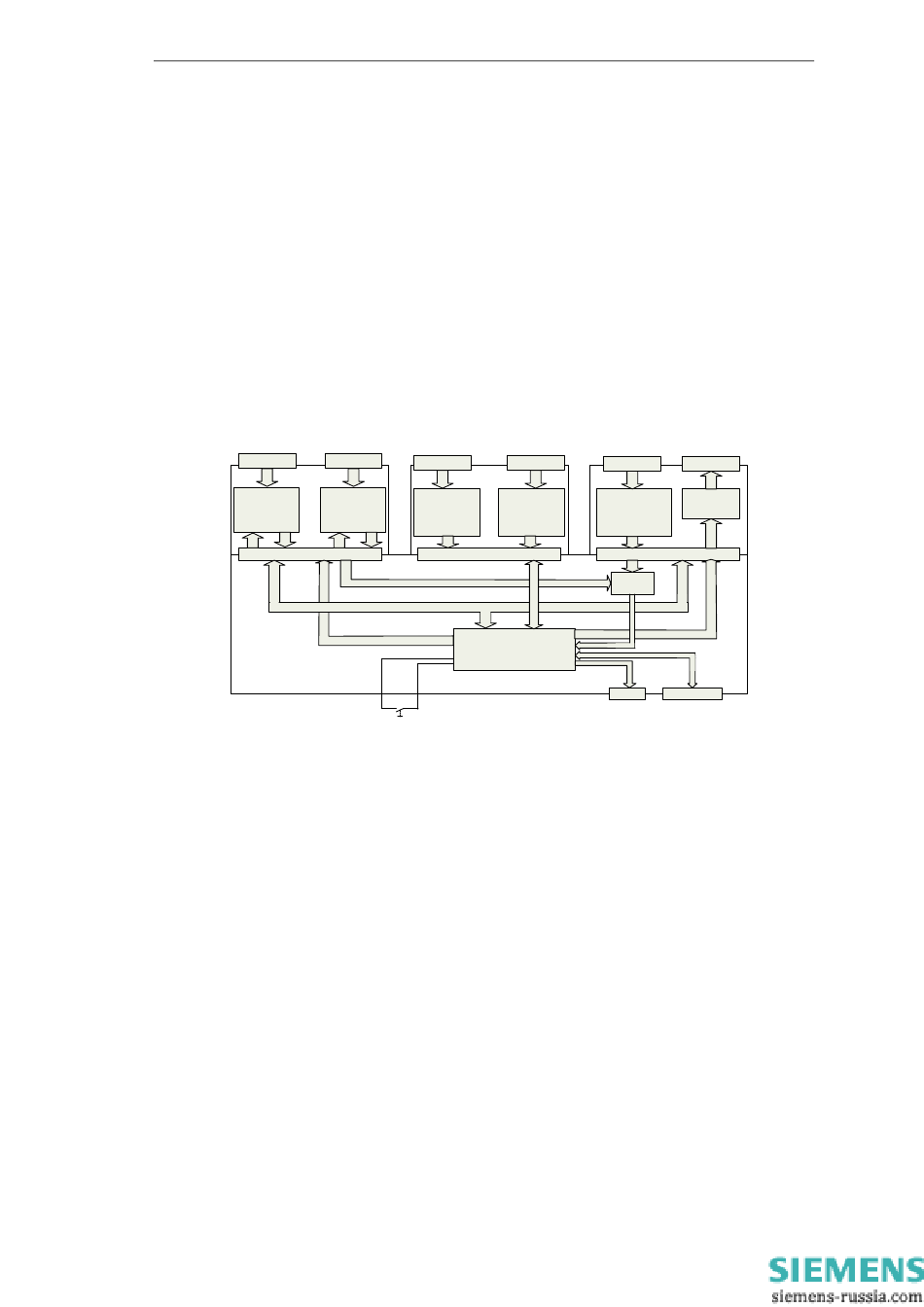

Bild 3-2
Blockschaltbild SENTRON T 7KG9661
Digitaler Messumformer SENTRON T 7KG9661, Gerätehandbuch
E50417-H1000-C389-A4, Ausgabedatum 03.2011
Klemmen
Klemmen
4 x DC-
Strom-
Analog-
versorgung
Schnittstelle
ausgänge
DSP
IP-Addr-Taster
3.2 Elektrischer Aufbau
Klemmen
Klemmen
3 x AC-
RS485-
Strommess-
eingänge
ADC
LED
Ethernet
3 Geräteaufbau
Klemmen
2 x Binär-
ausgänge
25
