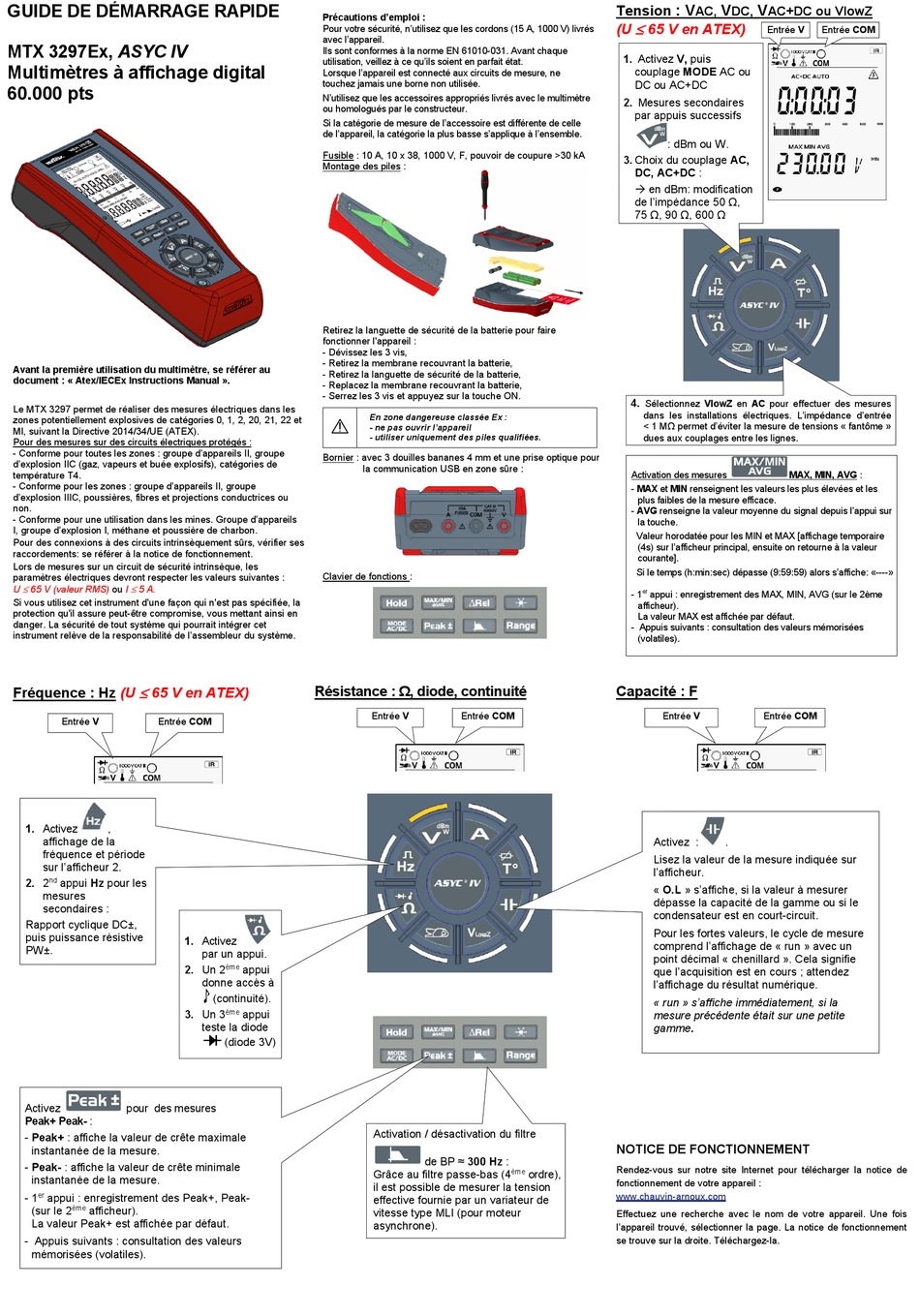

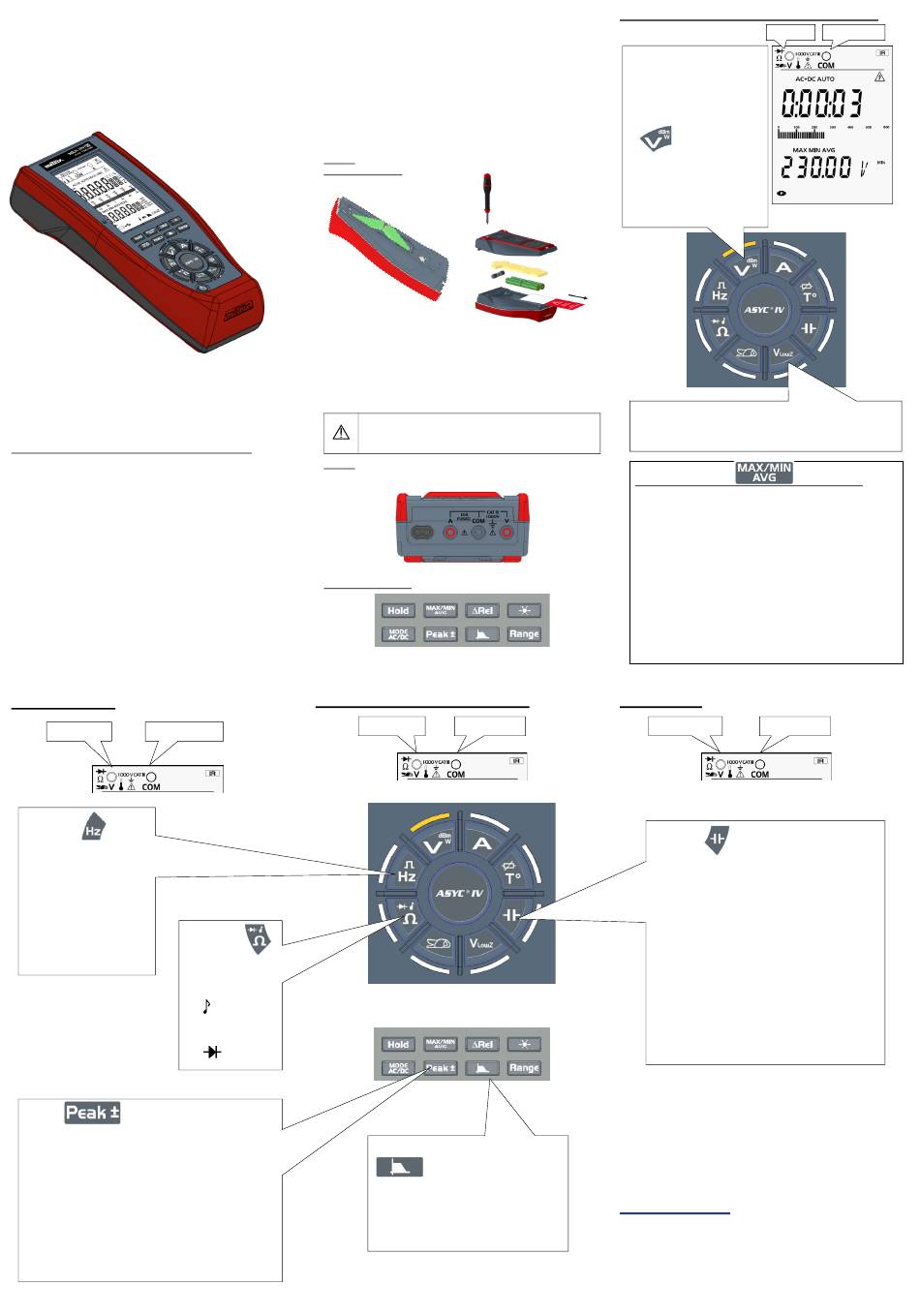

GUIDE DE DÉMARRAGE RAPIDE
MTX 3297Ex, ASYC IV
Multimètres à affichage digital
60.000 pts
Avant la première utilisation du multimètre, se référer au
document : « Atex/IECEx Instructions Manual ».
Le MTX 3297 permet de réaliser des mesures électriques dans les
zones potentiellement explosives de catégories 0, 1, 2, 20, 21, 22 et
MI, suivant la Directive 2014/34/UE (ATEX).
Pour des mesures sur des circuits électriques protégés :
- Conforme pour toutes les zones : groupe d'appareils II, groupe
d'explosion IIC (gaz, vapeurs et buée explosifs), catégories de
température T4.
- Conforme pour les zones : groupe d'appareils II, groupe
d'explosion IIIC, poussières, fibres et projections conductrices ou
non.
- Conforme pour une utilisation dans les mines. Groupe d'appareils
I, groupe d'explosion I, méthane et poussière de charbon.
Pour des connexions à des circuits intrinsèquement sûrs, vérifier ses
raccordements: se référer à la notice de fonctionnement.
Lors de mesures sur un circuit de sécurité intrinsèque, les
paramètres électriques devront respecter les valeurs suivantes :
U ≤ 65 V (valeur RMS) ou I ≤ 5 A.
Si vous utilisez cet instrument d'une façon qui n'est pas spécifiée, la
protection qu'il assure peut-être compromise, vous mettant ainsi en
danger. La sécurité de tout système qui pourrait intégrer cet
instrument relève de la responsabilité de l'assembleur du système.
Fréquence : Hz ≤
(U 65 V en ATEX)
Entrée V Entrée COM
1. Activez ,
affichage de la
fréquence et période
sur l'afficheur 2.
2. 2 nd appui Hz pour les
MTX3290
mesures
secondaires :
Rapport cyclique DC±,
puis puissance résistive
PW±.
Activez pour des mesures
Peak+ Peak- :
- Peak+ : affiche la valeur de crête maximale
instantanée de la mesure.
- Peak- : affiche la valeur de crête minimale
instantanée de la mesure.
- 1 er appui : enregistrement des Peak+, Peak-
(sur le 2 ème afficheur).
La valeur Peak+ est affichée par défaut.
- Appuis suivants : consultation des valeurs
mémorisées (volatiles).
Précautions d'emploi :
Pour votre sécurité, n'utilisez que les cordons (15 A, 1000 V) livrés
avec l'appareil.
Ils sont conformes à la norme EN 61010-031. Avant chaque
utilisation, veillez à ce qu'ils soient en parfait état.
Lorsque l'appareil est connecté aux circuits de mesure, ne
touchez jamais une borne non utilisée.
N'utilisez que les accessoires appropriés livrés avec le multimètre
ou homologués par le constructeur.
Si la catégorie de mesure de l'accessoire est différente de celle
de l'appareil, la catégorie la plus basse s'applique à l'ensemble.
Fusible : 10 A, 10 x 38, 1000 V, F, pouvoir de coupure >30 kA
Montage des piles :
Retirez la languette de sécurité de la batterie pour faire
fonctionner l'appareil :
- Dévissez les 3 vis,
- Retirez la membrane recouvrant la batterie,
- Retirez la languette de sécurité de la batterie,
- Replacez la membrane recouvrant la batterie,
- Serrez les 3 vis et appuyez sur la touche ON.
Bornier : avec 3 douilles bananes 4 mm et une prise optique pour
Clavier de fonctions :
Résistance : Ω, diode, continuité
1. Activez
par un appui.
2. Un 2 ème appui
donne accès à
(continuité).
3. Un 3 ème appui
teste la diode
(diode 3V)
En zone dangereuse classée Ex :
- ne pas ouvrir l'appareil
- utiliser uniquement des piles qualifiées.
la communication USB en zone sûre :
Entrée V Entrée COM
Activation / désactivation du filtre
de BP ≈ 300 Hz :
Grâce au filtre passe-bas (4 ème ordre),
il est possible de mesurer la tension
effective fournie par un variateur de
vitesse type MLI (pour moteur
asynchrone).
: V
V V
Tension
AC, DC, AC+DC ou VlowZ
≤
(U 65 V en ATEX)
Entrée V
1. Activez V, puis
couplage MODE AC ou
DC ou AC+DC
2. Mesures secondaires
par appuis successifs
: dBm ou W.
3. Choix du couplage AC,
DC, AC+DC :
 en dBm: modification
de l'impédance 50 Ω,
75 Ω, 90 Ω, 600 Ω
4.
Sélectionnez VlowZ en AC pour effectuer des mesures
dans les installations électriques. L'impédance d'entrée
< 1 MΩ permet d'éviter la mesure de tensions « fantôme »
dues aux couplages entre les lignes.
Activation des mesures
- MAX et MIN renseignent les valeurs les plus élevées et les
plus faibles de la mesure efficace.
- AVG renseigne la valeur moyenne du signal depuis l'appui sur
la touche.
Valeur horodatée pour les MIN et MAX [affichage temporaire
(4s) sur l'afficheur principal, ensuite on retourne à la valeur
courante].
Si le temps (h:min:sec) dépasse (9:59:59) alors s'affiche: «----»
- 1 er appui : enregistrement des MAX, MIN, AVG (sur le 2ème
afficheur).
La valeur MAX est affichée par défaut.
- Appuis suivants : consultation des valeurs mémorisées
(volatiles).
Capacité : F
Entrée V Entrée COM
Activez : .
Lisez la valeur de la mesure indiquée sur
l'afficheur.
« O.L » s'affiche, si la valeur à mesurer
dépasse la capacité de la gamme ou si le
condensateur est en court-circuit.
Pour les fortes valeurs, le cycle de mesure
comprend l'affichage de « run » avec un
point décimal « chenillard ». Cela signifie
que l'acquisition est en cours ; attendez
l'affichage du résultat numérique.
« run » s'affiche immédiatement, si la
mesure précédente était sur une petite
gamme.
NOTICE DE FONCTIONNEMENT
Rendez-vous sur notre site Internet pour télécharger la notice de
fonctionnement de votre appareil :
www.chauvin-arnoux.com
Effectuez une recherche avec le nom de votre appareil. Une fois
l'appareil trouvé, sélectionner la page. La notice de fonctionnement
se trouve sur la droite. Téléchargez-la.
Entrée COM
MAX, MIN, AVG :
