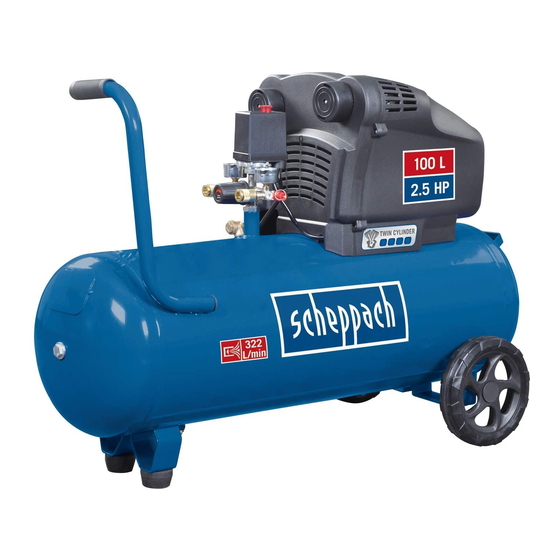

Scheppach HC105DC Original Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für HC105DC:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Art.Nr.
59061349969
AusgabeNr.
59061349969_2001
Rev.Nr.
17/05/2024
HC105DC
Technische Änderungen vorbehalten. Abbildungen beispielhaft!
Kompressor
DE
Originalbedienungsanleitung
Compressor
GB
Translation of original instruction manual
Compresseur
FR
Traduction des instructions d'origine
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung.
4
18
29

Werbung

loading

Inhaltszusammenfassung für Scheppach HC105DC

  • Seite 1 Art.Nr. 59061349969 AusgabeNr. 59061349969_2001 Rev.Nr. 17/05/2024 HC105DC Kompressor Originalbedienungsanleitung Compressor Translation of original instruction manual Compresseur Traduction des instructions d’origine Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
  • Seite 2 www.scheppach.com...
  • Seite 3 (a; b; c) (d; e; f; g) www.scheppach.com...
  • Seite 4 Setzen Sie die Maschine nicht dem Regen aus. Das Gerät darf nur unter trockenen Umge- bungsbedingungen stationiert, gelagert und betrieben werden. Den Hahn nicht öffnen, bevor der Luftschlauch angeschlossen ist Gerät nur mit geschlossener Abdeckhaube in Betrieb nehmen Das Produkt entspricht den geltenden europäischen Richtlinien. 4 | DE www.scheppach.com...
  • Seite 5 Technische Daten ....................10 Auspacken ......................10 Vor Inbetriebnahme ................... 10 Aufbau und Bedienung ..................11 Elektrischer Anschluss ..................11 Reinigung, Wartung und Lagerung ..............12 Transport ......................14 Entsorgung und Wiederverwertung ..............14 Störungsabhilfe ....................15 www.scheppach.com DE | 5...
  • Seite 6 Das geforderte Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthaltenen Hersteller: Sicherheitshinweisen und den besonderen Vorschrif- ten Ihres Landes sind die für den Betrieb von bauglei- Scheppach GmbH chen Maschinen allgemein anerkannten technischen Günzburger Straße 69 Regeln zu beachten. D-89335 Ichenhausen Wir übernehmen keine Haftung für Unfälle oder Schä-...
  • Seite 7 - Achten Sie darauf, was Sie tun. Gehen Sie mit - Lassen Sie andere Personen nicht das Werk- Vernunft an die Arbeit. Benutzen Sie das Elekt- zeug und das Kabel berühren, halten Sie sie rowerkzeug nicht, wenn Sie unkonzentriert sind. von Ihrem Arbeitsbereich fern. www.scheppach.com DE | 7...
  • Seite 8 Hersteller oder einer Elektrofach- schnellenden Schlauch. kraft ersetzt werden, um Gefährdungen zu ver- • Bei Arbeiten mit der Ausblaspistole Schutzbrille tra- meiden. Gefahr durch Stromschläge. gen. Durch Fremdkörper und weggeblasene Teile können leicht Verletzungen verursacht werden. 8 | DE www.scheppach.com...
  • Seite 9 • Restrisiken können minimiert werden, wenn die „Si- 12. Verarbeiten Sie in Verbindung mit dem PVC- cherheitshinweise“ und die „Bestimmungsgemäße Druckschlauch keine Medien wie Testbenzin, Bu- Verwendung“, sowie die Bedienungsanleitung ins- tylalkohol und Methylenchlorid. gesamt beachtet werden. www.scheppach.com DE | 9...
  • Seite 10 • Entfernen Sie das Verpackungsmaterial sowie Ver- • Der Kompressor muss stets trocken gehalten wer- packungs-/ und Transportsicherungen (falls vorhan- den und darf nach der Arbeit nicht im Freien ver- den). bleiben. • Überprüfen Sie, ob der Lieferumfang vollständig ist. 10 | DE www.scheppach.com...
  • Seite 11 Motor wieder einschalten. trommeln usw. verursachen Spannungsabfall und können den Motoranlauf verhindern. 11.2 Schadhafte Elektro-Anschlussleitung • Bei niedrigen Temperaturen unter +5 °C ist der Mo- An elektrischen Anschlussleitungen entstehen oft Iso- toranlauf durch Schwergängigkeit gefährdet. lationsschäden. www.scheppach.com DE | 11...
  • Seite 12 Produkt betreiben möchten, eine der beiden ge- Geräteinnere gelangen kann. nannten Anforderungen a) oder b) erfüllt. • Schlauch und Spritzwerkzeuge müssen vor Reini- gung vom Kompressor getrennt werden. Der Kom- pressor darf nicht mit Wasser, Lösungsmitteln o. Ä. gereinigt werden. 12 | DE www.scheppach.com...
  • Seite 13 Drehen Sie den Luftfilter (13) gegen den Uhrzeiger- sinn, um diesen zu entfernen. Drehen Sie den Filterde- ckel auf und nehmen ihn ab. Sie können nun den Filter- einsatz herausnehmen. Klopfen Sie den Filtereinsatz, den Filterdeckel und das Filtergehäuse vorsichtig aus. www.scheppach.com DE | 13...
  • Seite 14 - Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neu- gerätes vom Hersteller kostenfrei bei diesem ab- geben oder einer anderen autorisierten Sammel- stelle in Ihrer Nähe zuführen. 14 | DE www.scheppach.com...
  • Seite 15 Kompressor läuft, Druck wird am Mano- Kontaktieren Sie Ihr lokales Service-Cen- meter angezeigt, Schnellkupplung undicht. ter. Reparaturen nur von geschultem jedoch Werkzeuge Personal durchführen lassen. laufen nicht. Zu wenig Druck am Druckregler Druckregler weiter aufdrehen. eingestellt. www.scheppach.com DE | 15...
  • Seite 16 Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar. 16 | DE www.scheppach.com...
  • Seite 17 Bei Übersetzungen ist stets die deutsche Fassung maßgeblich. Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: +800 4002 4002 (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: service@scheppach.com · Internet: http://www.scheppach.com * Produktabhängig auch über 24 Monate;...
  • Seite 18 Do not expose the machine to rain. The device may only be stationed, stored and operated in dry ambient conditions. Do not open the cock before the air hose is attached. Only operate the unit with closed cover. The product complies with the applicable European directives. 18 | GB www.scheppach.com...
  • Seite 19 Technical data ....................23 Unpacking ......................24 Before commissioning ..................24 Attachment and operation ................. 24 Electrical connection ..................25 Cleaning, maintenance and storage..............26 Transport ......................27 Disposal and recycling ..................27 Troubleshooting ....................28 www.scheppach.com GB | 19...
  • Seite 20 Manufacturer: the generally recognised technical rules relating to the operation of such machines must also be observed. Scheppach GmbH We accept no liability for accidents or damage that Günzburger Straße 69 occur due to a failure to observe this manual and the D-89335 Ichenhausen safety instructions.
  • Seite 21 - Damaged switches must be replaced at a cus- Wear suitable clothing tomer service workshop. - Do not wear wide clothing or jewellery, which can - Do not use any faulty or damaged connection become entangled in moving parts. cables. www.scheppach.com GB | 21...
  • Seite 22 / compressed Do not smoke during the spraying process and/or air attachments! The following general instructions in the work area. Risk of explosion! Paint vapours must also be observed: are easily combustible. 22 | GB www.scheppach.com...
  • Seite 23 6. Residual risks Uncertainty K 2,89 dB wa/pA The machine has been built according to the state-of- The noise emission values have been determined in the-art and the recognised technical safety require- accordance with EN ISO 3744:1995. ments. www.scheppach.com GB | 23...
  • Seite 24 • The compressor may only be used outdoor briefly • Press the on/off switch 8) down to switch off. when the ambient conditions are dry. • The compressor must always be kept dry and must not be left outdoors after work is complete. 24 | GB www.scheppach.com...
  • Seite 25 • Places where the connection cables have been cut • Data of motor type plate due to being driven over. • Insulation damage due to being ripped out of the wall outlet. • Cracks due to the insulation ageing. www.scheppach.com GB | 25...
  • Seite 26 (2). If you discover damage, please • Data of motor type plate contact the customer service workshop. Spare parts and accessories can be obtained from our service centre. To do this, scan the QR code on the cover page. 26 | GB www.scheppach.com...
  • Seite 27 • Owners or users of electrical and electronic devices are legally obliged to return them after use. • The end user is responsible for deleting their per- sonal data from the old device being disposed of! www.scheppach.com GB | 27...
  • Seite 28 A quick coupling has a leak. allow qualified personnel to carry out gauge, but the tools do repairs. not start. Insufficient pressure set on the Increase the set pressure with the pressure regulator. pressure regulator. 28 | GB www.scheppach.com...
  • Seite 29 N‘exposez pas la machine à la pluie. L’appareil ne peut être stationné, entreposé et exploité que dans des conditions ambiantes sèches. Ne pas ouvrir la vanne avant que le tuyau soit branché! N’utilisez l’appareil que lorsque le couvercle est fermé. Le produit respecte les directives européennes en vigueur. www.scheppach.com FR | 29...
  • Seite 30 Déballage ......................35 Avant la mise en service ..................36 Structure et commande ..................36 Raccordement électrique .................. 37 Nettoyage, maintenance et stockage ..............38 Transport ......................39 Élimination et recyclage ..................39 Dépannage ......................40 30 | FR www.scheppach.com...
  • Seite 31 Fabricant : autorisées à travailler avec l’appareil. Respecter la limite d’âge minimum requis. Scheppach GmbH Outre les consignes de sécurité reprises dans la Günzburger Straße 69 présente notice d’utilisation et les prescriptions D-89335 Ichenhausen particulières en vigueur dans votre pays, respecter...
  • Seite 32 Risque d’élec- avant une opération de maintenance et lors du trocution ! remplacement des outils, par exemple, lame de - Veiller à ce que la zone de travail soit bien éclai- scie, foret, fraise. rée. 32 | FR www.scheppach.com...
  • Seite 33 (min. 2,50 m) et maintenez cessoires appareils supplémentaires les outils à air comprimé/appareils frontaux à air indiqués dans la notice d’utilisation ou re- comprimé à distance du compresseur pendant le commandés ou indiqués par le fabricant. fonctionnement. www.scheppach.com FR | 33...
  • Seite 34 Les indications et marquages prescrits par l’ordonnance sur les substances dangereuses Avertissement ! Pendant son fonctionnement, cet apposés sur les emballages extérieurs des outil électrique génère un champ électromagnétique. matériaux traités doivent être respectées. 34 | FR www.scheppach.com...
  • Seite 35 • Lors de la commande, indiquez nos numéros Régime du compresseur 2850 min d’articles, ainsi que le type et l’année de construction Volume du réservoir sous env. 100l de l’appareil. pression Pression de service env. 10 bar Débit théo. d’aspiration env. 332 l/min www.scheppach.com FR | 35...
  • Seite 36 1x Clé plate 14 mm et 17 mm • Pour l’arrêter, pousser l’interrupteur On/Off (8) vers (non fourni) le bas. 10.6 Réglage de la pression (fig. 1, 2) • Le régulateur de pression (7) permet de régler la pression sur le manomètre (6). 36 | FR www.scheppach.com...
  • Seite 37 électricien spécialisé. • Des points d’intersection lignes raccordement se croisent. • Des détériorations de l’isolation dues à un arrachement hors de la prise murale. • Des fissures dues au vieillissement de l’isolation. www.scheppach.com FR | 37...
  • Seite 38 Tout d’abord, laisser baisser la pression de la chaudière (voir 12.6.1). La vis de purge (1) s’ouvre par une rotation dans le sens inverse des aiguilles d’une montre (vue depuis le dessous du compresseur sur la vis). 38 | FR www.scheppach.com...
  • Seite 39 - Dans les points de vente d’appareils électro- comprimé en marche à vide ou avec un pistolet de niques (sur place ou en ligne) si le distributeur est soufflage. tenu de les reprendre ou propose ce service. www.scheppach.com FR | 39...
  • Seite 40 Le couplage rapide n’est pas Faire effectuer les réparations seulement sur le manomètre, étanche. par du personnel formé. mais les outils ne fonctionnent pas. La pression est insuffisante sur le Ouvrir davantage le régulateur de régulateur de pression. pression. 40 | FR www.scheppach.com...
