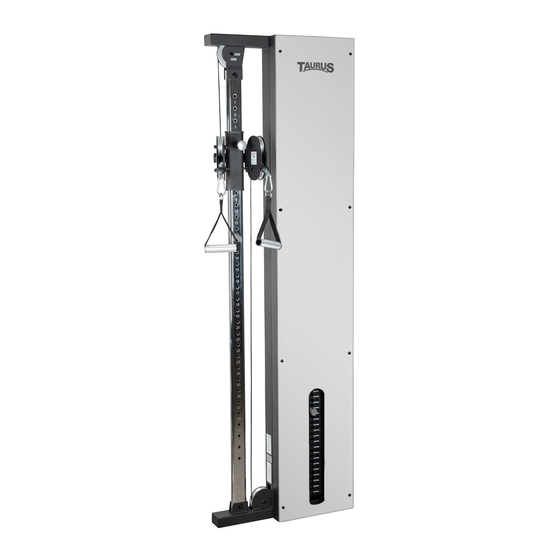

- Seite 1 Montageanleitung ~ 75 Min. 120 kg L 27 | B 64 | H 209 FSTFPS90.01.01 Art.-Nr.: TF-PS-90 Taurus Design Line Kabelzug Single...
- Seite 2 Single Pulley...
- Seite 3 Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Aufstellort MONTAGEANLEITUNG Allgemeine Hinweise Lieferumfang Aufbau 2.3.1 Linke Seite 2.3.2 Rechte Seite Kabeladjustierung LAGERUNG UND TRANSPORT Allgemeine Hinweise FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise Störungen und Fehlerdiagnose Wartungs- und Inspektionskalender ENTSORGUNG ZUBEHÖR-EMPFEHLUNG ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung...
- Seite 4 Single Pulley...
- Seite 5 Deutschland Umsatzsteuer-IdNr.: DE813211547 HAFTUNGSAUSSCHLUSS © TAURUS ist eine eingetragene Marke der Firma Fitshop GmbH. Alle Rechte vorbehalten. Jegliche Verwendung dieser Marke ohne die ausdrückliche schriftliche Genehmigung von Fitshop ist untersagt. Produkt und Handbuch können geändert werden. Die technischen Daten können ohne...
- Seite 6 ZU DIESER ANLEITUNG Bitte lesen Sie die gesamte Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Die Anleitung hilft Ihnen beim schnellen Aufbau und erläutert die sichere Handhabung. Tragen Sie dafür Sorge, dass alle mit dem Gerät trainierenden Personen (besonders Kinder und Personen mit körperlicher, sensorischer, geistiger oder motorischer Behinderung) unbedingt vorab über diese Anleitung und ihren Inhalt informiert werden.
- Seite 7 Bitte halten Sie sich exakt an die angegebenen Sicherheits- und Wartungsanweisungen. Jegliche davon abweichende Nutzung kann Gesundheitsschäden, Unfälle oder Beschädigungen des Gerätes zur Folge haben, für die seitens des Herstellers und Vertreibers keine Haftung übernommen werden kann. Die folgenden Sicherheitshinweise können in dieser Bedienungsanleitung vorkommen: ACHTUNG Dieser Hinweis steht für mögliche schädliche Situationen, die bei Zuwiderhandlung zu Sachschäden führen können.
- Seite 8 ALLGEMEINE INFORMATIONEN Technische Daten Gewicht und Maße: Gewichtsblock (67,5 kg) Verpackungsmaße (L x B x H) ca.: Nr. 1: 211 cm x 67 cm x 15 cm 59,6 kg Nr. 2: 211 cm x 40 cm x 4 cm 5,4 kg Nr.
- Seite 9 Persönliche Sicherheit ⚠ GEFAHR Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Hausarzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Betroff en hiervon sind vor allem Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholersterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben.
- Seite 10 Aufstellort ⚠ WARNUNG Stellen Sie das Gerät nicht in Hauptdurchgängen oder Fluchtwegen auf. ⚠ VORSICHT Wählen Sie den Aufstellort so, dass Sie zu allen Seiten genügend Platz zum Trainieren haben. Stellen Sie sicher, dass der Trainingsraum während des Trainings gut durchlüftet und keiner Zugluft ausgesetzt ist.
- Seite 11 MONTAGEANLEITUNG Allgemeine Hinweise ⚠ GEFAHR Lassen Sie kein Werkzeug und/oder Verpackungsmaterial, wie Folien oder Kleinteile, herumliegen, da ansonsten für Kinder Erstickungsgefahr besteht. Halten Sie Kinder während der Montage vom Gerät fern. ⚠ WARNUNG Beachten Sie die am Gerät angebrachten Hinweise, um Verletzungsgefahren zu reduzieren. ⚠...
- Seite 12 Lieferumfang Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. ⚠ VORSICHT Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden.
- Seite 13 Aufbau Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. HINWEIS Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden.
- Seite 14 Schritt 2 ⚠ WARNUNG Kontrollieren Sie, ob die Beschaff enheit Ihrer Wände für die Montage dieses Gerätes geeignet ist. Kontaktieren Sie hierzu Ihren Vertragspartner. Befestigen Sie den den Hauptrahmen (1) mit vier Montagesätzen (28). Single Pulley...
- Seite 15 Schritt 3 HINWEIS Gehen sie vor der Installation der Spiegelhalterungen (5) sicher, dass das Loch in die Richtung des Hauptrahmens zeigt, Siehe hierzu Abbildung 1. (Gilt auch für Schritt 11). Loch mit Gewinde Loch ohne Gewinde Befestigen Sie die Umlenkrollenhalterung (13) am Stellschieber (7) mit zwei Schrauben (31), vier Unterlegscheiben (41) und zwei Muttern (45).
- Seite 16 Single Pulley...
- Seite 17 Schritt 4 HINWEIS Die Umlenkrollen (18) werden simultan mit dem Kabel (26) befestigt Entfernen Sie jeweils eine Umlenkrollen (18) aus den beiden Umlenkrollenhalterungen (13), indem Sie zwei Schrauben (34) und zwei Muttern (46) lösen. Führen Sie das Kugelende des Kabels (26) durch die linke Umlenkrollenhalterung (13) und befestigen Sie die zuvor entfernte Umlenkrolle (18) wieder mit einer Schraube (34) und einer Mutter (46).
- Seite 18 Single Pulley...
- Seite 19 Schritt 5 Entfernen Sie die Stangenhalterung (8). HINWEIS Kontrollieren Sie die Anzahl der Gewichtsplatten des Gewichtsblocks (12). Wenn Sie insgesamt 14 Gewichtsplatten haben, verwenden Sie bei der Montage die Abstandshalter (15). Wenn Sie 19 Gewichtsplatten haben, überspringen Sie diesen Schritt. Schieben Sie die Gummidämpfer (16) auf die Führungsstangen (4).
- Seite 20 Single Pulley...
- Seite 21 Schritt 6 Befestigen Sie den Spiegel (37) an den Halterungen (5) mit acht Schrauben (37) und acht Dichtungsringen (44).
- Seite 22 Single Pulley...
- Seite 23 2.3.2 Rechte Seite Schritt 7 Entfernen Sie den Stellrahmen (2) mitsamt des Stellschiebers (7) vom Hauptrahmen (1), indem Sie die zwei Schrauben (33), vier Unterlegscheiben (42) und zwei Muttern (46) lösen. Lösen Sie die zwei Schrauben (34) und zwei Muttern (46) vom Hauptrahmen (1). Entfernen Sie die Umlenkrolle (18) von der Stangenhalterung (8), indem Sie die zwei Schrauben (40), die Schraube (34) und die Mutter (46) lösen.
- Seite 24 Single Pulley...
- Seite 25 Schritt 8 Drehen Sie den Hauptrahmen (1) um. Befestigen Sie den Stellrahmen (2) mitsamt dem Stellschieber (7) wieder am Hauptrahmen (1) mit den zuvor in Schritt 7 entfernten Schrauben, Unterlegscheiben und Muttern. Befestigen Sie die zwei Schrauben (34) und die zwei Muttern (46) wieder am Hauptrahmen (1).
- Seite 26 Schritt 9 Befestigen Sie die beiden Abdeckungen (6) am Hauptrahmen (1) mit acht Schrauben (37). Befestigen Sie die vier Klemmen (14) am Hauptrahmen (1) mit acht Schrauben (38) und acht Federscheiben (43). Platzieren Sie die zwei Endkappen (19) am Hauptrahmen (1). Single Pulley...
- Seite 27 Schritt 10 ACHTUNG Das mitgelieferte Befestigungsmaterial zur Wandmontage ist nicht für jede Wand geeignet. Achten Sie auf die Beschaff enheit Ihrer Wand, um festzustellen, welches Befestigungsmaterial für Ihre Wand geeignet ist. Für eventuelle Beschädigungen an der Wand übernimmt der Vertragspartner keinerlei Haftung. Vergewissern Sie sich, dass keine Kabel oder Leitungen an der Stelle in der Wand verlaufen, wo Sie das Trainingsgerät anbringen.
- Seite 28 Schritt 11 Befestigen Sie die Umlenkrollenhalterung (13) am Stellschieber (7) mit zwei Schrauben (31), vier Unterlegscheiben (41) und zwei Muttern (45). Befestigen Sie die zwei Spiegelhalterungen (5) am Hauptrahmen (1) mit acht Schrauben (39). Single Pulley...
- Seite 29 Schritt 12 HINWEIS Die Umlenkrollen (18) werden simultan mit dem Kabel (26) befestigt Entfernen Sie jeweils eine Umlenkrollen (18) aus den beiden Umlenkrollenhalterungen (13), indem Sie zwei Schrauben (34) und zwei Muttern (46) lösen. Führen Sie das Kugelende des Kabels (26) durch die linke Umlenkrollenhalterung (13) und befestigen Sie die zuvor entfernte Umlenkrolle (18) wieder mit einer Schraube (34) und einer Mutter (46).
- Seite 30 Single Pulley...
- Seite 31 Schritt 13 Entfernen Sie die Stangenhalterung (8). HINWEIS Kontrollieren Sie die Anzahl der Gewichtsplatten des Gewichtsblocks (12). Wenn Sie insgesamt 14 Gewichtsplatten haben, verwenden Sie bei der Montage die Abstandshalter (15). Wenn Sie 19 Gewichtsplatten haben, überspringen Sie diesen Schritt. Schieben Sie die Gummidämpfer (16) auf die Führungsstangen (4).
- Seite 32 Single Pulley...
- Seite 33 Schritt 14 Befestigen Sie den Spiegel (37) an den Halterungen (5) mit acht Schrauben (37) und acht Dichtungsringen (44).
- Seite 34 Single Pulley...
- Seite 35 Schritt 15 Entfernen Sie entweder die obere oder untere Umnlenkrolle (18) von den beiden Umlenkrollenhalterungen (13). Lösen Sie hierfür die zwei Schrauben (34) und die zwei Muttern (46). Führen Sie das Kugelende des Kabels (26) durch die zwei Umlenkrollen (18) in der rechten Umlenkrollenhalterung (13).
- Seite 36 Single Pulley...
- Seite 37 Kabeladjustierung Die Kabel sollten so gepannt sein, dass die oberste Gewichtsplatte gerade noch auf den übrigen Gewichtsplatten aufl iegt. Sobald die oberste Gewichtsplatte nicht auf den übrigen Gewichtsplatten aufl iegt, ist das Kabel zu verlängern. Sobald das Kabel durchhängt, ist das Kabel zu kürzen. Fig.
- Seite 38 LAGERUNG UND TRANSPORT Allgemeine Hinweise ⚠ WARNUNG Der Lagerort sollte so gewählt werden, dass ein Missbrauch durch Dritte oder Kinder ausgeschlossen werden kann. Sollte Ihr Gerät über keine Transportrollen verfügen, ist das Gerät vor dem Transport zu demontieren. ACHTUNG Stellen Sie sicher, dass das Gerät im ausgewählten Lagerort vor Nässe, Staub und Schmutz geschützt ist.
- Seite 39 FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise ⚠ WARNUNG Nehmen Sie keine unsachgemäßen Veränderungen am Gerät vor. ⚠ VORSICHT Beschädigte oder abgenutzte Bauteile können Ihre Sicherheit und die Lebensdauer des Geräts beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an den Vertragspartner. Bis zur Instandsetzung darf das Gerät nicht weiter benutzt werden.
- Seite 40 Wartungs- und Inspektionskalender Um Beschädigungen durch Körperschweiß zu vermeiden, muss das Gerät nach jeder Trainingseinheit mit einem feuchten Handtuch (keine Lösungsmittel!) gereinigt werden. Folgende Routinearbeiten sind in den angegebenen Zeitabständen durchzuführen: Teil Wöchentlich Monatlich Vierteljährlich Kabel Schraubenverbindungen Rollen und Seilführung Gleitschienen/Führungsstangen Gewichte Polster...
- Seite 41 ZUBEHÖR-EMPFEHLUNG Um Ihr Trainingserlebnis noch angenehmer, eff ektiver und schöner zu gestalten, empfehlen wir Ihnen, Ihr Fitnessgerät um passendes Zubehör zu ergänzen. Für Kraftgeräte, wie Kraftstationen, Hantelbänke oder Racks kann dies zum Beispiel eine Bodenmatte sein, die Ihr Fitnessgerät sicherer stehen lässt und auch den Boden vor Schweiß...
- Seite 42 Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Taurus / Kraftstation Modellbezeichnung: TAURUS DESIGN LINE KABELZUG SINGLE Artikelnummer: TF-PS-90 / TF-PS-M-90 / TF-PULL-SINGLE / TF-PULL-SINGLE-M Single Pulley...
- Seite 43 Teileliste Bezeichnung (ENG) Anz. 1901-1 MAIN FRAME 1pcs 1901-2 UPRIGHT FRAME 1pcs 1901-3 PANEL 1pcs 1901-4 GUIDE ROD 2pcs 1901-5 FRONT COVER 2pcs 1901-6 REAR COVER 2pcs 1901-7 CABLE HEIGHT ADJUSTER 1pcs 1901-8 GUIDE ROD RETAINER 1pcs 1901-9 DOUBLE PULLEY BLOCK 1pcs 1901-10 TOP PLATE...
- Seite 44 1901-30A PLASTIC GUIDE ROD HOLDER 2pcs 1901-31 1/2" X 4 1/4" HEX BOLT 2pcs 1901-32 3/8" X 3" HEX BOLT 1pcs 1901-33 3/8" X 2" HEX BOLT 2pcs 1901-34 3/8" X 1-3/4" HEX BOLT 10pcs 1901-35 5/16" X 5/8" INNER HEX SCREW 2pcs 1901-36 5/16"...
- Seite 45 Explosionszeichnung 14 38...
- Seite 46 GARANTIE Produkte von TAURUS® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung.
