VMD ausrichten
42
Original-Betriebsanleitung | SICK
Montage

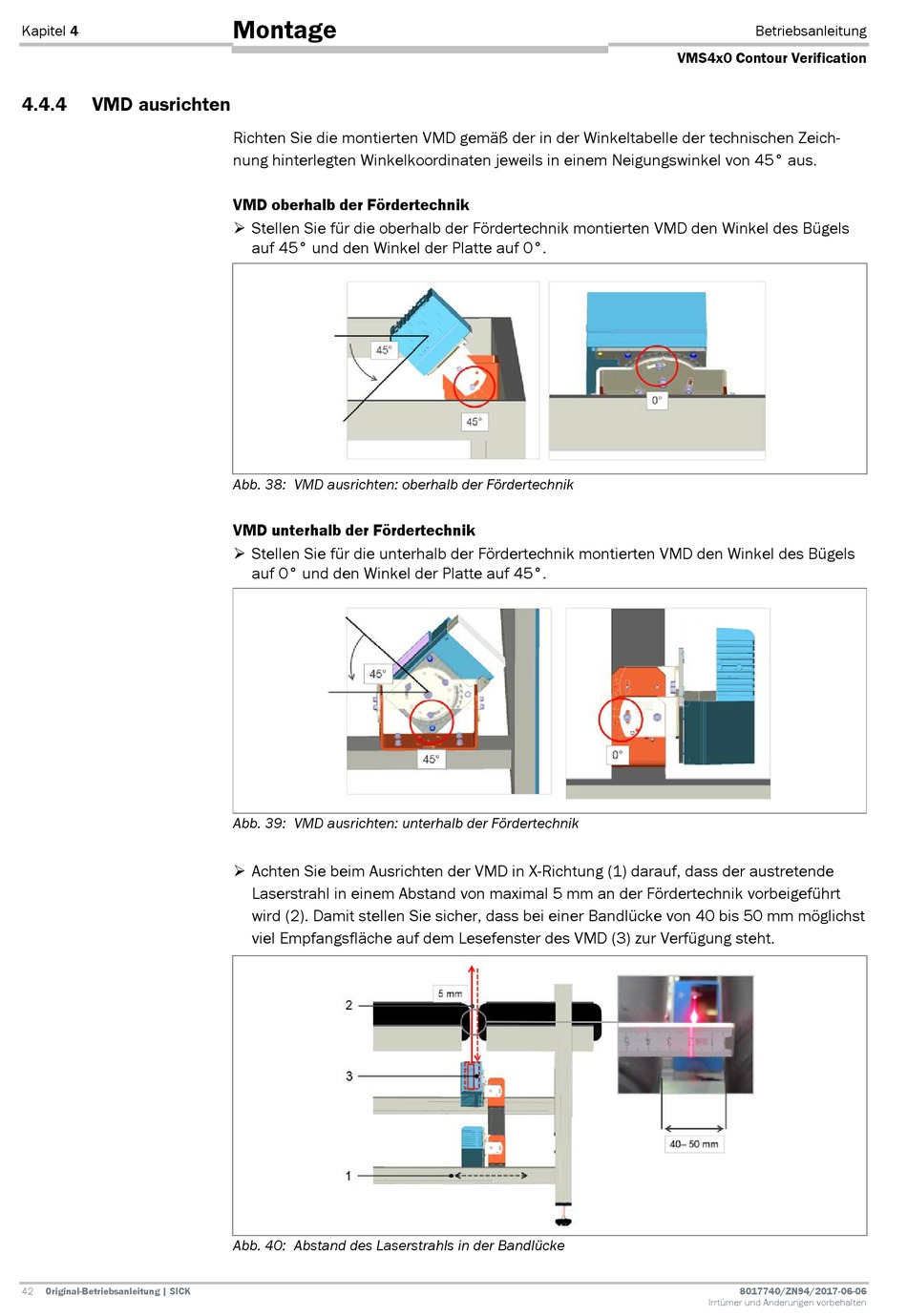

Richten Sie die montierten VMD gemäß der in der Winkeltabelle der technischen Zeich-
nung hinterlegten Winkelkoordinaten jeweils in einem Neigungswinkel von 45° aus.
VMD oberhalb der Fördertechnik
Stellen Sie für die oberhalb der Fördertechnik montierten VMD den Winkel des Bügels
auf 45° und den Winkel der Platte auf 0°.
Abb. 38: VMD ausrichten: oberhalb der Fördertechnik
VMD unterhalb der Fördertechnik
Stellen Sie für die unterhalb der Fördertechnik montierten VMD den Winkel des Bügels
auf 0° und den Winkel der Platte auf 45°.
Abb. 39: VMD ausrichten: unterhalb der Fördertechnik
Achten Sie beim Ausrichten der VMD in X-Richtung (1) darauf, dass der austretende
Laserstrahl in einem Abstand von maximal 5 mm an der Fördertechnik vorbeigeführt
wird (2). Damit stellen Sie sicher, dass bei einer Bandlücke von 40 bis 50 mm möglichst
viel Empfangsfläche auf dem Lesefenster des VMD (3) zur Verfügung steht.
Abb. 40: Abstand des Laserstrahls in der Bandlücke
Betriebsanleitung
VMS4x0 Contour Verification
8017740/ZN94/2017-06-06
Irrtümer und Änderungen vorbehalten
