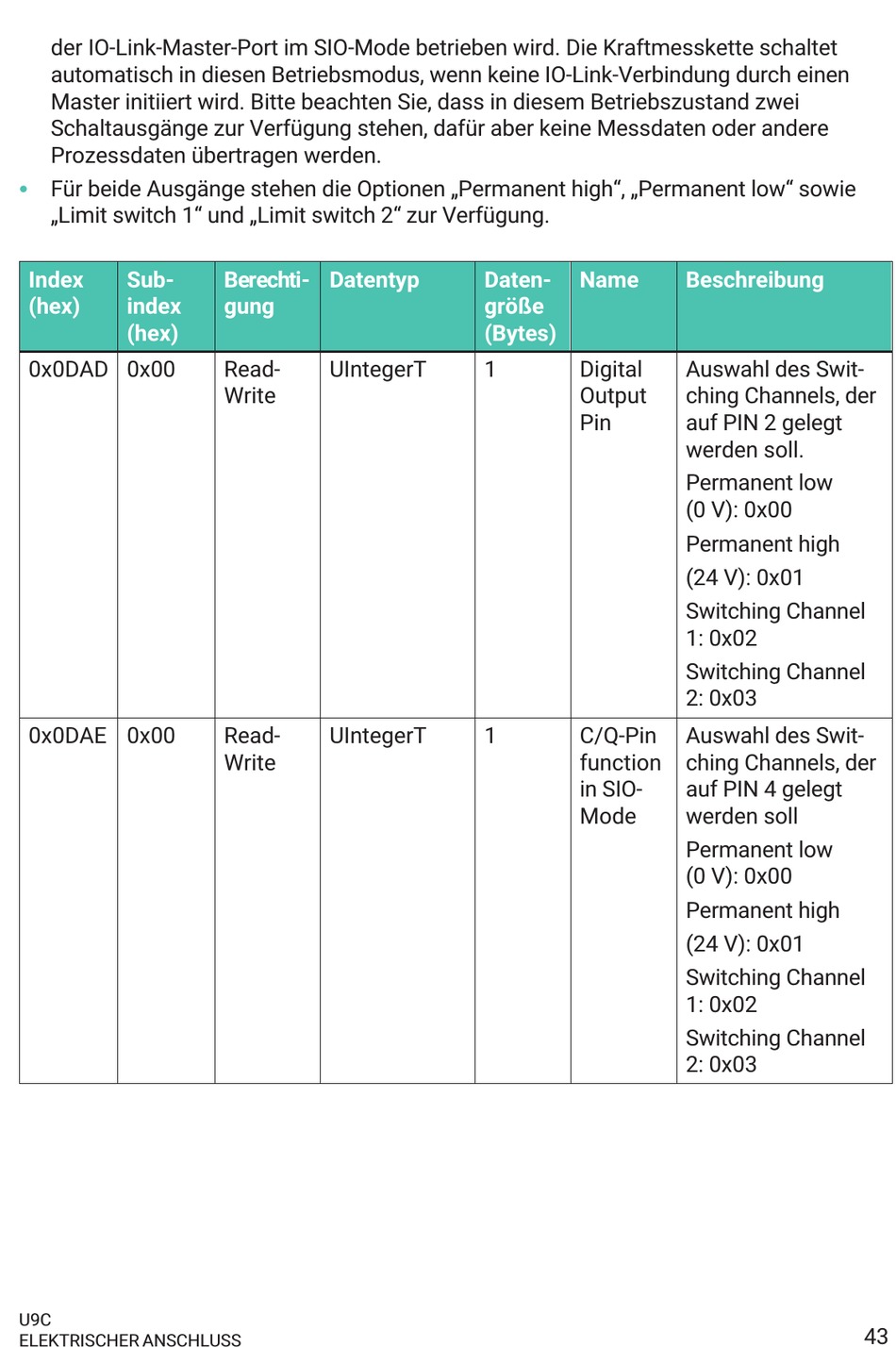

der IO-Link-Master-Port im SIO-Mode betrieben wird. Die Kraftmesskette schaltet
automatisch in diesen Betriebsmodus, wenn keine IO-Link-Verbindung durch einen
Master initiiert wird. Bitte beachten Sie, dass in diesem Betriebszustand zwei
Schaltausgänge zur Verfügung stehen, dafür aber keine Messdaten oder andere
Prozessdaten übertragen werden.
S
Für beide Ausgänge stehen die Optionen „Permanent high", „Permanent low" sowie
„Limit switch 1" und „Limit switch 2" zur Verfügung.
Index Sub­
(hex) index
(hex)
0x0DAD 0x00
0x0DAE 0x00
U9C
ELEKTRISCHER ANSCHLUSS
Berechti­ Datentyp
gung
Read­ UIntegerT
Write
Read­ UIntegerT
Write
Daten­ Name
größe
(Bytes)
1 Digital
Output
Pin
1 C/Q-Pin
function
in SIO-
Mode
Beschreibung
Auswahl des Swit­
ching Channels, der
auf PIN 2 gelegt
werden soll.
Permanent low
(0 V): 0x00
Permanent high
(24 V): 0x01
Switching Channel
1: 0x02
Switching Channel
2: 0x03
Auswahl des Swit­
ching Channels, der
auf PIN 4 gelegt
werden soll
Permanent low
(0 V): 0x00
Permanent high
(24 V): 0x01
Switching Channel
1: 0x02
Switching Channel
2: 0x03
