Aufbau- und Verwendungsanleitung
NOEtop4 Schalung
12.3 NOEtop Überfallschutz
Ab einer Schalungshöhe von 2,00 m muss beidseitig eine Absturzsicherung angebracht werden,
d.h. an der Schließschalung
a

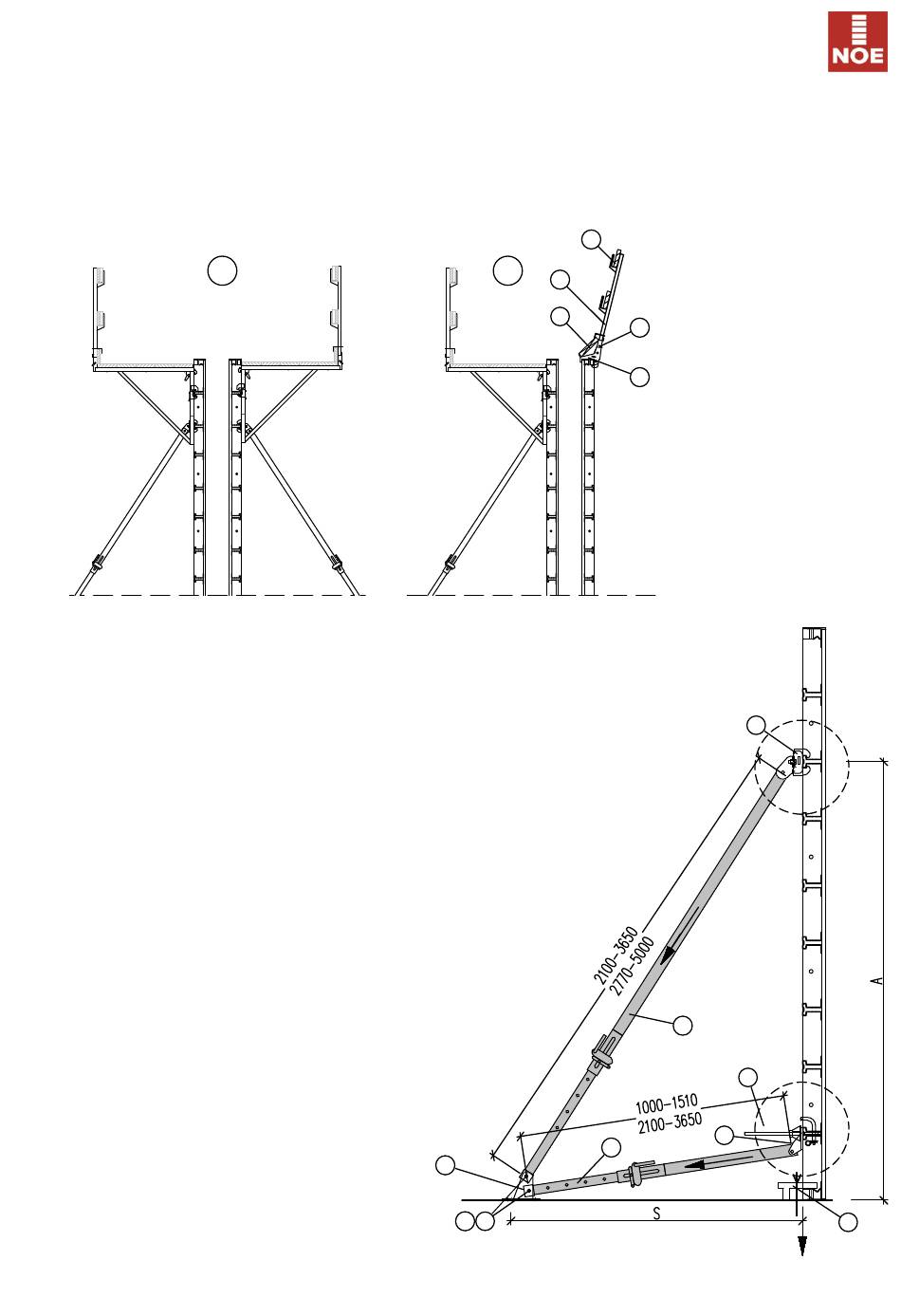

12.4 Richtstützen bis 5000 mm
Stütze zug-/druckfest 2770-5000 mm
Teil-Nr. 697028 Gewicht 25,7 kg
zul. Tragkraft 29,7 - 6,8 KN
Stütze zug-/druckfest 2100-3650 mm
Teil-Nr. 697027 Gewicht 19,1 kg
zul. Tragkraft 29,7 - 12,8 KN
Stütze zug-/druckfest 1000-1510 mm
Teil-Nr. 697026 Gewicht 9,4 kg
zul. Tragkraft 29,7 KN
Stützen können mit dem Richtstützenanschluss oder mit Endgelenk
und Hammerkopfschraube befestigt werden.
1 Stütze zug/druckfest oben
2 Stütze zug/druckfest unten
3 Fußlager, Teil-Nr. 697014
4 L-Stecker D16, Teil-Nr. 697010
5 Federstecker, Teil-Nr. 913304
6 Richtstützenanschluss, Teil-Nr. 697032
7 Endgelenk, Teil-Nr. 697012
8 Hammerkopfschraube m. Griff, Teil-Nr. 319338
9 Abhebesicherung
Lager, Anschlüsse, Bolzen und Federstecker sind nicht im
Lieferumfang der Stützen enthalten.
Technische Änderungen vorbehalten
a) ebenfalls Laufgerüstkonsolen anbauen oder
b) ein Geländer anbringen.
4
b
2
5
2
3
4
5
- 45 -
Klemmhalter durch Einschlagen des Keils am
Randprofil anklemmen. Geländerrohr in die
3
Konsole einstecken und mit Stecker sichern.
Geländerbretter und Bohle einlegen.
1
1 NOEtop Klemmhalter für
Geländerrohr, Teil-Nr. 552214
2 Geländerrohr, Teil-Nr. 111400
oder Teil-Nr. 111403
3 Stecker, Teil-Nr. 890834
4 Geländerbretter
5 Bohle
6
F
o
1
8
7
F
u
A
B
9
F
A
Stand: 09.2023
