A B B M E A S U R E M E N T & A N A L Y T I C S | B E T R I E B S A N L E I T U N G
RHDE250 bis RHDE4000 (Contrac)

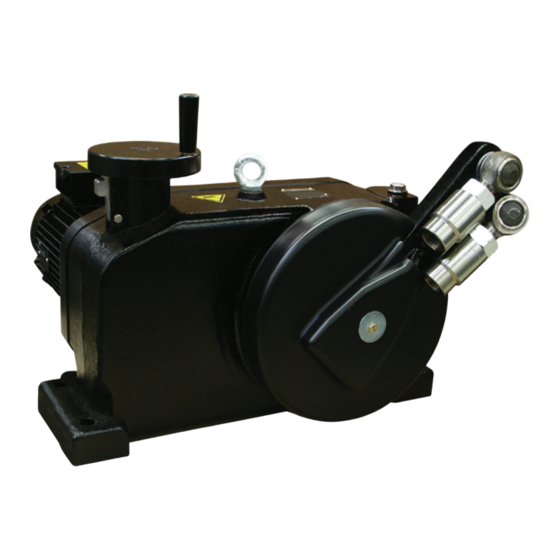

Elektrischer Schwenkantrieb
Einführung
—
RHDE250
RHDE500
RHDE800
Kompakter Antrieb für die Betätigung von
RHDE1250
RHDE2500
Stellgliedern mit vorzugsweise 90°
RHDE4000
Schwenkbewegung wie Ventilklappen,
Kugelhähne, usw.
Das Nenndrehmoment wird mittels Hebeltrieb
übertragen. Der Antrieb wird durch eine spezielle
Elektronikeinheit angesteuert. Diese spezielle
Elektronikeinheit bildet die Schnittstelle zwischen
Regelsystem und Antrieb.
Elektrischer Schwenkantrieb zur
Bedienung von Stellgliedern
Weitere Informationen
Zusätzliche Dokumentation zum RHDE250 / 500 /
800 / 1250 / 2500 / 4000 (Contrac) steht kostenlos
unter www.abb.de/aktorik zum Download zur
Verfügung.
Alternativ einfach diesen Code scannen:
