Reinigung und Pflege
DE
8.4.3 Edelstahl-Fettfilter und Einströmdüse
einbauen
Fassen Sie den Edelstahl-Fettfilter am Haltegriff [2] an.
X
X
Setzen Sie die Edelstahl-Fettfilter [1] in die Ansaugöff-
X
X
nung ein.
Achten Sie darauf, dass der Edelstahl-Fettfilter am
X
X
unteren Gehäuseboden aufliegt. Eine Verriegelung ist
nicht vorgesehen und auch nicht notwendig.
Fassen Sie mit der Hand in die Eingriffsöffnung [2] der
X
X
Einströmdüse.
Setzen Sie die Einströmdüse [1] mittig in die Ansaug-
X
X
öffnung ein.
Drücken Sie die Einströmdüse nach unten bis sie ein-
X
X
rastet.
8.5
Luftführungsgehäuse reinigen
An der Oberfläche des Luftführungsgehäuses können sich
fettige Bestandteile und Kalkrückstände des Kochdunstes
anlagern. Deshalb ist eine regelmäßige Grundreinigung
notwendig.
Das Luftführungsgehäuse befindet sich an der Unterseite
des Kochfeldes im Unterschrank.
8.5.1 Luftführungsgehäuse öffnen
Stellen Sie sicher, dass Kochfeld und Kochfeldabzug
X
X
ausgeschaltet sind (s. Kap. Bedienung).
Warten Sie, bis die Lüfterstufenanzeige
X
X
4

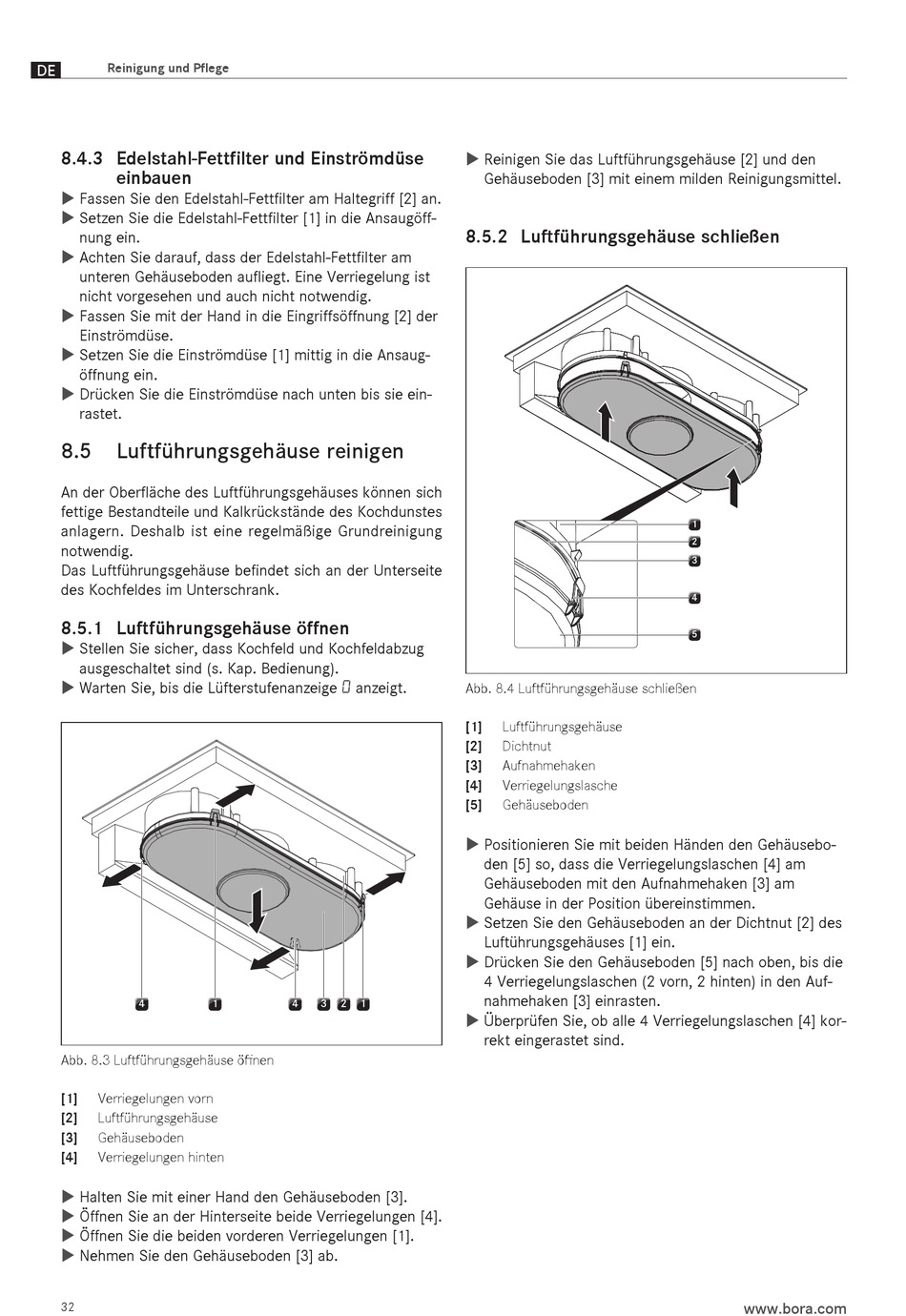

Abb. 8.3 Luftführungsgehäuse öffnen
[1]
Verriegelungen vorn
[2]
Luftführungsgehäuse
[3]
Gehäuseboden
[4]
Verriegelungen hinten
Halten Sie mit einer Hand den Gehäuseboden [3].
X
X
Öffnen Sie an der Hinterseite beide Verriegelungen [4].
X
X
Öffnen Sie die beiden vorderen Verriegelungen [1].
X
X
Nehmen Sie den Gehäuseboden [3] ab.
X
X
32
anzeigt.
0
1
4
3
2
1
Reinigen Sie das Luftführungsgehäuse [2] und den
X
X
Gehäuseboden [3] mit einem milden Reinigungsmittel.
8.5.2 Luftführungsgehäuse schließen
Abb. 8.4 Luftführungsgehäuse schließen
[1]
Luftführungsgehäuse
[2]
Dichtnut
[3]
Aufnahmehaken
[4]
Verriegelungslasche
[5]
Gehäuseboden
Positionieren Sie mit beiden Händen den Gehäusebo-
X
X
den [5] so, dass die Verriegelungslaschen [4] am
Gehäuseboden mit den Aufnahmehaken [3] am
Gehäuse in der Position übereinstimmen.
Setzen Sie den Gehäuseboden an der Dichtnut [2] des
X
X
Luftührungsgehäuses [1] ein.
Drücken Sie den Gehäuseboden [5] nach oben, bis die
X
X
4 Verriegelungslaschen (2 vorn, 2 hinten) in den Auf-
nahmehaken [3] einrasten.
Überprüfen Sie, ob alle 4 Verriegelungslaschen [4] kor-
X
X
rekt eingerastet sind.
1
2
3
4
5
www.bora.com
