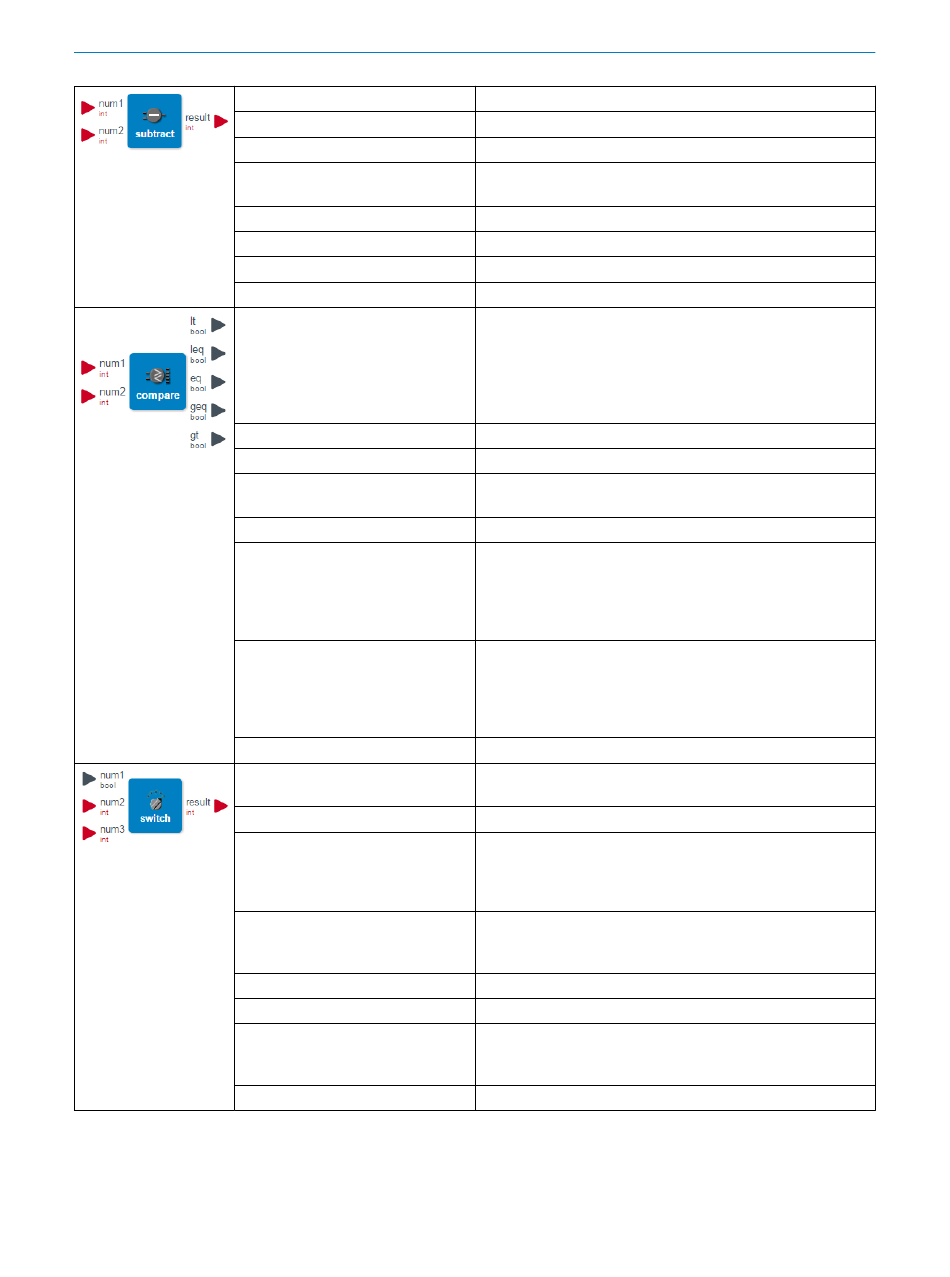

KONFIGURATION DES SIG100
Beschreibung
Anzahl der Eingänge
Eingangsdatentyp
Eingangsbeschreibung
Anzahl der Ausgänge
Ausgangsdatentyp
Ausgangsbeschreibung
Einstellungen
Beschreibung
Anzahl der Eingänge
Eingangsdatentyp
Eingangsbeschreibung
Anzahl der Ausgänge
Ausgangsdatentyp
Ausgangsbeschreibung
Einstellungen
Beschreibung
Anzahl der Eingänge
Eingangsdatentyp
Eingangsbeschreibung
Anzahl der Ausgänge
Ausgangsdatentyp
Ausgangsbeschreibung
Einstellungen
42
B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG100
Subtraktion der beiden Eingangswerte.
2
Ganzzahl
num1: erster Eingangswert
num2: zweiter Eingangswert
1
Ausgang 1 („-"): Identisch mit Eingangsdatentyp
result: Ergebnis nach Subtraktion der beiden Eingangswerte
Keine Einstellungen verfügbar
Vergleicht die beiden analogen Eingangswert: Wird gesetzt,
wenn Eingang 1 kleiner Eingang 2. „Ieq" wird gesetzt, wenn
Eingang 1 kleiner gleich Eingang 2 ist. „Eq" wird gesetzt,
wenn Eingang 1 gleich Eingang 2 ist. „Geq" wird gesetzt,
wenn Eingang 1 größer gleich Eingang 2 ist. „Gt" wird
gesetzt, wenn Eingang 1 größer Eingang 2 ist.
2
Ganzzahl
num1: erster Eingangswert
num2: zweiter Eingangswert
1 ... 5
Ausgang 1 („<"): 1-Bit
Ausgang 2 („≤"): 1-Bit
Ausgang 3 („:"): 1-Bit
Ausgang 4 („≥"): 1-Bit
Ausgang 5 („>"): 1-Bit
lt: (<) Eingang 1 ist kleiner Eingang 2
leq: (≤) Eingang 1 ist kleiner gleich Eingang 2
eq: (=) Eingang 1 ist gleich Eingang 2
geq: (≥) Eingang 1 ist größer gleich Eingang 2
gt: (>) Eingang 1 ist größer Eingang 2
Keine Einstellungen verfügbar
Auswahl zwischen zwei analogen Eingangswerten je nach
booleschem Eingangswert.
3
Ganzzahliger und boolescher Wert
Eingang 1 („Wenn"): 1-Bit
Eingang 2 („Dann"): beliebig
Eingang 3 („Sonst"): beliebig
num1: boolescher Eingang
num2: analoger Eingang 1
num3: analoger Eingang 2
1
Ganzzahl
result: Wenn num1 gleich 1 ist, wird num2 an das Ergebnis
übergeben. Wenn num1 gleich 0 ist, wird num3 an das Ergeb‐
nis übergeben („false" bedeutet 0).
Keine Einstellungen verfügbar
